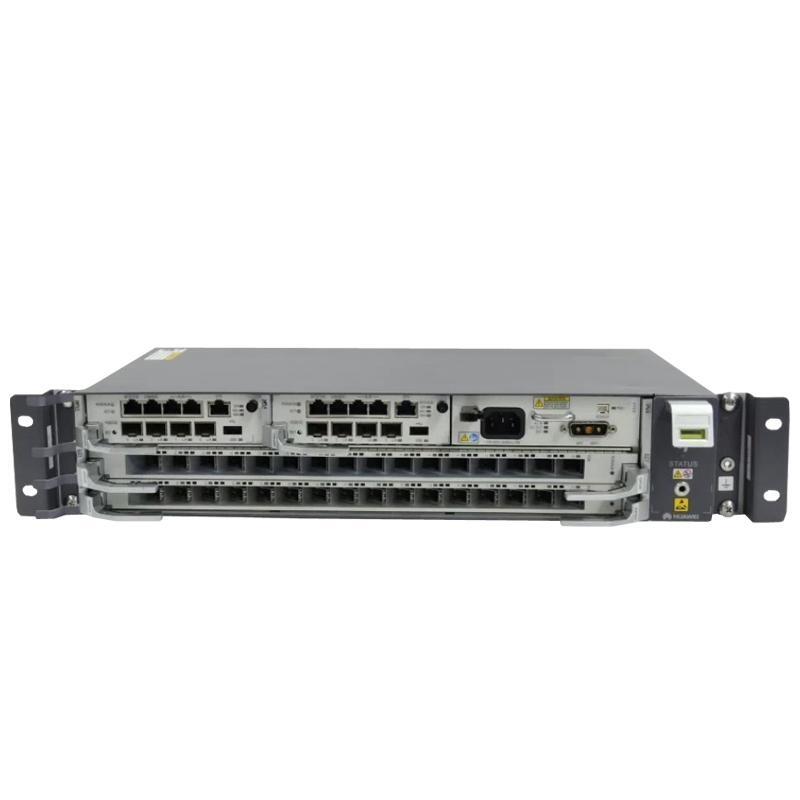

外觀結構
MA5800-X2業務框高2U，寬19英寸，風扇框位于業務框右側，通過掛耳固定在機柜中。
ESD插孔
MA5800-X2業務框的ESD插孔位于風扇框的底部，用于連接防靜電腕帶，防止靜電放電對設備的損害。
接地
注意：
地線的正確連接是MA5800-X2業務框防雷、防干擾的重要保障，必須正確地接好地線。安裝在華為機柜時，業務框已通過掛耳接地，無需單獨連接地線。安裝在第三方機柜時，則需要用單獨地線連接業務框和機柜接地點。
MA5800-X2業務框有兩個接地點，一個位于業務框左側面，另一個位于業務框右側掛耳中部。
MA5800-X2的電源輸入端，接有噪聲濾波器，其中心地與業務框直接相連，稱作機殼地（即保護地）。此機殼地必須良好接地，以使感應電、泄漏電能夠安全流入大地，并提高整機的抗電磁干擾的能力。
連接時，用一根接地電纜將機殼接地點與機房接地排或大地連接，機房的接地電阻建議小于10Ω，同時請參考國家或當地的相關標準。
物理參數
介紹MA5800-X2業務框的尺寸、重量、電源和功耗參數。
尺寸和重量
|
表1 MA5800-X2設備尺寸和重量 |
|
|
項目 |
數值 |
|
不帶掛耳尺寸（寬×深×高） |
442.0mm×268.7mm×88.1mm |
|
帶IEC規格掛耳尺寸（寬×深×高） |
482.6mm×268.7mm×88.1mm |
|
帶ETSI規格掛耳尺寸（寬×深×高） |
535.0mm×268.7mm×88.1mm |
|
滿配最大重量（帶IEC掛耳） |
9.4kg |
電源參數
|
表2 MA5800-X2的電源參數 |
|
|
項目 |
參數 |
|
供電方式 |
直流（雙路電源備份）/交流+蓄電池備電 |
|
額定電壓 |
直流供電：-48V/-60V 交流供電：110V/220V |
|
工作電壓范圍 |
直流供電：-38.4V～-72V 交流供電：100V～240V |
|
每路最大輸入電流 |
直流供電：20A 交流供電：8A |
功耗
|
典型配置 |
靜態功耗 |
最大功耗 |
典型功耗 |
單板配置 |
|
表3 MA5800-X2功耗參數表（單位：W） |
||||
|
典型配置 |
靜態功耗 |
最大功耗 |
典型功耗 |
單板配置 |
|
GPON |
164.5 |
299.5 |
232.0 |
H901MPSC*2+H901GPHF*2+H901PISA+H901FMSA |
說明：
業務框的功耗是在以下條件下測試得出：
工作電壓：-53.5V DC。
室溫：25°C。
靜態功耗：所有端口不承載任何負荷，光口不插光模塊。
最大功耗：所有端口都承載100%負荷。
典型功耗：靜態功耗和最大功耗總和的一半。
槽位配置
MA5800-X2業務框提供5個槽位，包括2個主控板槽位、1個電源板槽位和2個業務板槽位。
MA5800-X2業務框支持的背板為H901BPSB。
圖1 MA5800-X2業務框單板配置圖
表1介紹了機框中各個槽位支持的單板類型。
|
表1 槽位說明 |
|||
|
槽位分類 |
槽位 |
可配置單板 |
備注 |
|
主控板槽位 |
3、4 |
主控板 |
2個槽位需配置相同的主控板。建議主控板雙配。 |
|
電源板槽位 |
0 |
電源板 |
- |
|
業務板槽位 |
1、2 |
上行接口板 業務板 |
支持不同業務板混配。 |
風扇框
MA5800-X2業務框的風扇框配有2個風扇和H901FMSA風扇監控板，具有散熱、監控和調速等功能，確保設備在穩定的溫度下工作
參數
|
項目 |
數值 |
|
物理尺寸（寬×深×高） |
43.6mm×286.7mm×88.1mm |
|
重量 |
0.7kg |
|
功耗 |
靜態功耗：6W 最大功耗：63W |
功能
風扇框具有以下功能：
散熱
風扇框插在機箱的右側，采用抽風方式實現業務框的通風散熱。冷風從機框左側進入，經過機箱內各工作單板后，由機箱右側排出。
監控
風扇框中配置有風扇監控板，下發調速信號給風扇，并搜集風扇的轉速信號傳遞給主控系統。
調速
風扇的轉速可根據檢測出的環境溫度自動調節，也可通過軟件手動配置來設置。
指示燈
|
指示燈絲印 |
指示燈狀態 |
狀態描述 |
操作說明 |
|
STATUS |
黃燈閃爍(周期0.125s) |
風扇框未注冊、加載中或通訊中斷 |
如果風扇框未注冊、加載中，則無需處理 如果通訊中斷，請檢查風扇框與設備的通信連接情況 |
|
綠燈閃爍 |
風扇框運行正常 |
無需處理 |
|
|
黃燈閃爍(周期1s) |
有提示告警，但不影響業務 |
根據告警進行相應處理 |
|
|
紅燈閃爍 |
風扇故障或溫度過高告警 |
風扇可能故障，更換故障風扇框 將風扇風速調大，降低溫度 |
調速方式
風扇框提供自動調速和手動調速兩種風扇調速方式，缺省情況下為自動調速方式。
說明：
風扇框用于系統散熱，使設備可以在正常溫度下工作。當環境溫度超過設備規格時，系統自動上報高溫告警。
自動調速方式
主機自動調速模式：根據系統內單板溫度自動調節風扇的轉速，實現節能降耗的目的。
監控自動調速模式：根據風扇監控板檢測到的溫度對系統進行整體調速。
說明：
使用自動調速方式時，設備會自動在主機自動調速模式和監控自動調速模式之間切換。
手動調速方式
可以根據需求人工調節風扇轉速，手動調速的可選調速等級有0～6共7個檔位，其中0檔風速最低，6檔風速最高。也可直接設置轉速為20～100（%）。
散熱原理
介紹MA5800-X2業務框的散熱原理。
MA5800-X2業務框右側有一風扇框，通過抽風方式散熱。
業務框的散熱過程：冷風從業務框左側進入，通過風扇的抽風作用，經過單板向右方走，最后從業務框右側排出，MA5800-X2業務框的散熱原理如圖1所示。
