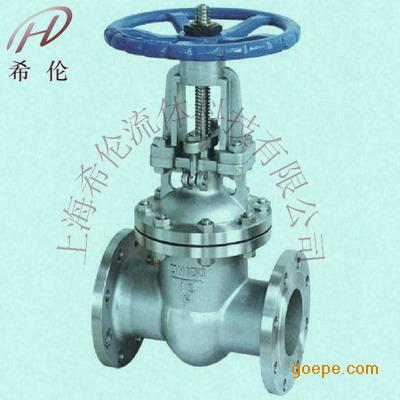

1、不銹鋼閘閥選材考究，符合國內外相關標準，材料的全面質量高。
 　　2、密封副配對先進合理，閘板和閥座的密封面采用不同硬度的司太立（Stellite）鈷基硬質合金堆焊而成，密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。
 　　3、不銹鋼閘閥可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要及用戶要求。
 　　4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。
 　　5、不銹鋼閘閥采用楔式彈性閘板結構，中大口徑設置推力軸承，磨擦力小，并配有撞擊手輪，啟閉輕松自如。
 　　6、符合國內外先進標準的要求，密封可靠、性能優良、造型美觀。

型 號	公稱壓力	希倫不銹鋼閘閥試驗壓力Test pressure			工作溫度(℃)	適用介質
Type	Nominal				Working	Suitable
	pressure	強度(水)Mpa	密封(水)空氣(Mpa)	低壓密封(空氣)Mpa	Temperature	Medium
Z41W-16P(R)	1.6	2.4	1.8	0.6	≤200	NITRIC ACID
						硝 酸 類
Z41W-25P(R)	2.5	3.8	2.8	0.6	≤200	ACETIC ACID
						醋 酸 類
Z40W-40P(R)	4	6	4.4	0.6	≤200	NITRIC ACID
						硝 酸 類
Z541W-64P(R)	6.4	9.6	7	0.6	≤200	ACETIC ACID
						醋 酸 類

零件名稱	法蘭不銹鋼閘閥材 料Material
Part name	Z41Y-16i/25i/40i	Z41W-16P/25P/40P	Z41W-16R/25P/40R
閥體、閥蓋	鉻 鎳 鋼	鉻鎳鈦鋼	鉻鎳鉬鈦鋼
Body donnet	Ci Ni STEEL	Ci Ni Ti	Ci Ni Mo Ti Steel
閥 板	合金鋼+硬質合金
Wedge gate
閥 桿	合 金 鋼
Stem	ALLoy steel
閥桿螺母	鋁鐵青銅 Al bronze
Stem
手 輪	灰鑄鐵、可鑄鍛鐵 Castirom forageable casriron
Hand wheel



型 號	公稱通徑	尺 寸(mm)
Type	DN	L	D	D1	D2	H	b-f	Z-Φd	Do
Z41W-16P(R)	15	130	95	65	45	170	16–2	4–14	120
	20	150	105	75	55	190	16–2	4–14	140
	25	160	115	85	65	205	16–2	4–14	160
	32	180	135	100	78	270	18–2	4–18	180
	40	200	145	110	85	310	18–3	4–18	200
	50	250	160	125	100	358	18–3	4–18	240
	65	265	180	145	120	373	18–3	4–18	240
	80	280	195	160	135	435	20–3	8–18	280
	100	300	215	180	155	500	20–3	8–18	300
	125	325	245	210	185	614	22–3	8–18	320
	150	350	280	240	210	674	24–3	8–23	360
	200	400	335	295	265	818	26–3	12–23	400
	250	450	405	355	320	969	30–3	12–23	450
	300	500	460	410	375	1145	30–4	12–23	560

型 號	公稱通徑 DN	尺 寸(mm)
Type		L	D	D1	D2	H	b-f	Z-Φd	Do
Z41W-25P(R)	15	130	95	65	45	170	16–2	4–14	120
	20	150	105	75	55	190	16–2	4–14	140
	25	160	115	85	65	205	16–2	4–14	160
	32	180	135	100	78	270	18–2	4–18	180
	40	200	145	110	85	310	18–3	4–18	200
	50	250	160	125	100	358	20–3	4–18	240
	65	285	180	145	120	373	22–3	8–18	240
	80	280	195	160	135	435	22–3	8–18	280
	100	300	230	190	160	500	24–3	8–23	320
	125	325	270	220	188	614	28–3	8–25	360
	150	350	300	250	218	674	30–3	8–25	400
	200	400	360	310	278	818	34–3	12–25	400
	250	450	425	370	332	969	36–3	12–30	450
	300	500	485	430	390	1145	40–4	16-30	560

1、①名稱型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥使用溫度⑦驅動方式⑧閥門是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請在訂購產品時注明
3、若已經由設計單位選定的型號，請按型號直接向我司訂購。
