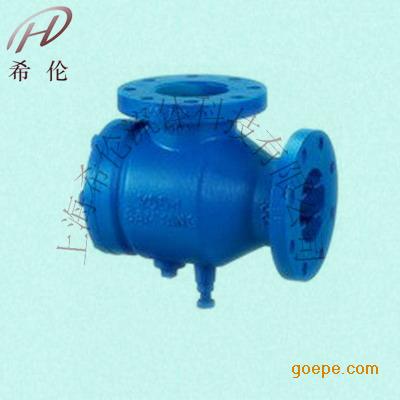

用于直接安裝在泵的入口處，具有特殊過濾設置能有效剔除雜物；平直的整流板能夠為泵提供平衡的水流板能夠為泵提供平衡的水流，減少亂流對泵的沖擊和侵蝕，節省了泵的入口導流管，比傳統方式節省1/3空間，具有取代90%變管、Y型過濾器及整流管的功能，也能防止產生氣鎖現象。

1、面積大的沖孔過濾網，故內部壓降小。
2、閥門內部采用特殊導向板，產生穩流，從而保護泵葉(防止產生氣鎖現象)。
3、閥體上可安裝壓力表，不用另裝。
4、根據需要可配置雙過濾器，可交替使用。
5、根據現場要求，可用支架來方便調節擴散過濾器的高度。
6、根據需求內部可安裝磁鐵來過濾鐵粉，從而保護泵。
7、閥體上設有排泄塞，不需格外安裝排污管道。
8、比傳統的安裝方式節省很多空間和管道材料。



進口口徑	出口口徑	A	B	C	D	E	F	G	H
50	32	259	114	224	114	56	20	20	156
50	40	259	114	224	114	56	20	20	156
50	50	260	111	224	114	70	20	20	152
65	50	216	108	121	108	80	15	25	167
65	65	216	108	121	108	80	15	25	167
80	50	260	108	127	140	64	20	25	152
80	65	210	111	127	119	80	20	25	146
80	80	289	152	133	140	92	20	25	181
100	80	330	165	133	165	108	20	32	222
100	100	330	165	171	165	108	20	32	213
125	100	283	146	171	168	108	20	32	194
125	125	321	165	181	165	124	25	32	219
150	100	330	178	171	203	108/	20	50	229
150	125	432	203	181	203	140	25	50	273
150	150	19	203	200	254	149	25	50	273
200	125	533	229	413	191	191	25	50	229
200	150	432	209	200	229	149	25	50	273
200	200	533	235	413	235	203	25	50	295
250	200	527	235	413	286	203	25	50	305
250	250	660	279	410	286	203	25	50	3496
300	200	480	233	413	305	132	25	50	295
300	250	660	279	410	305	203	25	50	349
300	300	660	305	461	305	235	25	50	353

KSG擴散過濾器訂貨說明
1、①名稱型號②公稱通徑③閥體材質④公稱壓力⑤使用介質⑥使用溫度⑦過濾精度（10目-400目）⑧本過濾器以30目/英寸的不銹鋼絲網作為標準網，可攔截≥614μm粒徑的固體顆粒。
2、閥門是否帶附件以便我們的為您正確選型。
3、如有特殊要求時請在訂購產品時注明
4、若已經由設計單位選定的型號，請按型號直接向我司訂購。
