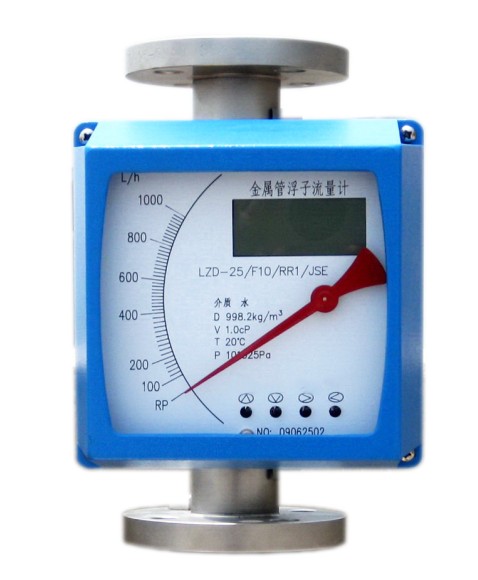

HP10 系列金屬轉子流量計適用于小流量、低雷 諾數的介質流量測量，本流量計具備現場指示或電遠傳功能，遠傳輸出為標準的 4 ～ 20mA 信號�？梢耘渲孟尬婚_關，控制報警。該儀表具有結構合理，使用維護方便，壓力損失小，工作可靠，測量范圍寬等特點。
一、金屬轉子流量計原理：
HP10 系列金屬轉子流量計主要由兩大部分組成：測量管和 CPD 指示器。測量管包括錐管或孔板、導向器、止動器、浮子等部件，指示器包括磁隨動系統、指針、刻度盤、線路等到組件。
被測介質自下而上流經測量管浮子上下端產生差壓形成上升力，當浮子所受上升力在于浸在流流體中浮子重量，浮子便上升，環隙面積隨之增大，環隙處流體流迅速下降，浮子上下端壓降低，作用于浮子的上升力隨著減小，直到上升力與浸在流體中浮子重量平衡時，浮子便穩定在某一位置，浮子位置的高低即地應著被測介質流量的大小。浮子內置磁鋼，在浮子隨介質止上下移動時，磁場隨浮子的移動而變化。
二、金屬轉子流量計特點：
適用于小口徑和低流速介質流量測量
工作可靠，維護量小，壽命長。
對于直管段要求不高，較寬的流量比 10:1
雙行大液晶顯示，可選現場瞬時 / 累計流量顯示，可帶背光
單軸靈敏指示
全金屬結構，適于高溫、高壓和強腐蝕性介質
可用于易燃、易爆危險場合
三、金屬轉子流量計技術參數：
精 度 等 級： 1.5 級
測 量 范 圍：水： 25 ～ 100000L/h
空氣： 0.7 ～ 1500m3/h
量 程 比： 10:1
公 稱 壓 力：DN15,DN25,DN50 為 PN ≤ 10MPa
DN80,DN100 為 PN ≤ 6.3MPa
環 境 溫 度： -40 ～ 70 ℃
被測介質溫度： -40 ～ 200 ℃
≤ 200 ℃（高溫型）
電源引入口： M20 × 1.5 （內螺紋）
適用介質粘度： DN15: η <5mPa.s(FZ15.1,FZ15.2,FZ15.3)
η<30mPa.s(FZ15.4,FZ15.5, FZ15.6,FZ15.7,FZ15.8)
DN25: η<250mPa.s
DN50 ～ 100: η <300mPa.s
法蘭標準： JB/T82.1-94 （平面法蘭） JB/T82.2-94 （凸面法蘭）
儀表結構
流量計主要由測量器和指示器兩大部分組成，按連接方式的不同可分為垂直安裝和水平安裝兩種。
測量器部分
基本型：接液零件材質 0Cr19Ni9 ，適用于液體測量。
防腐型：內襯聚四氟乙烯，適用于腐蝕性介質的測量。
夾套型：用于介質需要保溫或冷卻場合，夾套連接法蘭 DN15 、 PN1.6 。
阻尼型：適用于氣體測量。
指示器部分
現場指示型：用于現場指示瞬時流量。
遠傳型：輸出 4 ～ 20mA 的直流信號，實現遠傳功能。
報警型：用于需要報警的場合。
四、金屬轉子流量計選型:
五、金屬轉子流量計選型舉例：HP10-R2YWWDWC 為 HP10 系列金屬浮子流量計，接液材質為 0Cr19Ni9 ，就地指示＋遠傳（本質安全型），無報警，無保溫夾套，介質工作溫度范圍為 -40 ～ 100 ℃，無阻尼型，垂直安裝。
各口徑流量測量上限值對應表：
空氣標校狀態 T=20 ℃ ,P=0.1013Mpa
過濾器
如果介質中含有固體顆粒，應在上游直管段之前加裝相應的過濾器以濾除顆粒雜質，如果介質 中含有鐵磁性物質，應在購置本機的同時，配備 我公司生產的磁過濾器以防影響儀表的準確度并延 長儀表的使用壽命。磁過濾器（見圖下），接液材 質可在 0Cr19Ni9 、 00Cr17 — Ni14Mo2 、 PTFE 及其它材質中任選。
六、安裝要求:
1 ．儀表可安裝在垂直或水平的管道上，垂直流向的介質必須是由下而上的。水平流向的介質應與儀表上的箭頭方向一致。儀表上游設備 5DN 長的直管段，下游設置 250mm 長的直管段，設置調節流量閥門時，其位置應該在儀表的下游直管段之后。
2 ．推薦安裝方式 , 設置旁通管道 ( 見右圖 ) 。建議使用水平尺及鉛錘檢測流量計的安裝垂直度， 以保證流量計的測量精度。
3 ．安裝在管道上的流量計不應受到外力作用，在流量計出入口的適當位置加裝支撐， 可使流量計基本不受外力作用。
4 ．安裝內襯聚四氟乙烯 (PTEE) 的流量計時，緊固法蘭螺栓時應特別謹慎，要求對稱緊固且勿過猛過緊， 以防 PTFE 變形。
5 ．為避免流體沖擊測量器內浮子，儀表在使用時必須緩慢開啟閥門，特別是用于測量氣體介質流量時， 可在儀表的下游直管段后安裝氣體阻尼裝置或節流閥以最大限度地減輕浮子振動。
