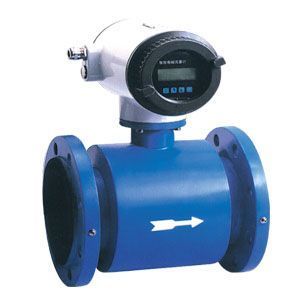

電磁流量計

產品價格：￥1（人民幣）

規格：

發貨地：江蘇金湖經濟開發區金湖西路188號

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

江蘇愛克特儀表有限公司

免費會員

會員級別：

認證類型：企業認證

企業證件：通過認證

認證信息：江蘇愛克特儀表有限公司

商鋪名稱：江蘇愛克特儀表有限公司

聯系人：李善忠（先生）

聯系手機：

固定電話：

企業郵箱：k@china-akt.com

聯系地址：江蘇金湖神華大道361號

郵編：211600

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

一、概述：
AKT-LD系列電磁流量計測量原理是法拉第電磁感應定律，傳感器主要組成部分是：測量管、電極、勵磁線圈、鐵芯與磁軛殼體。電磁流量計主要用于測量封閉管道中的導電液體和漿液中的體積流量。包括酸、堿、鹽等強腐蝕性的液體。產品廣泛應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業以及環保、市政管理，水利建設等領域。
二、產品特點：
１、電磁流量計的測量不受流體密度、粘度、溫度、壓力和電導率變化等因素的影響；
２、測量管內無阻礙流動部件，無壓損，直管段要求較低；
３、系列公稱通徑DN15～DN3000。傳感器襯里和電極材料有多種選擇；
４、轉換器采用新穎勵磁方式，功耗低、零點穩定、精確度高。流量范圍度可達1500：1；
５、轉換器可與傳感器組成一體型或分離型；
６、轉換器采用16位高性能微處理器，2x16LCD顯示，參數設定方便，編程可靠；
７、電磁流量計為雙向測量系統，內裝三個積算器：正向總量、反向總量及差值總量；可顯示．莊、反流量，并具有多種輸出：電流、脈沖、數字通訊、HART；
８、轉換器采用表面安裝技術(SMT)，具有自檢和自診斷功能；

三、工作原理：

電磁流量計根據法拉第電磁感應原理，在與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極，當導電液體沿測量管軸線運動時，導電液體切割磁力線產生感應電勢，此感應電勢由兩個檢測電極檢出，數值大小與流量成比例，其值為：
式中：E=KBVD
E-感應電勢；
K-與磁場分布及軸向長度有關的系數。
B-磁感應強度；
V-導電液體平均流速；
D-電極間距；（測量管內直徑）
傳感器將感應電勢E作為流量信號，傳送到轉換器，經放大，變換濾波及一系列的數字處理后，用帶背光的點陣式液晶顯示瞬時流量和累積流量。轉換器有4~20mA輸出，報警輸出及頻率輸出，并設有RS-485等通訊接口。

四、技術參數：

五、參考流量范圍：

通徑	最小流量選擇	常用滿量程流量選擇（m3/h）
10	0.10	0.4；0.5；0.6；0.8；1.0；1.2；1.6；2.0；2.5
15	0.20	1.0；1.2；1.6；2.0；2.5；3.0；4.0；5.0；6.0
20	0.35	2.0；2.5；3.0；4.0；5.0；6.0；8.0；10.0；12.0
25	0.55	3.0；4.0；5.0；6.0；8.0；10.0；12.0；14.0；16.0
32	1.0	5.0；6.0；8.0；10.0；12.0；14.0；16.0
40	1.5	8.0；10.0；12；16；20；25；30；40
50	2.5	12；16；20；25；30；40；50；60；70
65	4.0	20；25；30；40；50；60；80；100；120
80	5.5	25；30；40；50；60；80；100；120；160
100	8.5	40；50；60；80；100；120；160；200；250
125	14	60；80；100；120；160；200；250；300；400
150	20	100；120；160；200；250；300；400；500；600
200	35	160；200；250；300；400；500；600；800；1000
250	55	200；250；300；400；500；600；800；1000；1200；1600
300	80	300；400；500；600；800；1000；1200；1600；2000；2500
350	105	400；500；600；800；1000；1200；1600；2000；2500；3000
400	135	500；600；800；1000；1200；1600；2000；2500；3000；4000
450	175	600；800；1000；1200；1600；2000；2500；3000；4000；5000
500	215	800；1000；1200；1600；2000；2500；3000；4000；5000；6000
600	305	1000；1200；1600；2000；2500；3000；4000；5000；6000；10000
700	415	1200；1600；2000；2500；3000；4000；5000；6000；10000；12000
800	545	1600；2000；2500；3000；4000；5000；6000；10000；12000；16000
900	690	2000；2500；3000；4000；5000；6000；10000；12000；16000；20000
1000	850	2500；3000；4000；5000；6000；10000；12000；16000；20000；25000
1200	1250	6000；10000；15000；20000；25000；30000；35000
1400	1700	8000；10000；20000；30000；40000；50000
1600	2500	10000；20000；30000；40000；50000；65000
1800	3000	15000；20000；30000；40000；50000；60000；70000
2000	3500	20000；40000；60000；80000；100000
2200	4000	20000；40000；60000；80000；100000；120000
