HT1621 HT1621B的特性
* 工作電壓2.4 5.2V
* 內嵌256KHz RC 振蕩器
* 可外接32KHz 晶片或256KHz 頻率源輸入
* 可選1/2或1/3偏壓和1/2 1/3 或1/4 的占空比
* 片內時基頻率源
* 蜂鳴器可選擇兩種頻率
* 節電命令可用于減少功耗
* 內嵌時基發生器和看門狗定時器WDT
* 時基或看門狗定時器溢出輸出
* 八個時基/看門狗定時器時鐘源
* 一個32 4 的LCD 驅動器
* 一個內嵌的32 4 位顯示RAM 內存
*  四線串行接口
* 片內LCD 驅動頻率源
* 軟件配置特征
* 數據模式和命令模式指令
* 三種數據訪問模式
* 提供VLCD 管腳用于調整LCD 操作電壓

HT1621 HT1621B /CS 片選BZ /BZ 聲音輸出/WR /RD DATA 串行接口
COM0 COM3 SEG0 SEG31 LCD 輸出
/IRQ 時基或WDT 溢出輸出
底板插口描述
1 /CS I
片選輸入接一上拉電阻
當/CS 為高電平讀寫HT1621 HT1621B 的數據和命令無效
串行接口電路復位當/CS 為低電平和作為輸入時
讀寫HT1621 HT1621B的數據和命令有效
2 /RD I
READ 脈沖輸入接一上拉電阻
在/RD 信號的下降沿HT1621 HT1621B 內存的數據被讀到
DATA 線上主控制器可以在下一個上升沿時鎖存這
些數據
3 /WR I
WRITE 脈沖輸入接一上拉電阻
在/WR 信號的上升沿DATA 線上的數據寫到
HT1621 HT1621B
4 DATA I/O 外接上拉電阻的串行數據輸入/輸出
5 VSS I 負電源; 地
6 OSCI
7 OSCO
OSCI和OSCO 外接一個32.768KHz晶振用于產生系
統時鐘若用另一個外部時鐘源, 應接在OSCI 上
若用片內RC 振蕩器OSCI 和OSCO 應懸空
8 VLCD I LCD 電源輸入
9 VDD I 正電源
10 /IRQ O 時基或看門狗定時器溢出標志NMOS 開漏輸出
11 12 BZ,/BZ O 聲音頻率輸出
13 16 COM0~COM3 O LCD 公共輸出口
17 48 SEG0~SEG31 O LCD 段輸出口

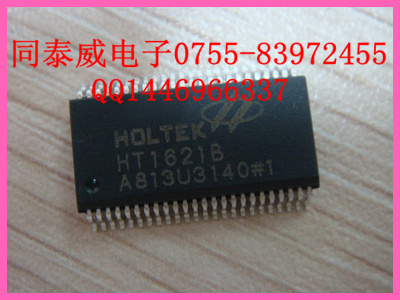

 供應HT1621B 廠家:HT 封裝:SSOP-48 LCD液晶驅動IC




                    ★☆★★☆★★☆★★☆★★☆★★☆★★☆★★☆★★☆★★☆★★☆★★☆★★☆★★
