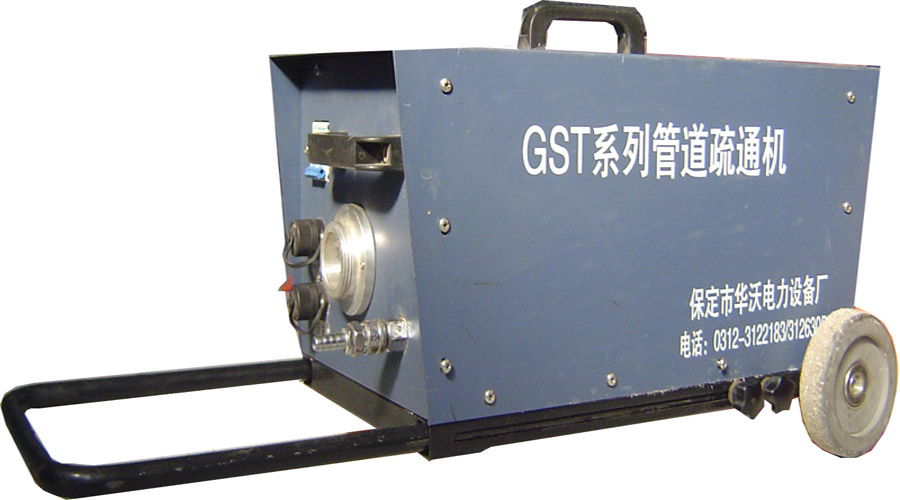

GSTA-40型管道疏通機
一、產品結構
1、拉桿伸縮鎖輪 2、運輸拉桿 3、軟軸及軸套
4、軟軸連接器 5、散熱孔 6、斷路器（空開）
7、搬運拎手 8、進水口（快接） 9、電源線
10、防水腳踏開關 11、小車輪 12、防水電纜插頭 13、主機體
二、特點及用途
本設備適用于火力發電企業、石油化工企業、造紙、鋼鐵、鉆井等行業的熱交換器、蒸發器、冷凝器、冷油器、反應器、鉆井鉆桿及其它直管、彎管的疏通。
特點：適合垂直或窄小空間作業，硬質合金鉆頭可以清除最堅硬的垢層(對于完全堵死能管道，需用小鉆頭鉆孔再擴孔)，配合相應管道刷可將垢層全部清除干凈，顯現金屬本色。
三、技術參數（以產品型號和隨機裝箱單為準）
額定電壓/功率/電流：220V/2.2KW/13.67A
通管適用范圍：管道內徑Φ16-40㎜（根據客戶要求配置軟軸、刷子和鉆頭）。
四、使用方法
1、連接電源、供水軟管、軟軸及軸套（注：軟軸及軸套與主機連接或拆卸時需將軟管放開、拉直，同時把軸套壓環松開；裝好后把軸套壓緊），軟軸選擇必須保證軸套比管內徑小2-4㎜并盡可能用較粗軟軸輸出較大扭矩通更大管徑，軟軸另一頭與所需鉆頭連接牢固。
2、鉆頭選用應適用于鉆開空氣預熱器等硬垢堵死的管徑，其頂刃可定心鉆孔，側刃可擴孔和清除側壁硬垢，選型應比所通管道內徑小0.3-0.8㎜。（盡量與管內徑略小接近，以便刮除干凈，不得卡死鉆頭導致軟軸擰斷；鉆頭的合金刃口可根據鋒利程度隨時在合金砂輪機上磨刀調整），避免側擺沖量大，損傷壁管。
4、裝好后先把軟軸帶鉆頭或刷子插入需清理管道，當對面露頭時做好插入深度記號，每次疏通不得超越以免損壞軟軸；給水，合上電源，踏下腳踏開關，空轉試機。
5、雙手握緊軟軸套前部，把鉆頭對準管道緩緩送入，開始工作，通管時不能過分用力，遇到阻力要適當抽出再緩慢插入，以免阻力過大，電機過載而損壞（如：電機溫升過高、聲音異常嘯叫、轉速驟減或卡死等現象），如此以往復直到鉆頭從管道的另一端冒出，堵管打通。
6、將鉆頭拆下，換上螺旋刷，對管道內壁附著余垢進行清理，直到另一端流出清水。
7、螺旋刷毛外徑應比管道內徑小1-2㎜。
8、使用軟軸捅彎管的方法與捅直管操作方法基本相同：先測量直線部分長度，在軸套上相應位置做好記號，把對應的直段先清理干凈，再用清理工具和軟軸清理轉彎部分，操作時應計算軟軸回轉半徑與管彎是否適應-見附注。同時注意：堵死或厚硬垢不能過分用力捅，以免鉆頭卡死擰斷軟軸。
9、將軟軸、鉆頭、螺旋刷、供水軟管等拆下，清洗，控水后涂油裝箱。
10、在清理鍋爐空氣預熱器管道時，一般情況是自上面向下捅，事先需清掃管板上浮灰，再用水或壓縮空氣吹走管內松灰，然后，開始捅硬灰，通過水流將灰垢反沖出來自未堵的管道流走；此外，我們還可以自下向上捅，不需沖水，粉煤灰嘩啦而下，速度較快，但操作人員此時需帶防塵面具，軸套頂部應套防塵罩，防塵進入軸套間隙，軸套和水套內必須保持有水潤滑狀態，防止干磨損壞軸套。兩種方法可分別嘗試。
11、在清理汽機凝結器管道時（常見規格為：25×1-內徑23㎜；20×1-內徑18㎜銅管），使用中注意磨鉆頭；遇管架支撐部位或制造質量導致銅管彎曲變形，會發生異響，清理時應快速插入抽出，避免損壞管壁。
六、注意事項
1、使用軟軸通管時，要兩人配合，把軟軸展開，插入要慢，避免軟軸小弧度卷曲過死，增加傳動阻力，造成軟軸竄動傷人。
2、軟軸使用時不能象鉆桿一樣用力捅，遇有轉動受阻可適當抽出再插入，遇有轉彎時更應緩慢小心，避免鉆頭卡死損傷軟軸。若操作不當或意外導致軟軸或軸套扭曲、折斷、損壞，請切除損壞部分，用壓接鉗把隨機軟軸接頭備用件與軟軸壓接牢固即可；嚴重損壞請與我公司聯系維修更換。
3、軸套在使用中不得劃傷、壓裂、變形，以免影響軟軸旋轉，造成磨損；軸套與水套連接部位應用壓環壓接牢固，如變形損壞要切斷相應部分再行壓接。注意：要保證軟軸輸出端距軸套10厘米，以免軟軸彈性縮入卡死。
4、及時觀察轉速是否平穩，注意防止密封漏水，可通過箱體底部圓孔觀察是否有水滴漏，若發現水跡，請拆下軟軸，打開箱體蓋板，及時處理，更換密封件。
5、通管全過程不能停水；電源操作使用要符合電機機械國家安全標準。
6、箱體嚴禁坐臥。
軟軸彎曲直徑數據如下：
|
軟軸直徑㎜ |
Φ16 |
Φ13 |
Φ12 |
Φ10 |
Φ8 |
|
帶軸套最小轉彎半徑㎜ |
850 |
480 |
440 |
380 |
|
|
轉彎軟軸最小轉彎半徑㎜ |
|
|
360 |
260 |
200 |
