為了滿足水利水工專業的教學需要，解決在水工專業認識和實習中無法解決的具體問題，結合學校實驗室的空間結構，特設立防洪搶險實訓沙盤模型。

一、總體說明

1、本模型擬用某灌區的部分渠系為原形，它包括自有壩引水式水利工程，到農田灌溉整個過程中，有代表意義的一些渠系建筑物。即有壩引水蓄水樞紐、取水閘、開挖渠、填方渠、板梁式渡槽、拱式渡槽、拉索式渡槽、倒虹吸管、涵管等，包括各引水閘、分水閘、節制閘、應急分水閘等閘門。險情模擬應包括漫溢、決口、裂縫、滑坡、漏洞和管涌。模型特征:整體布局結構展示，動態仿真沖水演示.

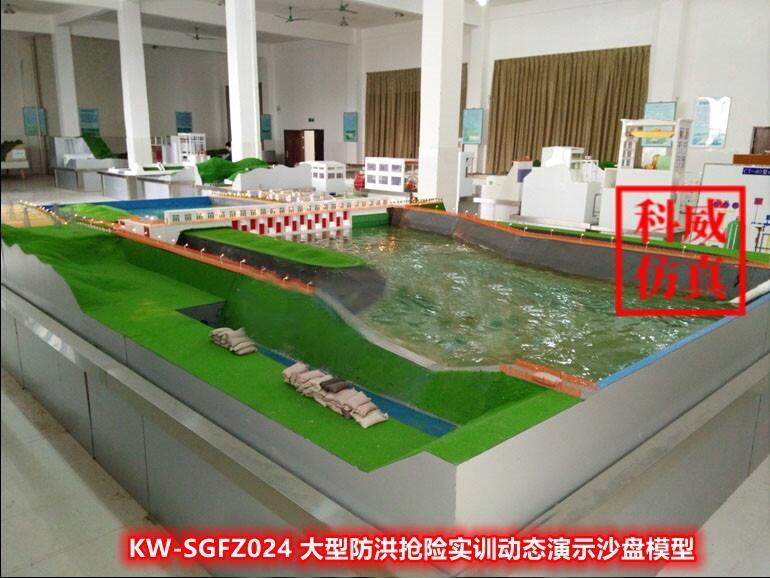

2、為方便其總體結構的布置，特別是從節約陳列空間、以及各種閘門的布置，有擋水壩的部分寬度大，各建筑物的寬度小，且成“一”字形擺開，總體組成尺寸：4000X6000X700  型號：KW-SGFZ024

3、效果采用真水演示，循環供水。根據現代教學要求，我們還可設置一個地下泵站，既說明了灌溉的一個很需要組成部分，又展示了南水北調工程的一個原理；泵站從模型土石壩上游取水（洞式），

整個渠系模型協調美觀，直觀效果好，它能反映相關水工建筑物的一些細部結構，對一些結構復雜，層次要求較高的結構要求能用不同顏色表示。

二、主要技術數據

擬用1:160的比例進行制作，各閘門和渡槽的橫截面的比例適當放寬，以保證其演示效果。在此比例的條件下，

模型總體尺寸：總長為13m，擋水壩處寬為5m，其他建筑物處寬1.2m，模型山體高約為1.1m；

模型擋水壩：高240mm,壩長2200mm；

各種閘門的閘體：長與高的范圍分別在120～220mm之間和100～160mm之間；

板梁式渡槽：橫截面矩形，尺寸為100×80，長為800；

拱式渡槽：分兩跨，橫截面圓底“U”形，尺寸為100×80，長為1000；

拉索式渡槽：橫截面平底“U”形，尺寸為100×80，長為900；

倒虹吸管：橫截面雙圓管形，2×φ50，長為800；

三、模型制作

1、地形處理

地形地貌的制作方法，與綜合水利樞紐基本相同，但在較大的地形造型方面，為適合各渠系設施的合理布置，必須作適當的安排。

整體看來，地勢由高向低發展，山勢及田垅走向縱橫交錯，包括土層巖質交相變化等，模型都能適當體現。

山體地形按地形圖上的等高線，按比例進行縮放，通過制模成形，此時山峰、谷地、懸崖、洼地等已初具規模，然后在粗坯上澆注一層玻璃鋼材料。因此，整個山體不但形成一個整體結構，牢固耐久、不開裂、不退色，而且形體、色澤非常逼真；
