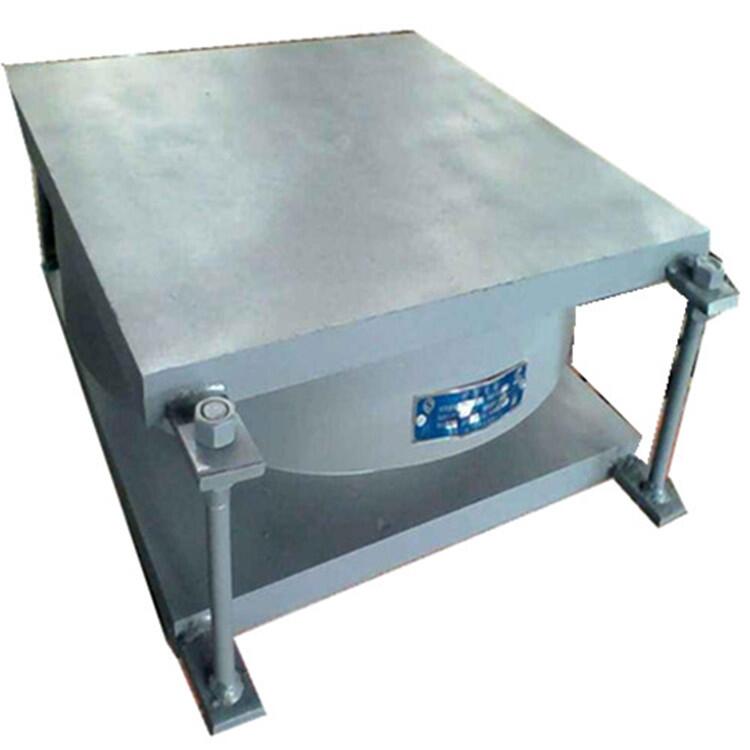

雙曲面抗拉球形鋼支座(SJQZ)

一、
雙曲面抗拉球形鋼支座是在原有抗拉球形鋼支座的基礎上進行了改進的一種新型支座，該支座改善了原有抗拉支座在承受拉力的情況下無法良好轉動的缺陷，能更好的滿足相關節點在復雜工況下的受力要求，適用于各種結構形體復雜的大型體育場，商業中心，展覽館，車站，飛機場等大跨度空間建筑中的桁架，連廊，網架，人行天橋，鋼結構，膜結構，鋼屋蓋，平臺等大跨度空間鋼結構建筑中

二、雙曲面抗拉球形鋼支座(SJQZ)結構示意圖：

三、SJQZ型支座代號表示方法：

四、SJQZ雙曲面抗拉球型鋼支座主要特點：
1、極高的承載力，萬向承載，受力均勻。
2、在壓力和拉力作用下均能實現萬向轉動。
3、靜剛度大，支座本身產生的變形很小。
4、主要適用于結構體復雜的大跨度空間結構.5、耐久性好，正常適用年限100年。
五、SJQZ雙曲面抗拉球形鋼支座主要技術性能：
1、支座水平摩擦系數≤0.03。
2、支座豎向荷載力1000-30000KN，分為20級。
3、支座轉角為0.02rad,0.03rad和0.05rad。
4、支座適用溫度-40℃～70℃。
我公司可根據工程實際需要，我公司可免費為客戶設計生產其他參數要求球鉸  球型支座產品，請來電來函提供支座承載力，水平力，上拔力，位移量，轉角等參數，以及節點尺寸圖紙，我們將依據GB/T17955-2000 球型支座技術條件，GB50011-2001建筑抗震設計規范，GB 50017-2003鋼結構設計規范以及CECS 235:2008鑄鋼節點應用技術規程等標準，為你提供最合理，最精簡的設計方案，歡迎您的來電咨詢。咨詢電話：15531858605史經理，QQ：1872081680  WX15531858605

六、SJQZ雙曲面抗拉球形鋼支座主要規格：

表.1SJQZ支座規格尺寸參數表
