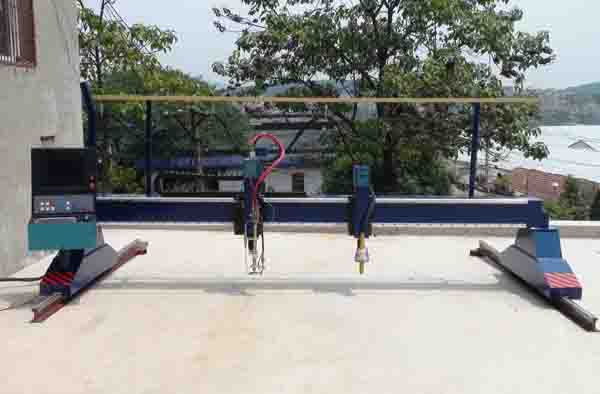

產品簡介Q9型數控切割機 7.8萬/臺起
　　該型切割機亦為龍門式結構，橫向跨度有3m-10m等多種規格，均采用直線導軌、雙邊驅動，可根據用戶要求配置多把火焰、等離子割炬及配套自動調高系統，可配置成數控切割與直條切割兩用�？蛇x配自動調高系統。其主要的功能特點是，控制系統采用工控機，現場可直接繪制CAD圖形，切割時可適時圖形跟蹤。

主要技術指標
導軌橫向寬度:　4m (可1m/節加長)　　　　有效切割寬度 :3.2m (可1m/節加長)
導軌縱向長度:　6m (可3m/節無限加長)　　有效切割長度: 4.8m (可3m/節無限加長)
火焰單割炬:　　1組　　　　　　　　　　　火焰切割厚度: 5-200mm
等離子單割炬:　1組　　　　　　　　　　　等離子切割厚度: 視等離子電源功率而定
移動精度:　　　0.01mm/步　　　　　　　整機運行速度: 3500mm/min
驅動方式:　　　雙邊驅動　　　　　　　　自動調高行程: 0-230mm

運行條件
　　　　　　火焰切割　　　　　　　　　　等離子切割
電源電壓：　220V±10%   50Hz　　　　　380V±10%   50Hz
輸入功率：　3KW　　　　　　　　　　　　10KW
氣源：　　　氧氣、燃氣　　　　　　　　　　空氣
相對濕度：　90%　　　　　　　　　　　　90%
環境溫度：　0-45℃　　　　　　　　　　　0-45℃
基礎設施：（供方提供圖紙，用戶自制）承梁、切割臺、縱向拖架

注：以上參數僅供參考，基本配置為單火焰或單等離子割炬，電動按鈕調高；具體標準根據用戶需求配置，不含等離子電源及等離子配套件。

系 統 特 性
1)　采用32位高性能CPU和超大規�？删幊唐骷﨔PGA，運用實時多任務控制技術和硬件插補技術，工作時高穩定性。
2)　整機工藝結構合理，配合全光耦隔離控制，超強的等離子抗干擾能力。
3)　256M超大的加工文件存儲空間，滿足各種復雜程序的運行與加工，輕松處理大程序的運行。
4)　采用ARM7處理器技術，程序運行速度和界面刷新速度更快。
5)　等離子起弧檢測、初始定位、拐角信號控制功能。
6)　圖形庫功能。
7)　幫助功能，對于初級用戶使用更加簡單。
8)　圖形處理功能，對加工的圖形進行排料、旋轉和X、Y鏡像功能
9)　更換割槍槍嘴、位移穿孔、移動零件功能
10)　文件名稱可以顯示中文名稱，方便用戶直觀的辨別出存儲的文件內容。
11)　斷點恢復功能，加工過程中斷電保護。
12)　軌跡可以連續回退至原點。
13)　延時、預熱、穿孔功能。
14)　圖形顯示，實時軌跡移動顯示。
15)　可將數控系統內的加工文件拷貝到U盤中。
16)　用戶可以用U盤下載更新最新應用程序進行更新升級。
17)　軌跡輸入采用U盤傳輸CAD進行套料后的加工文件和現場手動編寫G代碼兩種方式。
18)　USB、RS232串口通訊控制，U盤直接讀取文件功能，便捷的現場操作。
19)　步進電機采用高細分驅動器，精度高、運行平穩。

LH系列產品加工技術參數
切割速度：　　1-3500mm/min
切割厚度：　　火焰5-200mm、等離子切割厚度由用戶自配的等離子電源確定。
移動精度：　　0.01mm/步。
工作電源：　　交流輸入220V，500-1000W
自動調高行程：懸臂式80mm-130mm　龍門式150mm-230mm

LH系列火焰，等離子兩用切割機特點
　　與目前國內外眾多廠家生產的數控切割機相比，我們公司的數控切割機，既具有各切割機應有的功能，同時又具有以下幾個名顯的特點：
　　1．配U盤接口及CAD圖形切割代碼自動轉換軟件。CAD圖形直接用U盤轉入切割機進行切割。轉換軟件全部漢字顯示，切割工藝設計簡潔，對其他廠家不能處理的不封閉圖形能同樣進行處理，從而很好地實現共邊切割。軟件功能更適用、更強大。
　　2．簡單明了的圖形編程方式。切割機上編程輸入采用非常明了的方式，如“直線、第4象限、X40、Y30”。這種顯示方式非常直觀，一般使用者誰都能看得懂。
　　3．傻瓜型操作方式。顯示屏下方隨時提示各項操作方法，因而操作人員可以不需培訓、不需看說明書。
　　4．傻瓜型維護方式。面板上帶有各種故障指示燈，故障現象一目了然。整機維護僅需按故障指示更換某塊功能板，維護非常方便快捷。
　　5．更好的操作方便性。如在割炬上方，有各種必要的移動對位和多種控制鍵，方便用戶在割炬處進行操作。此項功能對用戶十分必要。
　　6．割機上可對圖形實現自動排序。操作人員只需輸入切割數量與排列方向，即可實現大批量連續自動切割。
　　7．更高的可靠性設計，對現場切割機硬件設計采用最簡單模式，系統越簡單就越容易做到可靠，從而為最大限度地提高可靠性提供了最好的基礎。
