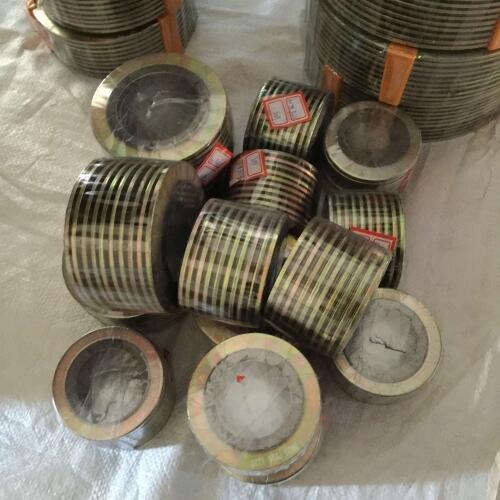

金屬纏繞墊片應用范圍：石油、化工、冶金、電力、船舶、機械等行業的管道、閥門、壓力容器、冷凝器、換熱器、塔、人孔、手孔等法蘭連接處密封。 金屬纏繞墊片分四種形式：基本型金屬纏繞墊片、帶內環金屬纏繞墊片、帶外環金屬纏繞墊片、帶內外環金屬纏繞墊片。 【金屬纏繞墊片】種類： 種類 厚度(mm) 基本型纏繞墊片 3.2 4.5 帶內環纏繞墊片 4.5 帶外環纏繞墊片 4.5 帶內外環纏繞墊片 4.5 【金屬纏繞墊片】結構材料： 填充料 鋼帶 內環 外環 石棉纏繞 SUS 304 碳鋼 碳鋼 石墨纏繞 SUS 316 SUS 304 SUS 304 四氟纏繞 SUS 316L SUS 316 SUS 316 SUS 316L SUS 316L 填充料 溫 度(°C) 大操作壓力(kg/cm2) 石墨纏繞 -200~550 250 石棉纏繞 -150~450 100 四氟纏繞 240~260 100 【內環及纏繞金屬】材質選擇： 商品名 AISI 硬度(HB/HV) 溫度(°C) 不銹鋼 304 304 130~180 -250~+550 不銹鋼 316 316 130~180 -100~+550 不銹鋼 316L 316L 130~190 -100~+550 外環通常由經防腐蝕處理的碳鋼組成。 【法蘭種類及纏繞墊片】形式： 法蘭種類 纏繞墊片形狀 平面法蘭 僅帶外環纏繞墊片 帶內外環纏繞墊片 凸面法蘭 僅帶外環纏繞墊片 帶內外環纏繞墊片 凹凸法蘭 基本型纏繞墊片 僅帶內環纏繞墊片.

    纏繞墊片由基本型金屬纏繞墊片加上由鋼板做成的外環而構成，外環用來加強壓力、防止纏繞松動。外環可選不同材質。金屬纏繞墊片分四種形式：基本型金屬纏繞墊片、帶內環金屬纏繞墊片、帶外環金屬纏繞墊片、帶內外環金屬纏繞墊片。應用范圍：石油、化工、冶金、電力、船舶、機械等行業的管道、閥門、壓力容器、冷凝器、換熱器、塔、人孔、手孔等法蘭連接處密封。 我們能按照ANSI,API.DIN.JIS,JPI,BS等標準生產，或者由用戶具體注明要求。使用壓力≤25Mpa。 如墊片用在換熱器上，一般我們推薦帶Φ3.2的不銹鋼內環，窄帶材質同鋼帶，窄帶形式分粘貼型或包覆型。 金屬纏繞墊片采用 SUS304、SUS316（“V”形或“W”形) 金屬帶及其它合金材料與石墨、石棉、聚四氟乙烯、無石棉等軟性材料相互交替重迭螺旋纏繞而成，在開始及末端用點焊方式將金屬帶固定。 金屬纏繞墊片為半金屬密合墊中回彈性佳的墊片，金屬纏繞墊片結構密度可依據不同的鎖緊力要求來制作，并利用內外鋼環來控制其大壓緊度，金屬纏繞墊片接觸的法蘭密封面的表面精度要求不高。 金屬纏繞墊片特別適用于負荷不均勻、接合力易松弛，溫度與壓力周期性變化、有沖擊或震動的場合。纏繞墊片是閥門、泵、換熱器、塔、人孔、手孔等法蘭連接處理想的靜密封原件。

特性1、 適用的工況范圍寬。能耐高溫、高壓和適應超低溫或真空下的使用條件。通過改變墊片的材料組合，可解決各種介質對墊片的化學腐蝕問題。
