ZKB2S5AA

磁粉離合器/煞車器選配方式
1. 張力控制選配
1-1選定時要考慮下述3點，3點可由下述方式計算出來
? ? a.扭力T=F * (D/2)……………………………………? (Nm)
? b.回轉速度N=V /(π*D)……………………………… (r/min)
? ? c.滑動功率P=0.105*T*Nr …………………………… (W)
F:張力(N)
V:線速(m/min)
D:滾筒直徑(m)
Nr:磁粉離合器/煞車器打滑回轉速度(r/min)
? ?(離合器為入力軸和出力軸的回轉速度打滑差；
? ? 煞車器為入力軸回轉速度)
1-2磁粉式離合器及煞車器的規格選定流程如下：
?使用條件確認 滑動功率計算? ? 卷軸扭力計算 ? ? 捲軸轉速計算
?(線速、張力、捲徑…等)? (算出滑動功率)? ? ? (算出扭力)? ? ? ? ?(算出扭力)
扭力選定確認 轉速選定確定 滑動功率選用確認 完成選定
? ?(離合/煞車扭力選定)? (離合/煞車轉速選定? (離合/煞車滑動功率選定
? ? ? ? ? ? ? ? ? ? ? ?暫選機種及冷卻方? ? 允許值連續滑動功率以下)

磁粉式電磁離合器：ZKC1S2AA/ZKC2S5AA/ZKC005AA/

ZKC010AA/ZKC020AA/ZKC040AA
? ? ? ? ? ? ? ? ? ZKC1S2AC/ZKC2S5AC/ZKC005AE

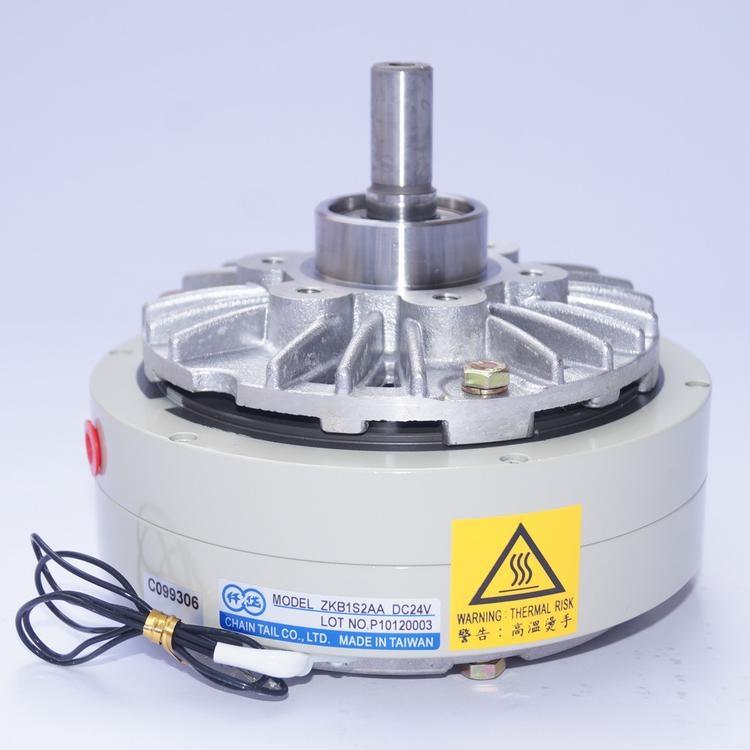

磁粉式電磁剎車器：ZKB1S2AA/ZKB2S5AA/ZKB005AA/

ZKB010AA/ZKB020AA/ZKB040AA
