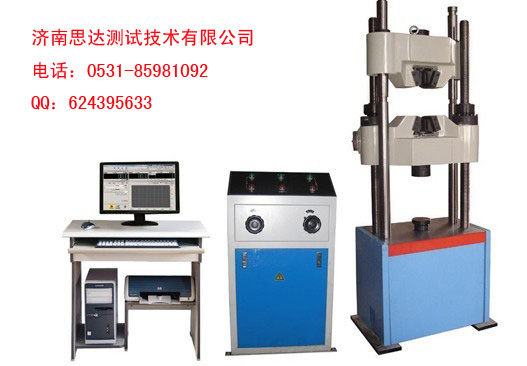

高強螺栓萬能試驗機（WEW-300C屏顯式液壓萬能試驗機—蝸輪蝸桿傳動）
一、高強螺栓萬能試驗機用途：
本機主要用于高強螺栓、螺母等金屬材料的拉伸、壓縮、彎曲及剪切試驗，也可用于水泥、混凝土等非金屬材料的壓縮和彎曲試驗。
二、高強螺栓萬能試驗機主要技術指標
1、最大試驗力：300kN；
2、試驗力測量范圍：（6～300）kN；
3、試驗力準確度：優于示值的±1%；
4、變形測量準確度：±0.5% F. S；
5、最大拉伸空間： 700mm；
6、最大壓縮空間： 600 mm；
7、圓試樣夾持直徑：(Ф10～Ф32)mm；
8、扁試樣夾持寬度：70mm；
9、扁試樣夾持厚度：(0～15)mm；
10、上下壓板尺寸：Ф130mm；
11、剪切試樣直徑：φ10mm；
12、彎曲支輥間距：350mm； 支輥寬度：140mm；
13、活塞行程：250 mm；
15、電源電壓：三相，380V±10%，50Hz；
16、工作環境：室溫～30℃，相對濕度不超過80%；
17、外形尺寸：主機：910×600×2300(mm)；控制柜：600×600×1100(mm)
18、主機重量：2800kg，控制柜：200kg。
三、高強螺栓萬能試驗機主機配置：
1、300kN主機，油缸下置式、液壓夾緊；
2、拉伸、壓縮、彎曲輔具各一套；
3、高精度壓力傳感器；
4、聯想品牌計算機,17寸液晶顯示器；
5、惠普A4彩色噴墨打印機；
6、高精度數據采集板（16位A/D數據采集）可實現全數字化調整、高精度放大及精確控制（內置于計算機內）；
7、高精度引伸計。
四、高強螺栓萬能試驗機軟件系統界面如下：
●試驗操作界面
●批量參數設置界面
五、高強螺栓萬能試驗機產品功能特點：
1、主機
1.1 主機結構采用日本島津技術，整機結構緊湊、布局合理，與上置式相比在試驗空間不變的前提下大大降低了整機的高度。
1.2 采用油缸下置式、液壓傳感器間接測力設計，與負荷傳感器相比具有抗沖擊性強，使用壽命長的優點。
1.3 采用橫穿移動橫梁的蝸輪蝸桿傳動機構來調整試驗空間，與鏈條傳動方式相比具有調整試驗空間時不需要絲杠旋轉的特點，使傳動系統與定位系統徹底分離，加載系統幾何中心與受力中心完全一致，保證了上下鉗口的同軸度和主機的耐久性。
1.4 獨特的絲杠間隙消除機構，保證了試驗加載的連續性。
1.5 獨立式液壓加緊機構保證了夾持系統的可靠性，試樣拉斷也不會脫落傷人，確保了試驗人員的安全。
2、測控系統、操作軟件及數據處理系統
先進的芯片集成技術，專業設計的數據采集放大系統，具有集成度高、穩定可靠、使用方便等優點�？刂栖浖軐崿F自動求取彈性模量、屈服強度、抗拉強度、斷裂強度等檢測數據，能自動計算試驗過程中任一指定點的力、應力、位移、變形等數據結果。對試驗過程的控制和數據處理符合相應金屬材料與非金屬材料國家標準的要求。
2.1 自動清零：試驗開始后，測量系統自動調零；
2.2 自動換檔：根據負荷大小自動切換到適當的量程，以確保測量數據的準確度；
2.3自動標定：系統可自動實現示值準確度的標定；
2.4自動存盤：試驗數據和試驗條件自動存盤，杜絕因忘記存盤而引起的數據丟失；
2.5 自動保存：試驗結束，試驗數據和曲線自動保存；
2.6 批量試驗：對相同參數的試樣，一次設定后可順次完成一批試驗；
2.7 顯示方式：數據與曲線隨試驗過程動態顯示；
2.8 曲線遍歷：試驗完成后，可對曲線進行再分析，用鼠標找出試驗曲線上各點對應的數據；
2.9 曲線選擇：可根據需要選擇應力-應變、力-位移、力-時間、位移-時間等曲線進行顯示和打��；
2.10 試驗報告：可按用戶要求的格式對試驗報告進行編程和打印；
2.11 安全保護：超過最大負荷的2～10%時，自動實現安全保護；
2.12 可自動檢測、計算試樣的機械性能指標，也可人工干預分析過程，根據相關標準的要求對自動分析結果進行修正，以提高數據的準確度；
2.13 預留數據接口，可直接與網絡連接，實現資源共享。
六、高強螺栓萬能試驗機系統基本配置：
1、試驗機主機 1臺
2、全數字電氣測量放大系統 1套
3、油源控制柜 1套
4、液壓傳感器 1只
5、位移傳感器 1只
6、引伸計YYU50-50 1套
7、基于WINDOWS計算機測量及數據處理軟件 1套
8、聯想品牌計算機 1臺
9、HP彩噴打印機 1臺
10、扁試樣鉗口：0～15mm 1套
11、圓試樣鉗口：φ10～φ32mm 1套
12、壓縮附具 1套
13、彎曲附具 1套
14、隨機工具 1套
15、技術資料：使用說明書；軟件使用手冊；合格證、裝箱單
七、高強螺栓萬能試驗機質量保證
設備在訂貨方正式驗收合格后，視為正式交貨。設備三包期為正式交貨之日起一年。在三包期內，供貨方對設備出現的各類故障及時免費維修服務。對非人為造成的各類零件損壞，及時免費更換。保修
期外設備在使用過程中發生故障，供貨方及時到訂貨方服務，積極協助訂貨方完成維修任務。
