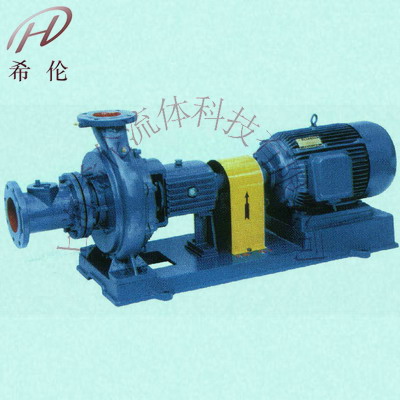

一、XWJ新型無堵塞紙漿泵主要用途
1、造紙業：用于輸送濃度在6%以下的紙漿和堿回收工業流程中介質的循環輸送、提升和加壓；
2、制糖業：用于輸送濃度在4%以下，粘度在150mm2/s以下的糖漿；
3、城市排污業：用于污水處理工藝中介質的循環輸送、提升和加壓。
4.XWJ紙漿泵可廣泛適用于輕工、造紙行業中溫度低于110℃,濃度低于6%漿料的輸送,同時也可用于工業和城市給水、排水等場合。
二、XWJ新型無堵塞紙漿泵型號意義
如：150XWJ200-20A
150-泵的進口直徑(mm)
XWJ-新型無堵塞紙漿泵
200-泵的流量(m3/h)
A-葉輪切割檔次
三、XWJ新型無堵塞紙漿泵特點
XWJ型無堵塞紙漿泵是一種新式節能型紙漿泵，經實際使用，具有高效、無或少泄露、抗堵塞性好、運行平穩、可靠性高、結構緊湊等特點。紙漿泵主要體現在以下幾個方面：采用半開或全開式葉輪、耐磨板與葉輪前側間隙可調、軸封主要采用機械密封并選用高精密軸承（D級精密）及優質軸材料等。
四、XWJ新型無堵塞紙漿泵結構說明
1.XWJ無堵塞紙漿泵為單級單吸懸臂式結構，主要由泵體、葉輪、泵蓋、耐磨板及懸臂架部件組成；
2.泵軸由兩個高精度滾動軸承支承，采用稀油潤滑（20#機油）；
3.泵為后開門結構，維修時可不必拆卸進出管路；
4.輛封采用機械密封或填料兩種型式；
5. 從電機端看，電機為順時針方向旋轉，且泵為軸向吸入，徑向（中間）排出；
6.耐磨板與葉輪前側間隙可通過調節螺桿進行調節，以保持葉輪連續運行的高效性；
7.泵和電機由柱銷聯軸器直聯傳動。
五、XWJ新型無堵塞紙漿泵結構圖
六、XWJ新型無堵塞紙漿泵性能參數
| 型號 |
流量 |
揚程 |
轉速 |
配套電機型號及功率 |
| (m3/h) |
(m) |
(r/min) |
(kw) |
| 80XWJ25-12.5 |
|
25 |
12.5 |
1450 |
Y100L1-4/2.2 |
| A |
20 |
10 |
Y90L-4/1.5 |
| 80XWJ25-20 |
|
25 |
20 |
Y100L2-4/3 |
| A |
20 |
16 |
Y100L1-4/2.2 |
| 100XWJ50-20 |
|
50 |
20 |
Y132S-4/5.5 |
| A |
45 |
18 |
Y112M-4/4 |
| B |
40 |
16 |
Y112M-4/4 |
| 100XWJ50-32 |
|
50 |
32 |
Y160M-4/11 |
| A |
40 |
26 |
Y132S-4/5.5 |
| 125XWJ100-20 |
|
100 |
20 |
Y160M-4/11 |
| A |
90 |
18 |
Y132M-4/7.5 |
| B |
80 |
16 |
Y132M-4/7.5 |
| 125XWJ100-32 |
|
100 |
32 |
Y160L-4/15 |
| A |
90 |
28 |
Y160M-4/11 |
| B |
80 |
26 |
Y160M-4/11 |
| 150XWJ200-20 |
|
200 |
20 |
Y180M-4/18.5 |
| A |
180 |
18 |
Y160L-4/15 |
| B |
160 |
16 |
Y160M-4/11 |
| 150XWJ200-32 |
|
200 |
32 |
Y200L-4/30 |
| A |
187 |
28 |
Y180L-4/22 |
| B |
170 |
24 |
Y180M-4/18.5 |
| 200XWJ400-20 |
|
400 |
20 |
Y225S-4/37 |
| A |
380 |
18 |
Y220L-4/30 |
| B |
340 |
15 |
Y180L-4/22 |
| 200XWJ400-32 |
|
400 |
32 |
Y250M-4/55 |
| A |
375 |
28 |
Y225M-4/45 |
| B |
340 |
24 |
Y225S-4/37 |
七、XWJ新型無堵塞紙漿泵使用說明
1、泵起動前，應按以下要求進行檢査；
1.A、各螺栓是否己緊固；軸承室內是否已注入稀油(油位高為油標中心處)；
1.B、聯軸器同軸度是否小于等于小Φ0.3mm,同時用手轉動聯軸器應感覺輕松均勻；
1.C、電機轉向是否正確；
1.D、進口閥門是否全開；
1.E、出口閥門是否關閉；
1.F、密封水閥門是否開啟；密封水壓力要求：工作壓力加上(0.3~0.5)kgf/c㎡
2、啟動電機至額定轉速后，緩慢打開出口閥門至額定工況要求(以電機運行電流為額定值的80%。為宜)。
3、泵在運行過程中，應注意泵的運轉穩定性及密封水的冷卻、沖洗情況。
4、當泵運行一段時間或揚程有所下降時，應注意調整葉輪前側間隙，調節方法如下：
先松開各緊固螺母，將方頭調節螺桿(見結構圖)按逆時針轉動至耐磨板與葉輪前側相碰為止，然后再按順時針將方頭調節螺桿退回至1/2圈〈此時其間隙為0.8~1mm)，最后擰緊各螺母。
5、泵停止運轉時，應先關閉出口閥門，然后再關閉電機電源等。
6、當泵需停用一段時間時，應排盡泵內積液，以便下次使用。
八、XWJ新型無堵塞紙漿泵訂貨注意事項
1.產品名稱，2.產品型號，3.產品規格，4.產品材質，5.產品流量，6.產品揚程，7.使用介質，8.如果使用單位已經選擇型號規格請與我公司直接訂貨。
