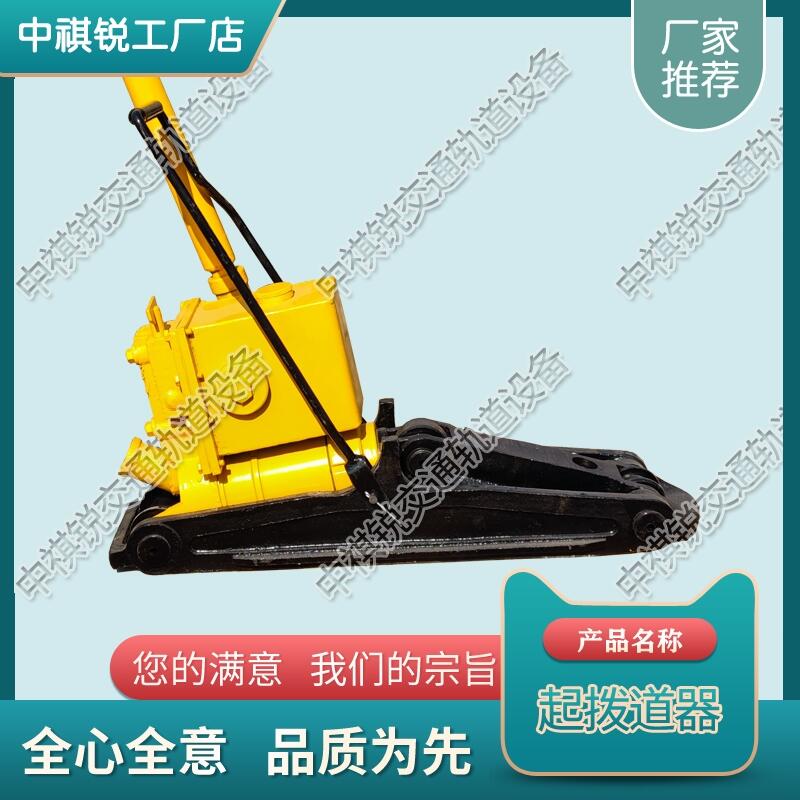

江蘇YQB-300液壓起撥道器_鐵路便攜式液壓起撥道器_交通軌道設備|廠家供應

  一.適用范圍

  本機適用于60kg/m、50kg/m等各種型號鋼軌的線路維修，起道與撥道作業，是我公司研制的產品，起撥量大，是四級增力的最新式撥道器。

  二.特點

  1.可在鋼軌的內外側作業，均不侵入限界。

  2.采用平面五桿機構，克服了過去使用的液壓起撥道器的初始起撥力小，和初始起撥比差值大(初始把軌排抬的高，而水平撥的少)的問題，達到了初始起撥力大和初始起撥比合理的目的。

  3.平面五桿機構、底座均采用優質鋼材，經長期使用無破損，無變形。

  4.底架梁前傾角為10o，克服了過去一個底盤起撥道時撥力小和向后滑的缺點。

  5.本機起撥道一機兩用，性能好，效率高，操作方便。

  三.工作原理與結構

  1.本機具備三級增力結構，達到了增力的目的。

  2.在撥道作業方向由于α角的增大，優化了初始的撥道比。

  1.起道力(四級增力) 300KN

  2.撥道力(四級增力) 180KN

  3.初始起道力 125KN

  4.起道量 125mm

  5.撥道量 80mm

  6.設計工作油壓 72Mpa

  7.操縱力 320N

  8.質量 26kg

  9.外形尺寸(mm) 500×200×250

  江蘇YQB-300液壓起撥道器_鐵路便攜式液壓起撥道器_交通軌道設備|廠家供應設備參數江蘇YQB-300液壓起撥道器_鐵路便攜式液壓起撥道器_交通軌道設備|廠家供應

  排降故障與維修

  1、起道機升降不靈活時，應檢查各轉動或滑動部位有否有銹蝕或贓物， 如有，應清除干凈、并加上潤滑油潤滑。

  2、升降操作時，如齒板“吃牙”不正常，應檢查彈簧9有否跳出(未壓住齒板)，發現跳出，應使其復位;如彈簧疲勞彈力不夠或損壞，應更換彈簧9。

  3、如齒板側面的拉手碰斷，可焊接。

  4、機架1頂部方口前面如磨損嚴重而影響起重作業時，應更換機架。

  5、長期使用后，齒條7制動齒板5和起動齒板11齒部磨損嚴重而影響使用時，應更換。

  江蘇YQB-300液壓起撥道器_鐵路便攜式液壓起撥道器_交通軌道設備|廠家供應

  質量承諾

  1.質量管理體系符合GB/T19001-2000idtISO9001：2000標準，并堅持，有效地運行和持續改進。

  2.堅持技術，開發新產品和改進現有產品，滿足顧客需求和期望。

  3.為了鞏固提高產品質量，以質量，用戶為宗旨，望廣大用戶對我廠的產品提出寶貴意見。
