1、泵為立式結構，具有占地面積小的特點，泵重心重合于泵腳中心，因而運行平穩、振動小、壽命長。
2、泵口徑相同且在同一水平中心線上，無需改變管路結構，可直接安裝在管道的任何部們，安裝極為方便。
3、電機外加防雨罩可直接置于室外使用，而無需建造泵房，大大節約基建投資。
4、泵揚程可通過改變泵級數（葉輪數量）來滿足不同要求，故適用范圍廣。
5、軸封采用硬質合金機械密封，密封可靠，無泄漏，機械損失小。
6、高效節能，外形美觀。
7、注50口徑以上內件鑄件成形

二、QDLF輕型立式多級離心泵典型應用
　市政供水及增壓
　工業循環系統及加工系統
　鍋爐給水及冷凝液系統
　家庭供水
　環保水處理，滲透分析系統
　農業灌溉及脫水
　工業廠房清洗及各種清洗工作
�。ㄆ渌�）許多專門用途





序號	名稱	材料	AISI	序號	名稱	材料	AISI
1	電 機			9	底座	鑄鐵	ASTM25B
2	電 機 座	鑄鐵	ASTM25B	10	軸承	硬質合金	YG8
3	機械密封			11	葉輪	不銹鋼	AISI304
4	出口導流器	不銹鋼	AISI304	12	軸	不銹鋼	AISI316
5	帶軸承座導流器	不銹鋼 l	AISI304	13	葉輪隔	不銹鋼	AISI304
6	導流器	不銹鋼	AISI304	14	耐壓筒	不銹鋼	AISI304
7	進口導流器	不銹鋼	AISI304	15	聯軸器	碳鋼
8	泵座	不銹鋼	AISI304		橡膠零件	FPM

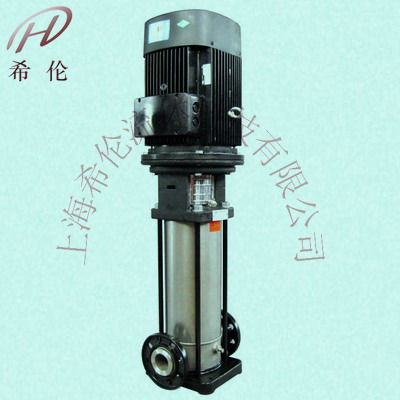

 QDL/QDLF為安裝標準電機的非自吸不銹鋼立式多級泵，電機軸通過泵頭用聯軸器直接與泵軸聯接，拉桿螺栓將耐壓筒、過流部件固定在泵頭和進出水段之間，泵進出水口在泵底同一直線上；本泵可規格需要配置智能保護器，對泵干轉、缺相、過載等進行有效保護。電機為全封閉，風冷式二級標準電機。防護等級：IP55；絕緣等級：F；標準電壓：50Hz：1×220-230/240V；3×200-220/346-380V；3×220-240/380-415V；

型號	配用電機	Q	1	1.2	1.6	2	2.4	2.8	3.2	3.5
	(kw)	(m3/h)
QDL2-20	0.37	H (m)	18	17	16	15	13	12	10	8
QDL2-30	0.37		27	26	24	22	20	18	15	12
QDL2-40	0.55		36	35	33	30	26	24	20	16
QDL2-50	0.55		45	43	40	37	33	30	24	20
QDL2-60	0.75		53	52	50	45	40	36	30	24
QDL2-70	0.75		63	61	57	52	47	41	35	28
QDL2-90	1.1		80	78	73	67	61	54	45	37
QDL2-110	1.1		98	95	89	82	73	64	54	44
QDL2-130	1.5		116	114	106	98	89	78	65	52
QDL2-150	1.5		134	130	123	112	100	90	73	60
QDL2-180	2.2		161	157	148	136	121	108	91	76
QDL2-220	2.2		197	192	180	165	148	130	110	90
QDL2-260	3		232	228	214	198	179	158	130	110
型號	配用電機	Q	1.5	2	3	4	5	6	7	8
	(kw)	(m3/h)
QDL4-20	0.37	H (m)	19	18	17	15	13	10	8	6
QDL4-30	0.55		28	27	26	24	20	18	13	10
QDL4-40	0.75		38	36	34	32	27	24	19	13
QDL4-50	1.1		47	45	43	40	34	31	23	17
QDL4-60	1.1		56	54	52	48	41	37	28	20
QDL4-80/7	1.5		66	63	61	56	48	43	33	24
QDL4-80	1.5		74	72	70	64	55	50	38	27
QDL4-100	2.2		96	90	87	81	71	62	48	34
QDL4-120	2.2		114	108	104	95	85	75	58	41
QDL4-160/4	3		136	126	122	112	101	89	68	48
QDL4-160	3		152	144	140	129	115	101	78	55
QDL4-190	4		183	171	168	153	137	122	93	67
QDL4-220	4		211	200	192	178	160	138	108	79
型號	配用電機	Q	5	6	7	8	9	10	11	12
	(kw)	(m3/h)
QDL8-20	0.75	H (m)	21	20	19	18	17	16	15	14
QDL8-30	1.1		31	30	29	28	26	24	23	20
QDL8-40	1.5		41	40	39	37	35	32	30	27
QDL8-50	2.2		52	50	48	46	44	41	37	34
QDL8-60	2.2		62	60	58	55	53	49	45	41
QDL8-80	3		83	80	78	74	70	65	60	54
QDL8-100	4		104	100	97	92	88	80	75	68
QDL8-120	4		125	120	116	110	105	97	90	81
QDL8-140	5.5		146	140	136	129	123	113	105	95
QDL8-160	5.5		166	160	155	147	140	130	120	108
QDL8-180	7.5		187	180	175	166	158	146	135	122
QDL8-200	7.5		208	200	194	185	175	162	150	135
型號	配用電機	Q	8	10	12	14	16	18	20	22
	(kw)	(m3/h)
QDL16-30/2	2.5	H (m)	28	27	26	25	23	21	19	17
QDL16-30	3		42	41	39	37	35	32	29	26
QDL16-40	4		56	54	52	50	47	44	38	34
QDL16-50	5.5		69	68	65	62	59	54	48	43
QDL16-60	5.5		83	81	78	75	70	64	58	52
QDL16-70	7.5		97	95	92	87	82	75	68	61
QDL16-80	7.5		111	108	105	100	94	86	77	70
QDL16-100	11		139	136	131	125	118	108	97	87
QDL16-120	11		167	163	157	150	141	129	116	105
QDL16-140	15		194	190	184	175	165	151	136	122
QDL16-160	15		222	217	210	200	189	173	155	140
型號	配用電機	Q	16	20	24	28	32	36	40
	(kw)	(m3/h)
QDL32-10-1	1.5	H (m)	14	13	12	11	9	7	4
QDL32-10	2.2		18	17	15	14	13	11	8
QDL32-20-2	3		29	28	26	23	20	16	11
QDL32-20	4		36	34	32	29	27	23	18
QDL32-30-2	5.5		47	44	41	38	33	28	21
QDL32-30	5.5		54	51	48	44	40	35	27
QDL32-40-2	7.5		65	62	58	53	46	40	30
QDL32-40	7.5		72	69	65	59	53	47	37
QDL32-50-2	11		83	79	74	68	60	52	41
QDL32-50	11		90	86	81	74	67	59	47
QDL32-60-2	11		101	97	90	83	74	65	51
QDL32-60	11		108	104	97	90	81	72	57
QDL32-70-2	15		119	114	107	98	88	78	60
QDL32-70	15		126	121	113	105	95	85	67
QDL32-80-2	15		136	131	123	114	102	90	71
QDL32-80	15		144	138	130	120	109	97	77
QDL32-90-2	18.5		154	148	140	129	117	102	82
QDL32-90	18.5		162	156	147	136	124	109	88
QDL32-100-2	18.5		175	166	157	146	131	115	91
QDL32-100	18.5		182	173	164	152	138	122	98
QDL32-110-2	22		193	184	173	164	146	128	102
QDL32-110	22		200	191	180	168	153	135	109
QDL32-120-2	22		211	201	189	178	160	140	113
QDL32-120	22		218	208	196	184	167	147	120
QDL32-130-2	30		230	218	206	193	174	153	124
QDL32-130	30		237	225	213	200	181	160	131
QDL32-140-2	30		247	235	222	210	189	165	135
QDL32-140	30		255	242	229	216	196	172	142

七、QDLF輕型立式多級離心泵注意事項

1、安裝時管路重量不不應承受在泵上，否則易損環水泵；
2、泵瑟電機是整體結構，出廠時已由廠家校正，所以安裝時無需調整，因此安裝時十分方便；
3、安裝水泵前應仔細檢查泵流道內有無影響水泵運行的硬質物，（如石塊、鐵砂等）以免水泵運行時損還過流部件；
4、為不使雜質進入泵內而堵塞流道影響性能，應在泵進口前面安裝過濾器；
5、安裝進必須擰緊地腳螺栓，且每間隔一事實上時段應對泵過行檢查防止其松動，以免水泵起動時發生劇烈振動而影響的性能；
6、泵用于有吸程場合，應裝有底閥，并且進口管路不應有過多彎道，同時不得有漏水、漏氣現象，以免影響水泵的吸入性能；
7、為了維修方便和使用安全，在泵的進出口管路上安裝一只調節閥及在泵進出口附近安裝一只壓力表，對于高揚程，為了防止水錘，還
應在出口閘閥前安裝一只止回閥以應付突然斷電等失去動力事故，從而確保水泵在最佳工況下運行，增長水泵的使用壽命；
8、安裝管路前轉動水泵的轉子部件，應無磨擦聲或卡死現象，否則應將泵拆開檢查原因。

1.產品名稱，2.產品型號，3.產品規格，4.產品材質，5.產品流量，6.產品揚程，7.使用介質，8.如果使用單位已經選擇型號規格請與我公司直接訂貨。
