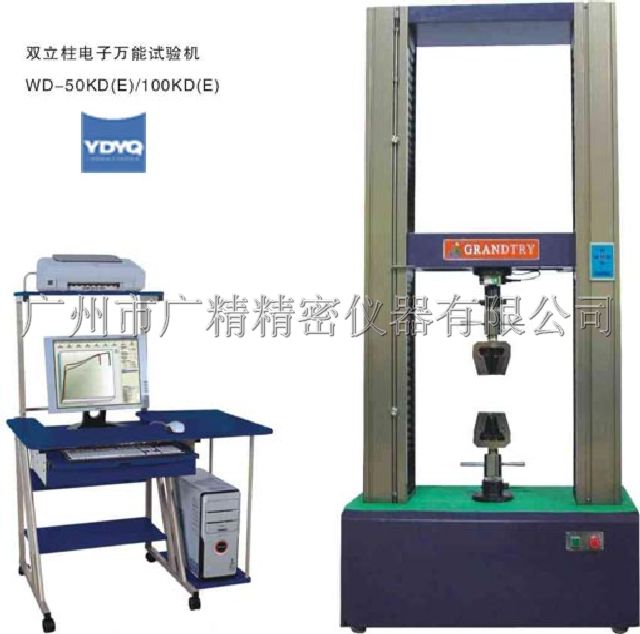

WD-100kE/10KE微機控制電子式萬能試驗機本系列微機控制電子式萬能試驗機分為WD-D標準型和WD-E精密型兩種機型�？勺骼�伸、壓縮、彎曲、剪切、剝離、撕裂、穿剌、頂破等試驗,可對各種金屬、非金屬及復合材料進行力學性能和工藝性能的測試和分析研究，能廣泛應用于石油化工、航空航天、機械制造、汽車制造、電線電纜、紡織纖維、塑料橡膠、門窗建材、木材紙張、食品包裝、陶瓷制品、金屬制品等行業。
WD-100kE/10KE微機控制電子式萬能試驗機特點：　
    本系列試驗機采用全數字化GT-M200系列電腦測控系統，以高性能ADC技術實現了高精度、寬量程、不分檔，全量程分辨率不變。獨立的“放大—AO轉換器”電路，大大的減少了小信號的串擾，提高了穩定性。標準型達100000細分代碼，精密型達500000細分代碼，實則優于六檔放大。位移測量采用高速電路系統實現了光電編碼器四象限采集，徹底解決了低速時抖動或方向改變造成的影響，而且使測量分辨率提高四倍。配有EASYDO移動控制盒，具有上、下、停、運行、清零5個功能按鈕和試臺上下指示燈，方便用戶操作使用。WD-D型可增配128×64LCD顯示器，中文顯示試驗參數、試驗結果，此時可脫離主計算機獨立運行。
    本系列試驗機的GT-T2002用戶軟件包，支持多測力傳感器、多測變形傳感器、運行狀態控制、試驗參數輸入，可以很好地滿足試驗機用戶采用不同的試驗方法（如GB、ISO、DIN、ASTMD、JISK等），對不同的材料或制成品進行試驗的要求；可進行自動力值校準和自動變形校準；可對一批試樣的試驗條件一次設定，連續試驗�？梢苑奖愕匦薷膮�數計算和定制報告。自動求出最大試驗力值、屈服強度、上下屈服點、抗拉抗壓強度、各種伸長（壓縮）應力、各種伸長（壓縮）率、彈性模量、彎曲撓度等參數�？蓪崟r顯示測試曲線，并對沒得的數據進行存儲分析，試驗結果可以任意存取，可選擇各種曲線進行再分析，同組試驗曲線以顏色區別疊加對比，從曲線上用鼠標選擇參數點，選擇曲線顯示方式，局部放大，打印曲線。報告打印前在屏幕上模擬顯示，所見即所得。具有自動判斷斷裂、自動返回等功能和具有多種保護方式，可使試驗運行安全可靠。本機型可增配LCD顯示器，中文顯示試驗參數、試驗結果，此時可脫離主計算機獨立運行。
    WD-E型精密電子萬能試驗機，除可全部實現標準型的功能外，最突出的特點就是實現了力值、變形、位置的閉環控制（簡稱三閉環），以及三個閉環的平滑切換；通過腳本控制，甚至可以實現循環（疲勞）和任意曲線控制，使試驗機可以進行高難度試驗的控制。該機型還可以采用德國DOLI硬件控制器，以100次/ 秒的高頻率采樣，使數據更加精確、控制更加精密。有多達8個采集通道可供使用，可獨立控制試驗機或與計算機聯機控制。
WD-100kE/10KE微機控制電子式萬能試驗機技術參數：
　

型號規格

WD－500D

WD－1000D

WD－2500D

WD－5000D

WD－10KD/E

WD－20KD/E

WD－30KD/E

WD－50KD/E

WD－100KD/E

WD－200KD/E

WD－300KD/E

WD－500KD/E

最大試驗力(N)

500

1000

2500

5000

10K

20k

30k

50k

100k

200k

300k

500k

有效測量范圍(%)

0.4-100

0.4-100/1-100

測力示值準確度(%)

≤ ±1

≤ ±1/≤ ±0.5

測力分辨率

1/120000 全程內外不分檔， 且分辨率不變

(1/120000)/(1/240000) 全程內外不分檔，且分辨率不變

試驗速度范圍(mm/min)

0.001-500

速度示值準確度(%)

≤±0.50

≤±0.50/≤±0.20

有效試驗跨度(mm)

340

420

550

600

橫梁最大位移(mm)

950

1100

位移示值準確度(%)

≤±0.50

≤±0.50/≤±0.20

變形測量(mm)

大變形：0-800≤±0.50

延伸計標距：10/25/100可選

變形示值準確度(%)

≤±1.0

≤ ±1/≤ ±0.5

標配附件(mm)

主流配置品牌電腦主機 (含軟件、打印機)

主流配置品牌電腦主機 (含軟件、打印機)、φ100球面抗壓板、5050引伸計

φ60抗壓板

彎頭－抗彎支座

彎頭-抗彎支座R5-20×100

R5-40×100

R15-100×320

R10-100×320

R15-120×500

R15-140×600

橡膠(偏心輪)夾頭5×30

編織物（水波紋）夾頭 5×55

楔型夾頭

剪型夾頭 5×30

編織物 夾頭 5×55

楔型夾頭 5×30

楔型夾頭 10×40,φ5-8

10×40,φ8-22

15×50,φ8-24

20×70,φ10-26

30×75,φ13-40

電源 AC

220V/400VA

220V/750VA

220V/400VA

220V/750VA

380V/1kVA

380V/1.5-2kVA

380V/1.5-2kVA

外形尺寸(mm) (長×寬×高)

645×360×1500

800×430×1750

980×600×1940

1100×750×2500

1200 ×900 ×2700

重 量　約(kg)

250

350

700

1100

1500

2300
