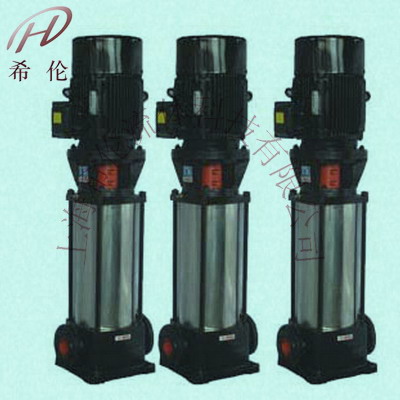

一、GDL立式管道多級離心泵簡介

　　GDL型立式多級管道離心泵在國外優秀泵型之基礎上結合用戶的使用要求及消防有關標準，并根據JB/TQ6435-92標準設計制造的新一代產品。水泵吸入、排出口位于同一直線上。轉子部件由軸、葉輪、葉輪擋套、軸套等零件組成，進水段、中段出水段用拉緊螺栓聯結。軸封采用機械密封，用平衡室的壓力水進行潤滑和冷卻。是各大行業冷熱水或物理化學性質類似于水等液體輸送的最佳泵型。本公司產品全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。

二、GDL立式管道多級離心泵特點

1、水力模型先進：效率高，性能范圍廣。
2、安裝、維修方便：管道式安裝、進出口能象閥門一樣安裝在管道的任何位置及任何方向，安裝維修極為方便。
3、外形美觀：采用優質不銹鋼外套，外形美觀。
4、采用優質機械密封，耐磨損、無泄漏、使用壽命長，故障率低，具有更少的運行維修費用。
5、獨特部件、降低噪音：獨特的水力部件設計，良好的過流性能，最大地減少流動噪音。
6、立式結構，占地面積小。

三、GDL立式管道多級離心泵技術參數

流量：2-160m3/h；
揚程：24-200m；
功率：1.1-90kw；
轉速：2900r/min；
口徑：φ25-φ150；
溫度范圍：-15-+120℃；
工作壓力：≤2.5Mpa

四、GDL立式管道多級離心泵結構圖

五、GDL立式管道多級離心泵型號意義

六、GDL立式管道多級離心泵工作條件

1、用于輸送清水或物理化學性質類似于清水的液體；
2、輸送液體中應無固體顆粒，無纖維，無強腐蝕性，無危險；
3、最高液體溫度不超過120℃；
4、最高工作壓力不超過2.5MPa;
5、電源為了3相380V、50HZ。電壓波動在±5%以內;
6、周圍環境溫度應低于40℃,相對濕度低于95%。

七、GDL立式管道多級離心泵性能參數

型號	級數	流量	揚程	轉速	電機功率	效率	必需汽蝕余量	重量
型號	級數	(m3/h)	(M)	(r/min)	(kw)	（%）	(NPSH)	重量
25GDL2-12	3	1.4 2 2.4	36	2900	1.1	23 30 32	2.9	58
	4		48		1.1		2.9	62
	5		60		2		2.9	68
	6		72		2		2.9	72
	7		84		2		2.9	78
	8		96		2.2		2.9	82
	9		108		2		2.9	86
	10		120		3		2.9	98
	11		132		3		2.9	102
	12		144		3		2.9	106
	13		156		4		2.9
	14		168		4		2.9
	15		180		4		2.9
25GDL4-11	3	2.8 4 4.8	33	2900	1.1	32 40 41	2.9	58
	4		44		1.5		2.9	65
	5		55		2.2		2.9	72
	6		66		2.2		2.9	76
	7		77		3		2.9	86
	8		88		3		2.9	90
	9		99		3		2.9	94
	10		110		4		2.9	110
	11		121		4		2.9	114
	12		132		4		2.9	118
	13		143		4		2.9	122
	14		154		5.5		2.9
	15		165		5.5		2.9
型號	級數	流量	揚程	轉速	電機功率	效率	必需汽蝕余量	重量
型號	級數	(m3/h)	(M)	(r/min)	(kw)	（%）	(NPSH)	重量
40GDL6-12	3	4.2 6 7.2	36	2900	1.5	43 52 53	2.9	72
	4		48		2.2		2.9	78
	5		60		2.2		2.9	82
	6		72		3		2.9	92
	7		84		3		2.9	96
	8		96		4		2.9	112
	9		108		4		2.9	116
	10		120		4		2.9	120
	11		132		5.5		2.9	140
	12		144		5.5		2.9	146
	13		156		7.5		2.9
	14		168		7.5		2.9
	15		180		7.5		2.9
50GDL12-15	2	8.4 12 14.4	30	2900	2.2	48 56 53	3.5	113
	3		45		3		3.5	129
	4		60		4		3.5	149
	5		75		5.5		3.5	181
	6		90		5.5		3.5	190
	7		105		7.5		3.5	204
	8		120		7.5		3.5	212
	9		135		11		3.5	265
	10		150		11		3.5	273
50GDL18-15	2	12.6 18 21.6	30	2900	3	53 62 63	4	122
	3		45		4		4	142
	4		60		5.5		4	175
	5		75		7.5		4	189
	6		90		7.5		4	198
	7		105		11		4	252
	8		120		11		4	261
	9		135		15		4	280
	10		150		15		4	289
型號	級數	流量	揚程	轉速	電機功率	效率	必需汽蝕余量	重量
型號	級數	(m3/h)	(M)	(r/min)	(kw)	（%）	(NPSH)	重量
65GDL24-12	2	18 24 28.8	24	2900	3	56 65 67	4	122
	3		36		4		4	142
	4		48		5.5		4	175
	5		60		7.5		4	189
	6		72		7.5		4	252
	7		84		11		4	261
	8		96		11		4	280
	9		108		15		4	289
	10		120		15		4	303
	11		132		15		4
	12		144		18.5		4
80GDL36-12	2	25.2 36 43.2	24	2900	4	59 68 67	4.2	193
	3		36		5.5		4.2	227
	4		48		7.5		4.2	244
	5		60		11		4.2	292
	6		72		11		4.2	302
	7		84		15		4.2	322
	8		96		15		4.2	332
	9		108		18.5		4.2	365
	10		120		18.5		4.2	375
80GDL54-14	2	36 54 65	28	2900	7.5	62 73 71	4	218
	3		42		11		4	267
	4		56		15		4	287
	5		70		18.5		4	320
	6		84		18.5		4	330
	7		98		22		4	373
	8		112		30		4	400
	9		126		30		4	421
	10		140		37		4	432
型號	級數	流量	揚程	轉速	電機功率	效率	必需汽蝕余量	重量
型號	級數	(m3/h)	(M)	(r/min)	(kw)	（%）	(NPSH)	重量
100GDL72-14	2	50.4 72 86.4	28	2900	11	64 73 71	4.5	276
	3		42		15		4.5	298
	4		56		18.5		4.5	336
	5		70		22		4.5	381
	6		84		30		4.5	453
	7		98		30		4.5	466
	8		112		37		4.5	493
	9		126		37		4.5	582
	10		140		45		4.5	595
125GDL100-20	2	75 100 130	40	2900	18.5	65 74 72	4.5	292
	3		60		30		4.5	430
	4		80		37		4.5	463
	5		100		45		4.5	555
	6		120		55		4.5	640
	7		140		75		4.5	840
	8		160		75		4.5	855
	9		180		90		4.5	870
	10		200		90		4.5	955
150GDL160-20	2	108 160 194	40	2900	30	69 78 77	4.5	422
	3		60		37		4.5	452
	4		80		55		4.5	613
	5		100		75		4.5	820
	6		120		75		4.5	836
	7		140		90		4.5	922

八、GDL立式管道多級離心泵安裝連接尺寸

九、GDL立式管道多級離心泵安裝注意事項

1、安裝時管路重量不不應承受在泵上，否則易損環水泵；
2、泵瑟電機是整體結構，出廠時已由廠家校正，所以安裝時無需調整，因此安裝時十分方便；
3、為了維修方便和使用安全，在泵的進出口管路上安裝一只調節閥及在泵進出口附近安裝一只壓力表，對于高揚程，為了防止水錘，還
應在出口閘閥前安裝一只止回閥以應付突然斷電等失去動力事故，從而確保水泵在最佳工況下運行，增長水泵的使用壽命；
4、安裝水泵前應仔細檢查泵流道內有無影響水泵運行的硬質物，（如石塊、鐵砂等）以免水泵運行時損還過流部件；
5、為不使雜質進入泵內而堵塞流道影響性能，應在泵進口前面安裝過濾器；
6、泵用于有吸程場合，應裝有底閥，并且進口管路不應有過多彎道，同時不得有漏水、漏氣現象，以免影響水泵的吸入性能；
7、安裝進必須擰緊地腳螺栓，且每間隔一事實上時段應對泵過行檢查防止其松動，以免水泵起動時發生劇烈振動而影響的性能；
8、安裝管路前轉動水泵的轉子部件，應無磨擦聲或卡死現象，否則應將泵拆開檢查原因。

十、GDL立式管道多級離心泵訂貨說明

1.產品名稱，2.產品型號，3.產品規格，4.產品材質，5.產品流量，6.產品揚程，7.使用介質，8.如果使用單位已經選擇型號規格請與我公司直接訂貨。
