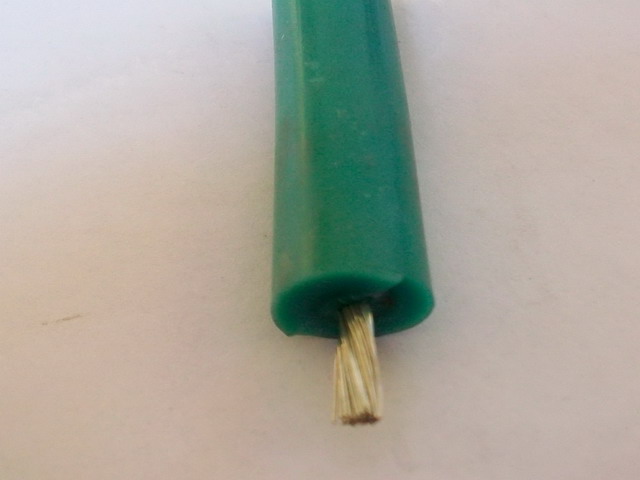

| 產品特性: | ||||||||
| 額定電壓： 6000V | ||||||||
| l額定溫度：-60℃～+200℃ | ||||||||
| l導體：鍍錫銅絲 | ||||||||
| l絕緣體：硅橡膠 | ||||||||
| 電線印字： | ||||||||
| JGG 0.75mm²～240mm² 200℃ 6000V HUA CHENG | ||||||||
| CABLE | ||||||||
| 特性項目 | 特性規格 | 引用標準 | ||||||
| 外 觀 | 表面光潔、色澤均勻、無松散 | Q/320281ANX01-2006 | ||||||
| 火花試驗 | AC25KV/ 0.15 S | GB 5013.3-1997 | ||||||
| 耐壓測試 | 18KV/5min | |||||||
| 絕緣 | 老化前 | 抗張強度 | ≥5.0N/mm² | |||||
| 機械 | 斷裂伸長率 | ≥150% | ||||||
| 性能 | 老化后 | 抗張強度 | ≥4.0N/mm² | |||||
| (200±3℃×240h) | 斷裂伸長率 | ≥120% | ||||||
| 有害物質控制 | 符合ROHS指令 | 歐盟—2002/95/EC | ||||||
| JGG 6000V結構尺寸附表 | ||||||||
| 規格 | 導 體 | 絕 緣 | 電線外徑 | 導體電阻 | ||||
| 結構 | 外徑 | 標稱厚度 | 最小厚度 | 標稱 | 公差 | Ω/KM | ||
| mm² | 根/mm | mm | mm | mm | mm | mm | 以下 | |
| 0.75 | 24/0.20 | 1.15 | 2.3 | 1.97 | 5.75 | ±0.25 | 26.7 | |
| 1 | 32/0.20 | 1.34 | 2.3 | 1.97 | 5.95 | ±0.25 | 20 | |
| 1.5 | 30/0.25 | 1.6 | 2.5 | 2.15 | 6.6 | ±0.30 | 13.7 | |
| 2 | 41/0.25 | 1.9 | 2.5 | 2.15 | 6.9 | ±0.30 | 9.9 | |
| 2.5 | 49/0.25 | 2 | 2.8 | 2.42 | 7.6 | ±0.30 | 8.21 | |
| 4 | 56/0.30 | 2.7 | 2.8 | 2.42 | 8.3 | ±0.30 | 5.09 | |
| 6 | 84/0.30 | 3.3 | 3 | 2.6 | 9.3 | ±0.30 | 3.39 | |
| 10 | 84/0.40 | 4.6 | 3 | 2.6 | 10.6 | ±0.30 | 1.95 | |
| 16 | 126/0.40 | 5.8 | 3.2 | 2.78 | 12.2 | ±0.30 | 1.24 | |
| 25 | 196/0.40 | 7.3 | 3.2 | 2.78 | 13.7 | 0.4 | 0.795 | |
| -0.3 | ||||||||
| 35 | 276/0.40 | 8.6 | 3.4 | 2.96 | 15.4 | 0.4 | 0.565 | |
| -0.3 | ||||||||
| 50 | 396/0.40 | 10.7 | 3.4 | 2.96 | 17.5 | 0.4 | 0.393 | |
| -0.3 | ||||||||
| 70 | 360/0.50 | 12.4 | 3.6 | 3.14 | 19.6 | 0.5 | 0.277 | |
| -0.3 | ||||||||
| 95 | 475/0.50 | 14.5 | 3.6 | 3.14 | 21.7 | 0.5 | 0.21 | |
| -0.3 | ||||||||
| 120 | 608/0.50 | 16 | 4 | 3.5 | 24 | 0.5 | 0.164 | |
| -0.3 | ||||||||
| 150 | 756/0.50 | 18 | 4.2 | 3.68 | 26.4 | 0.6 | 0.132 | |
| -0.3 | ||||||||
| 185 | 925/0.50 | 20 | 4.5 | 3.95 | 29 | 0.6 | 0.108 | |
| -0.3 | ||||||||
| 240 | 1221/0.50 | 23 | 4.8 | 4.22 | 32.6 | 0.6 | ||
