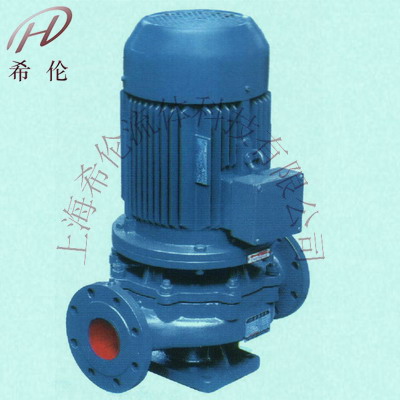

ISG型系列單級單吸管道離心泵,是我公司科技人員聯合國內水泵專家選用國內優秀水力模型,采用IS型離心泵之性能參數,在一般立式泵的基礎上進行巧妙組合設計而成,單級離心泵具有高效節能、噪音低、性能可靠等優點。

 1、管道離心泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用。
2、葉輪直接安在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理．能有效地平衡泵運轉產生的徑向和軸向自荷，從而保證了泵的運行平穩，振動噪音很低。
3、軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地增長機械密封的使用壽命。
4、安裝檢修方便，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。
5、可根據管路布置的要求采用泵的豎式和橫式安裝。
6、可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。

 ISG型立式管道離心泵,供輸送清水及物理化學性質類似于清水的其他液體之用,適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套,使用溫度T＜80℃。

 1．吸入壓力≦1.0MPa，或泵系統最高工作壓力≦1.6MPa，即泵吸入口壓力+泵揚程≦1.6MPa、泵靜壓試驗壓力為2.5MPa，訂貸時請注明系統工作壓力。泵系統工作壓力大于1.6MPa時應在訂貨時另行提出。以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。
2．環境溫度<40℃，相對濕度<95％。
3．所輸送介質中固體顆粒體積含量不超過單位體積的0.1％，粒度>0.2mm。
注：如使用介質為帶有細小顆粒,請在訂貨時說明，以便廠家采用耐磨式機械密封。





型號	進口	出口	流量	流量	揚程	電壓	效率	轉速	功率	必須汽蝕余量
	DN	DN	m3/h	L/s	m	V			kW
ISG20-160	20	20	2.5	0.7	32	380	72	2900	1.1	2.3
ISG25-125	25	25	4	1.1	20	380	76	2900	0.75	2.3
ISG25-125A	25	25	3.6	1	16	380	70	2900	0.55	2.3
ISG25-16	25	25	4	1.1	32	380	74	2900	1.5	2.3
ISG25-160A	25	25	3.7	1	28	380	78	2900	1.1	2.3
ISG32-125	32	32	4.5	1.3	20	380	76	2900	0.75	2.3
ISG32-160	32	32	4.5	1.3	32	380	70	2900	1.5	2.3
ISG32-160A	32	32	4	1.1	25	380	74	2900	1.1	2.3
ISG32-200	32	32	4.5	1.3	50	380	72	2900	3	2.3
ISG32-200A	32	32	4	1.1	40	380	76	2900	2.2	2.3
ISG32-100I	32	32	6.3	1.8	13	380	70	2900	0.75	2.3
ISG32-125I	32	32	6.3	1.8	20	380	74	2900	1.1	2.3
ISG32-160I	32	32	6.3	1.8	32	380	78	2900	2.2	2.3
ISG32-200I	32	32	6.3	1.8	50	380	76	2900	4	2.3
ISG40-100	40	40	6.3	1.8	13	380	70	2900	0.75	2.3
ISG40-100A	40	40	5.6	1.6	10	380	74	2900	0.37	2.3
ISG40-125	40	40	6.3	1.8	20	380	72	2900	1.1	2.3
ISG40-125A	40	40	5.6	1.6	16	380	76	2900	0.75	2.3
ISG40-160	40	40	6.3	1.8	32	380	70	2900	2.2	2.3
ISG40-160A	40	40	5.9	1.6	28	380	74	2900	1.5	2.3
ISG40-160B	40	40	5.2	1.4	24	380	78	2900	1.1	2.3
ISG40-200	40	40	6.3	1.8	50	380	76	2900	4	2.3
ISG40-200A	40	40	5.9	1.6	44	380	70	2900	3	2.3
ISG40-200B	40	40	5.5	1.5	38	380	74	2900	2.2	2.3
ISG40-250	40	40	6.3	1.8	80	380	72	2900	7.5	2.3
ISG40-250A	40	40	5.9	1.6	70	380	76	2900	5.5	2.3
ISG40-250B	40	40	5.5	1.5	60	380	70	2900	4	2.3
ISG40-100I	40	40	12.5	3.5	13	380	74	2900	1.1	2.3
ISG40-100IA	40	40	11.2	3.1	10	380	78	2900	0.75	2.3
ISG40-125I	40	40	12.5	3.5	20	380	76	2900	1.5	2.3
ISG40-125IA	40	40	11.2	3.1	17	380	70	2900	1.1	2.3
ISG40-160I	40	40	12.5	3.5	32	380	74	2900	3	2.3
ISG40-160IA	40	40	11.7	3.3	28	380	72	2900	2.2	2.3
ISG40-160IB	40	40	10.5	2.9	23	380	76	2900	1.5	2.3
ISG40-200I	40	40	12.5	3.5	50	380	70	2900	5.5	2.3
ISG40-200IA	40	40	11.7	3.3	40	380	74	2900	4	2.3
ISG40-200IB	40	40	10.5	2.9	35	380	78	2900	3	2.3
ISG40-250I	40	40	12.5	3.5	80	380	76	2900	11	2.3
ISG40-250IA	40	40	11.7	3.3	70	380	70	2900	7.5	2.3
ISG40-250IB	40	40	10.8	3	60	380	74	2900	7.5	2.3

型號	進口	出口	流量	流量	揚程	電壓	效率	轉速	功率	必須汽蝕余量
	DN	DN	m3/h	L/s	m	V			kW
ISG50-100	50	50	12.5	3.5	13	380	72	2900	1.1	2.3
ISG50-100A	50	50	11.2	3.1	10	380	76	2900	0.75	2.3
ISG50-125	50	50	12.5	3.5	20	380	70	2900	1.5	2.3
ISG50-125A	50	50	11.2	3.1	17	380	74	2900	1.1	2.3
ISG50-160	50	50	12.5	3.5	32	380	78	2900	3	2.3
ISG50-160A	50	50	11.7	3.3	28	380	76	2900	2.2	2.3
ISG50-160B	50	50	10.5	2.9	23	380	70	2900	1.5	2.3
ISG50-200	50	50	12.5	3.5	50	380	74	2900	5.5	2.3
ISG50-200A	50	50	11.7	3.3	45	380	72	2900	4	2.3
ISG50-200B	50	50	10.5	2.9	35	380	76	2900	3	2.3
ISG50-250	50	50	12.5	3.5	80	380	70	2900	11	2.3
ISG50-250A	50	50	11.7	3.3	70	380	74	2900	7.5	2.3
ISG50-250B	50	50	10.8	3	60	380	78	2900	7.5	2.3
ISG50-250C	50	50	10	2.8	52	380	76	2900	5.5	2.3
ISG50-100I	50	50	25	6.9	13	380	70	2900	1.5	2.3
ISG50-100IA	50	50	22.4	6.2	10	380	74	2900	1.1	2.3
ISG50-125I	50	50	25	6.9	20	380	72	2900	3	2.3
ISG50-125IA	50	50	22.4	6.2	16	380	76	2900	2.2	2.3
ISG50-160I	50	50	25	6.9	32	380	70	2900	4	2.3
ISG50-160IA	50	50	23.4	6.5	28	380	74	2900	4	2.3
ISG50-160IB	50	50	21.6	6	24	380	78	2900	3	2.3
ISG50-200I	50	50	25	6.9	50	380	76	2900	7.5	2.3
ISG50-200IA	50	50	23.4	6.5	44	380	70	2900	7.5	2.3
ISG50-200IB	50	50	21.6	6	37	380	74	2900	5.5	2.3
ISG50-2501	50	50	25	6.9	80	380	72	2900	15	2.3
ISG50-250IA	50	50	23.4	6.5	70	380	76	2900	11	2.3
ISG50-250IB	50	50	21.6	6	60	380	70	2900	11	2.3
ISG50-315I	50	50	25	6.9	125	380	74	2900	30	2.3
ISG50-315IA	50	50	23.4	6.5	110	380	78	2900	22	2.3
ISG50-315IB	50	50	21.6	6	93	380	76	2900	18.5	2.3
ISG65-100	65	65	25	6.9	13	380	70	2900	1.5	2.3
ISG65-100A	65	65	22.4	6.2	10	380	74	2900	1.1	2.3
ISG65-125	65	65	25	6.9	20	380	72	2900	3	2.3
ISG65-125A	65	65	22.4	6.2	16	380	76	2900	2.2	2.3
ISG65-16	65	65	25	6.9	32	380	70	2900	4	2.3
ISG65-160A	65	65	23.4	6.5	28	380	74	2900	4	2.3
ISG65-160B	65	65	21.6	6	24	380	78	2900	3	2.3
ISG65-200	65	65	25	6.9	50	380	76	2900	7.5	2.3
ISG65-200A	65	65	23.4	6.5	44	380	70	2900	7.5	2.3
ISG65-200B	65	65	21.6	6	37	380	74	2900	5.5	2.3
ISG65-25	65	65	25	6.9	80	380	72	2900	15	2.3
ISG65-250A	65	65	23.4	6.5	70	380	76	2900	11	2.3
ISG65-250B	65	65	21.6	6	60	380	70	2900	11	2.3
ISG65-315	65	65	25	6.9	125	380	74	2900	30	2.3
ISG65-315A	65	65	23.4	6.5	110	380	78	2900	22	2.3
ISG65-315B	65	65	21.6	6	93	380	76	2900	18.5	2.3
ISG65-315C	65	65	20.6	5.7	85	380	70	2900	18.5	2.3
ISG65-100I	65	65	50	13.9	13	380	74	2900	3	2.3
ISG65-100IA	65	65	44.8	12.4	10	380	72	2900	2.2	2.3
ISG65-125I	65	65	50	13.9	20	380	76	2900	5.5	2.3
ISG65-125IA	65	65	44.8	12.4	16	380	70	2900	4	2.3
ISG65-160I	65	65	50	13.9	32	380	74	2900	7.5	2.3
ISG65-160IA	65	65	46.8	13	28	380	78	2900	7.5	2.3
ISG65-160IB	65	65	43.2	12	24	380	76	2900	5.5	2.3
ISG65-200I	65	65	50	13.9	50	380	70	2900	15	2.3
ISG65-200IA	65	65	46.8	13	44	380	74	2900	11	2.3
ISG65-200IB	65	65	43	11.9	37	380	72	2900	7.5	2.3
ISG65-250I	65	65	50	13.9	80	380	76	2900	22	2.3
ISG65-250IA	65	65	46.8	13	70	380	70	2900	18.5	2.3
ISG65-250IB	65	65	43	11.9	60	380	74	2900	15	2.3
ISG65-315I	65	65	50	13.9	125	380	78	2900	37	2.3
ISG65-315IA	65	65	45.8	12.7	105	380	76	2900	30	2.3
ISG65-315IB	65	65	43	11.9	93	380	70	2900	30	2.3
ISG65-315IC	65	65	41	11.4	85	380	74	2900	22	2.3
