工作原理

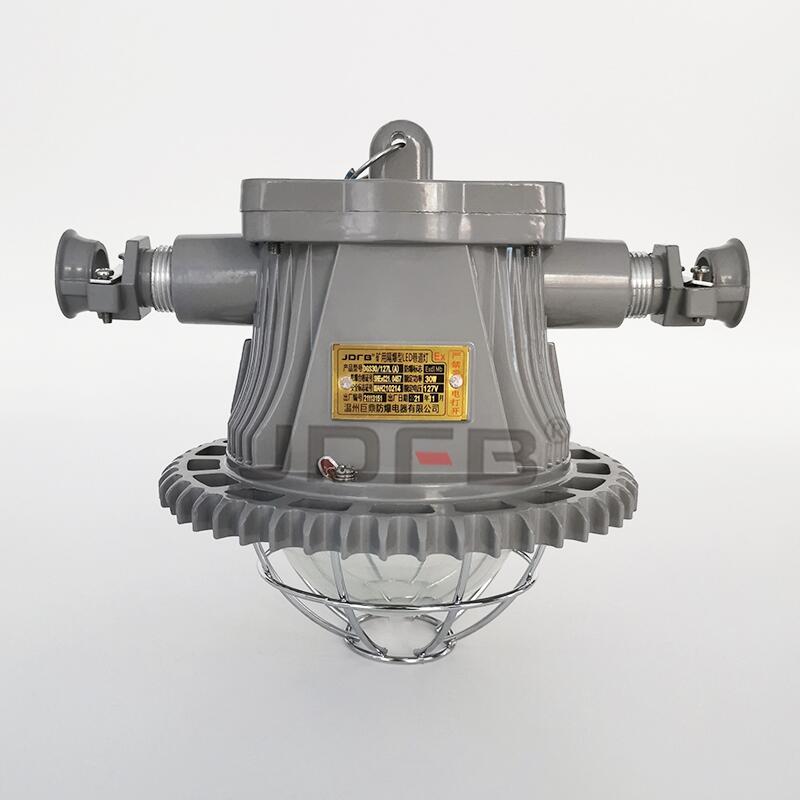

礦用隔爆LED巷道燈該巷道燈采用LED光源、交流127V的輸入電壓、隔爆型燈具結構。燈具裝配安裝后，接通電源，LED光源即點亮，燈具即工作。

由三部分組成：光源組件（含LED光源，反光部件及電子組件板部分等）、防爆殼體（含壓鑄鋁殼、鋼化

透光玻璃罩、橡膠密封件等）、防護罩。

礦用隔爆LED巷道燈安裝使用與操作

安裝前預先做好懸掛燈具的掛鉤，牢固可靠。每兩盞燈間距≤30m，若電源線撓度過大，則應該增加

中間掛鉤。

使用有地線的三芯阻燃電纜線。旋開接線腔兩端的壓緊螺母，拆卸其上電源線壓板，打開上蓋，輕拿

輕放，不要損及防爆面。將壓緊螺母、墊圈、密封圈依次套在電源線上，將電纜線伸入接線腔。

電源的零線、火線接在銅螺柱上（無極性要求），地線接在腔體的相應位置上，用套筒扳手及8螺絲批擰

裝緊固螺母及地線螺釘，連接可靠。

調整接線腔內電纜松緊適宜后，用扳手將壓緊螺母扭緊，注意不要造電纜線自身旋轉。壓緊螺母必要將

密封圈壓緊，以防止水滲入腔內，導致短路或損壞電源。裝好電源線壓板，緊固兩端螺釘。

仔細安裝上蓋，檢查上蓋防水密封圈，將上蓋輕輕旋入接線腔，對正連接孔，安裝旋緊螺栓。如果采用級

聯方式安裝燈具，級聯末端的燈具電源進線口一頭使用堵板。
