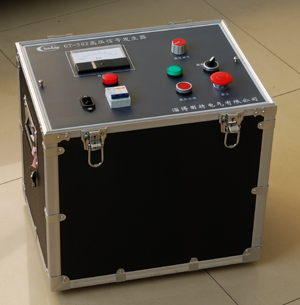

GT-502高壓信號發生器
產品簡介
GT-502高壓信號發生器主要用于6-35KV電力電纜的高阻和閃絡性故障測試，
能產生各種高壓信號，配合電力電纜故障測距儀對故障點進行測距和定點。
儀器內置升壓整流和放電裝置，功能齊全，接線簡單，操作安全方便。
產品特點
◎具有直流高壓輸出、單次放電、周期放電功能，適應不同的故障性質，配合
電纜故障測試儀器查找電纜故障。
◎臺式結構,所有控制、操作和顯示器件均設置于前面板,顯示直觀、操作方便。
◎獨特的工藝和結構，將升壓、整流和放電裝置融為一體，接線簡單、操作方
便安全、體積小、重量輕。
◎面板上添置“高壓合閘”按鈕，提高操作的安全性。
技術指標
◎輸出電壓 0-30KV，負極性，連續可調
◎充電電流 峰值不小于40mA
◎額定電容 2uF
◎工作方式 手動脈沖/周期脈沖
◎放電周期 4s（可訂制0-30s可調）
◎放電脈寬 1ms（可訂制0-3ms可調）
◎沖擊能量 900J
◎供電電源 220V±20% 50Hz±1% 1KVA
◎海拔高度 1000m以下
◎環境溫度 -5℃－40℃
◎相對濕度 ≤70％ (40℃時)
◎體積 400×380×400mm
◎質量 17kg
GTD-330電力電纜故障定點儀（跨步法）
采用瞬態跨步電壓原理，利用高壓信號發生器在外皮故障點發出的間隔脈沖，
可以大范圍的，快速確定電纜故障點方位，信號指示脈沖強弱，逐步縮小故障點距
離，越界指示明確，最后精確定點。除適用于低壓電纜快速查找接地故障，宜可應用于
各種電纜、110KV架空線的護層故障或接地查找定點。
人性化設計,德國原裝工程外殼,方便實用.
技術指標：
故障點測試有效范圍：土壤等大地環境>70m,水泥等絕緣環境>25m.
精確定點:<0.4m
質量:0.5kg
體積:20mmX11.5mmX9.4mm(主機),600mmX500mm(支架)
適用環境溫度：-25℃～+70℃
內置電源:7.2V,2000mAH可充電Li電池
