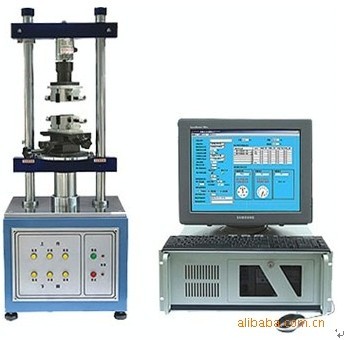

TH-5301A電腦式全自動插拔力試驗機

一、概述

本機器適用于各種連接器之插入力及拔出力測試，搭配專利設計之自動求心裝置，將可得到完全準確之插拔力試驗，利用WINDOWS，視窗中文書面設定，操作簡單方便，且所有資料皆可儲存（試驗條件、位移曲線圖、壽命曲線圖、檢查報表……等等）。此外，采用特制專用夾具，解決了各種連接器測試的夾具問題，及測試時公母連接器能自動對準，不會有吃單邊的問題。

二、測試項目

·連接器單孔插拔試驗                          ·一般壓縮，拉伸破壞試驗

·連接器整排插拔                              ·接連器單Pin與塑膠保持力試驗

·連接器插拔壽命試驗                          ·連接器NOPMAL FORCE測試

·可同時與接觸阻抗機連線（選購）

三、設備構成

·可列印及儲存圖形（插拔位移曲線圖、壽命曲線圖、檢查報表）

·測試資料儲存于硬碟（每一筆資料皆可儲存，不限次數）

·測試條件皆由電腦畫面設定，方便且快速（含插拔行程、速度、暫停時間……等等）

·檢驗報表抬頭內容可隨時修改（中英文皆可）

·檢驗報表可轉當到Excel做編輯

四、參數規格

容量選擇：50,20,5,2Kg

最小分解度：0.O1Kg或1g

試驗速度：0-200mm/min

最小微調距離：0.01mm

顯示方式：電腦終端

最大測定高度：150mm

X、Y軸移動范圍：0-75mm

傳動機構：滾珠螺桿

驅動馬達：伺服馬達

動力：電動1∮,220V,3A

控制系統：專用電腦軟件
