產品簡介：
          測量投影儀光學系統品質優良，物鏡成像清晰，放大倍率準確。在透射光照明下，輪

    廓測量誤差<0.08%；座標測量示值誤差可達（4+L/75）um。L為被測長度（單位：mm)；

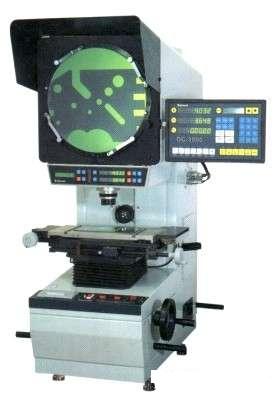

    儀器配有專用微機型打印機和腳踏開關，數據輸出和采集十分方便。PDP-3015Z正像數字

    式測量投影儀是光、機、電一體化的精密高效測量儀器。影像與工件完全同向，正立直

    觀。測量投影儀廣泛用與機械、儀表、電子、輕工等行業；院校、研究所在地及計量檢定

    部門。正像測量投影儀能高效率地檢測各種形狀復雜工件的輪廓尺寸和表面形

狀，如樣板，沖壓件，凸輪、螺紋、齒輪、成型銑刀等。

技術參數：
    1、工作臺：
          金屬臺面尺寸（mm）：340*152
          玻璃臺面尺寸（mm）：196*96
          X座標行程（mm);150
          Y座標行程（mm）：50
          Z座標行程（mm）：90（調焦）
          儀器測量精度（um）：4+L/50
          X，Y座標數顯解析度：0.001mm
    2、投影屏：
          投影屏尺寸（mm）：φ312，使用范圍> φ300（刻有米字線）
          投影屏旋轉范圍：0-360º
          旋轉角度數顯解析度：1’或0.01º
    3、物鏡
          放大倍數　 物方線視場（mm）　物方工作距（mm）
          10X（必備）　　φ30　　    　  　   77.7
          20X（選購）　　φ15　　  　         44.3
          50X（選購）　　φ6　　　            24.5
          100X(選購)     φ3                  25.3
    4、數據處理系統：DC-3000多功能數顯表，全中文顯示，可做多點采樣，座標旋轉，

         點，線，圓，距離，角度測量。
    5、儀器照明：透射與反射照明光源均為24V150W鹵鎢燈
    6、儀器電源：110V/220V（AC），50/60HZ，總功率400W
    7、冷卻方式：強制風冷（3只軸流風扇）
    8、外形尺寸（長*寬*高）mm :770*550*1100
    9、儀器重量（KG）：130
