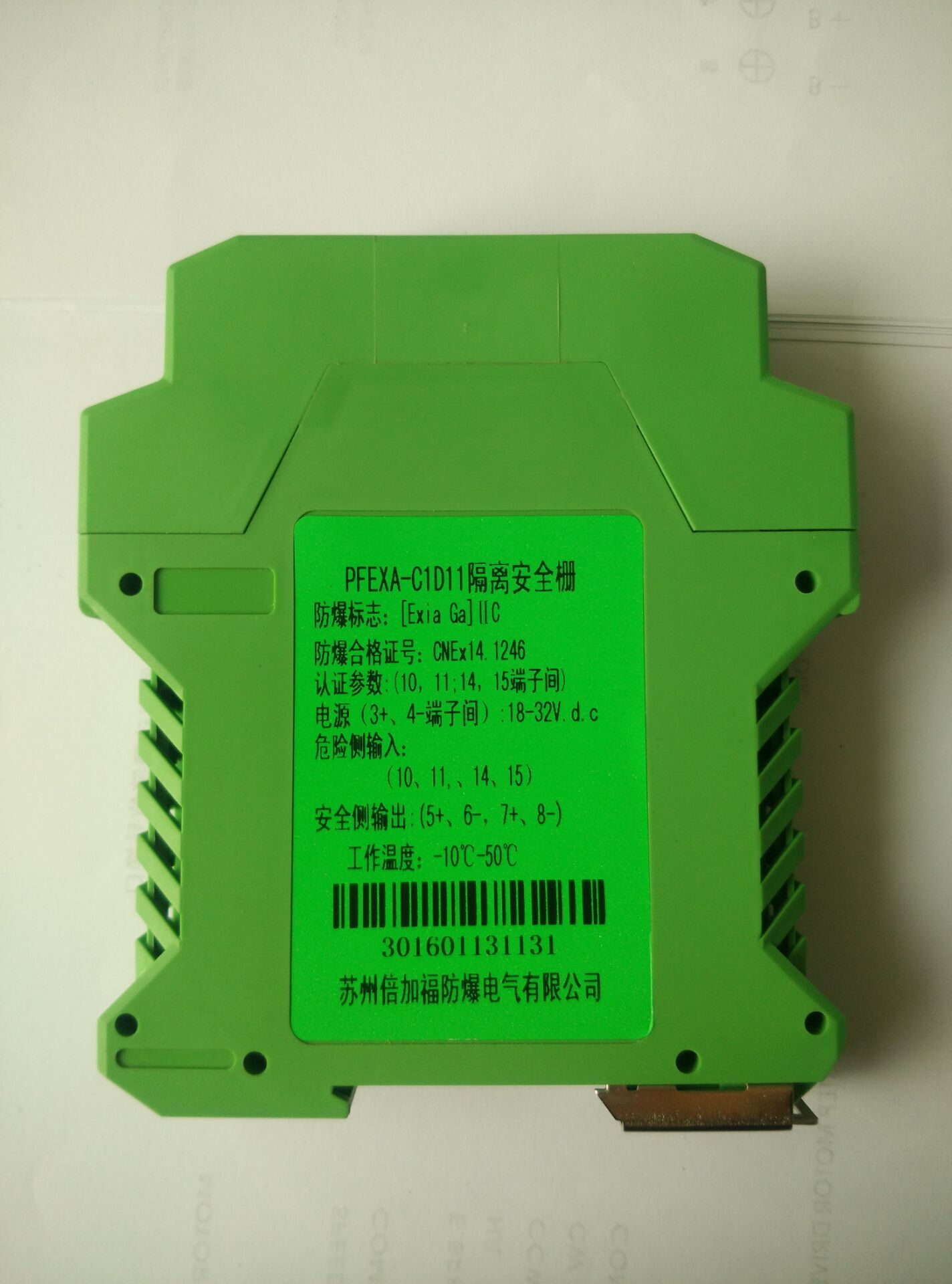

PFEXA-C1系列檢測端熱電偶隔離式安全柵

☞ 性能簡介

將來自危險區的熱電偶或毫伏信號，經隔離変送輸出單路或雙路相互隔離的電流或電壓信號到安全區，也可以通過配置的通訊接口在安全區進行串行通訊聯網。它是智能化的安全柵產品，具有在線故障自診斷功能，用戶也可以通過專用的手持式中文編程器或計算機對本產品進行輸入信號類型及輸出量程的設置。

☞ 技術參數

□   防爆標志：

［Exia］ⅡC

□  傳輸精度

±0.2%×F.S

□   危險區允許輸入信號：

        熱電偶：K、E、S、B、J、T、R、N

毫  伏：0∽20mV、  0∽75 mV、0∽100 mV

信號類型和量程在訂貨時確定，也可自行編程。

□ 向安全區輸出信號：

直流電流：0∽10 mA、4∽20mA、0∽20mA

直流電壓：0∽5V、1∽5 V、0∽10V

信號類型和量程在訂貨時確定，也可自行編程。

□   輸出負載能力：

直流：0∽10 mA；≤600Ω；4∽200mA：≤300Ω

□ 國家防爆電氣產品質量監督檢驗中心認證參數

（10、11間），（14、15間）：

    Um=250VAC/DC, Uo=6VDC, Io=10mA,

Co=28μF,  Lo=100mH,  Po=15mW

□  適用范圍：

    熱電偶：K、E、S、B、J、T、R、N及毫伏傳感器。

□ 冷端補償精度:

±1℃（預熱30分鐘）

□ 通訊（僅在安全區）：

RS232或RS485接口，當選用通訊功能時無第二輸出功能。

□ 電源：

直流18∽32v

□  功耗：

1.2W（單路20mA輸出時）

1.8W（雙路20mA輸出時）

☞輸出狀態

□  在用戶不特別指明的情況下，無論輸入信號出現何種故障狀態（開路短路反接超量程），在滿量程范圍為內輸出均跟隨輸入信號變化，但最大值不超出輸出量程的12.5%（如4mA∽20mA輸出時，最小輸出可為0mA,最大不超過22mA）。

□ 用戶可在訂貨時指定或自行通過編程器，將輸入故障狀態（同上）下的輸出設置為某一固定值，或保持輸入故障前的輸出值不變。

☞接 線 圖

☞  外型尺寸

寬X高X深（22.5mmX100mmX115mm）

☞ 安裝方法

□  35mm導軌式安裝，安裝時請注意卡位穩定、牢固。

□  請盡可能垂直安裝，以利于儀表內部熱量散發。

                垂直安裝示意圖

☞ 面板指示

□儀表正常工作時，指示燈POWER（綠色）常亮；

□輸入信號有故障報警時，指示燈ALM閃爍或常亮。

☞編程及校準

對本產品編程及校準有兩種方式可供選擇

□現場手持式中文編輯器：它可對本儀表進行功能編程及計量校準，大屏幕全中文菜單，功能齊全，操作方便，但價格較高；

□簡易型編輯器：單行液晶菜單操作，可在現場對儀表進行功能設置，使用及攜帶靈活，價格經濟；

□由于本產品采用數字化結構，并采取了環境溫度自補償，零點自動校準等先進技術，因此可常年保證準確度在規定范圍內，不需要頻繁校準。

□如在現場對智能安全柵編程，則必須將安全柵危險側連線斷開后方可接入編程器操作。

☞ 使用環境

   安裝位置不得有強烈振動，以及來自信號端、電源端及空間的超過IEC61000-4系列中第三類工業現場電磁干擾的強度，并使用環境中不得有對金屬、塑料件起嚴重腐蝕作用的有害物質。
