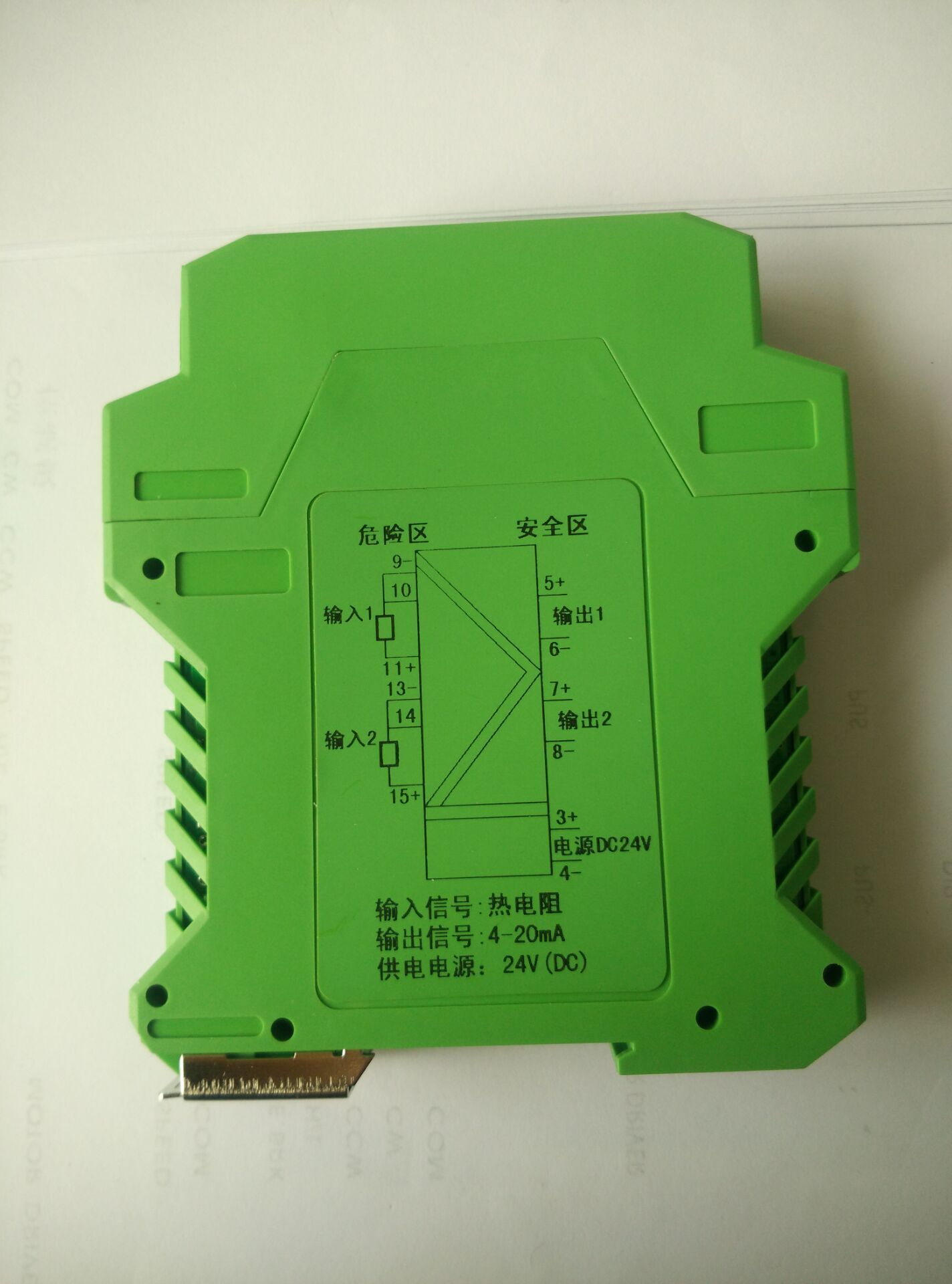

PFEXA-C2系列檢測端熱電阻安全柵





☞ 性能簡介



將來自危險區的熱電阻信號,經隔離轉換為電流/電壓信號輸出到安全區.



輸入端、輸出端及電源端三端隔離，具有在線故障自診斷等功能，是智能化的安全柵產品�？蛇x配本公司專用的手持式編程器修改參數或校準（詳見《編程器使用說明》）。







☞ 技術參數



□   防爆標志：



［Exia］ⅡC



□   危險區允許輸入信號：



        二線制，三線制熱電阻（Pt100,Cu50, Cu100,BA1,BA2等）



信號類型和量程在訂貨時確定。



□引線電阻



≤20Ω/線



□  可向安全區輸出信號：



電流信號：0（4）mA-20 mA；0mA-10mA；



電壓信號：0（1）V-5V;     0V-10V;



□   負載能力：



電流：0（4）mA-20 mA；≤300Ω；0mA-10mA：≤600Ω



電壓：0（1）V-5V; ≥1MΩ  0V-10V：≥2MΩ



□  隔離傳送準確度：



        ±0.2%F·S（25℃±2℃）



□  響應時間



    2s



□  溫度漂移：



　　　<30ppm℃



□ 介電強度:



≥2500ⅤAC (輸入/輸出/電源之間，漏電流1mA，



測試時間1min)







□  絕緣電阻：



≥100MΩ(輸入/輸出/電源之間）



□  電磁兼容：



EMC符合IEC61000----4







□ 國家防爆電氣產品質量監督檢驗中心認證



　參數：



Um=250V AC/DC



9、11端子間，10、11端子間；13、15端子間，14、15端子間：



Uo=5.6V,Io=112mA,Po=160mW



 IIC      Co : 38uF       Lo : 1mH



□ 電  源:



   直流18∽32V(典型值24V DC)



□ 功耗:



   直流24V供電   0.6W



☞輸入故障時輸出狀態



□ 跟隨方式：在用戶不特別指明的情況下，無論輸入信號出現何種故障狀態（開路短路反接超量程），在滿量程范圍為內輸出均跟隨輸入信號變化，但最大值不超出輸出量程的12.5%（如4mA∽20mA輸出時，最小輸出可為0mA,最大不超過22mA）。



☞接 線 圖







☞  外型尺寸



寬X高X深（22.5mmX100mmX115mm）









☞ 面板指示燈



□ PWR：綠色電源指示燈，儀表正常工作時常亮；



□ CH1、CH2：輸入信號狀態指示燈(紅色)。



輸入信號斷路時，相應通道指示燈閃爍；輸入信號超量程時,相應通道指示燈常亮。



☞ 使用環境



□  工作中環境溫度:



-20℃~+60℃



□  工作中允許相對濕度:



10%RH~90%RH(40℃)



□  工作中允許大氣壓力:



80KPA~106KPA



□ 儲運過程中允許環境溫度:



-40℃~+80℃



☞ 安裝方法



□  35mm導軌式安裝，安裝時請注意卡位穩定、牢固。



□  請盡可能垂直安裝，以利于儀表內部熱量散發。

                  垂直安裝示意圖





☞ 注意事項



   安裝位置不得有強烈振動，以及來自信號端、電源端及空間的超過IEC61000-4系列中第三類工業現場電磁干擾的強度，并使用環境中不得有對金屬、塑料件起嚴重腐蝕作用的有害物質。



☞編程及校準



對本產品編程及校準有兩種方式可供選擇



□現場手持式中文編輯器：它可對本儀表進行功能編程及計量校準，大屏幕全中文菜單，功能齊全，操作方便，但價格較高；



□簡易型編輯器：單行液晶菜單操作，可在現場對儀表進行功能設置，使用及攜帶靈活，價格經濟；



□由于本產品采用數字化結構，并采取了環境溫度自補償，零點自動校準等先進技術，因此可常年保證準確度在規定范圍內，不需要頻繁校準。



□如在現場對智能安全柵編程，則必須將安全柵危險側連線斷開后方可接入編程器操作。
