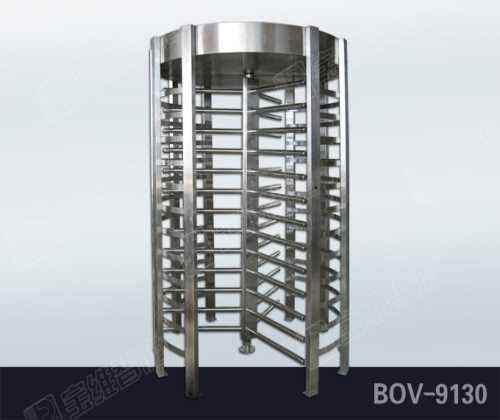

全高轉閘廠家/手動轉閘
產品資料：
   旋轉閘采用最先進的驅動控制技術，可在很大范圍內改變設計以滿足不同風格現代建筑物對智能進出控制系統的各種要求。旋轉閘特別適合于對工場外部設施、運動場、娛樂場所、停車場設施的安全、可靠保護。為人員自動出入口設計的旋轉閘，高度完善的系統具有廣泛的使用性，可與門禁讀卡機、檢票機系統連接使用，以阻止未經授權者隨之進入。
2.結構
2.1 結構主體
采用經強化處理的專用精細型材不銹鋼管。
2.2 驅動機構
   驅動機構將控制系統、傳動系統、電子鎖部件集成于一體，故可達到小體積、低噪聲、免維護。特別是它所獨具的懸浮驅動方式是寶維智能所獨有的創新技術。
2.3 主驅動方式及其控制
驅動方式采用直流電磁鐵，該電磁鐵體積/力能力處新世界領先地位，在小功率高精度自動傳動系統中取代了現行VVVF驅動方式控制下的交流電動機驅動。它的主要特點是小體積、高輸出功率、噪聲低、免維護、低轉動慣量控制，控制精度高。這些優點都是交流驅動很難達到的。
旋轉閘直流電磁鐵采用PWM調制控制器數字量通過限位元件調節轉速及精確定位。
3．運行方式
1.手動: *助動方式 *自由推動方式
2.自動啟動/停止方式
3.自動連續運轉方式
4.安防運行方式(需配置讀卡器、承重系統或生物識別系統)
選項：
•斷電情況下，可手動開鎖；
•可增設讀卡器，對講機，投幣機設備等；
•安裝在鋁合金罩中的的可伸縮部件；
•信號發生設備；隨機檢驗發生器；緊急電源供應；
•遠程控制臺或控制板（開放，鎖閉，拒絕）；
•防水頂；
•帶飾板和防雨罩；
•帶天花板。落水管替代防雨罩（由客戶連接到排水系統）；
•照明，可多項安裝在同一頂下。
標準技術參數：
機箱尺寸：  1330深*1500寬*2300高（MM）(可定制）
擺臂長：    570mm
重量：      約200Kg/單臺
擺臂傳動角度：120度
擺動方向：  單向或雙向
電源電壓：  AC220±10% V,50HZ
驅動電機：  直流電磁鐵 30W/24V
輸入接口：  繼電器開關信號或RS485電平信號
通行速度：  約40人/分鐘（常開），25-30人/分鐘（常閉）
閘門開、關時間： 1-2秒
機箱材料：  國標304號不銹鋼框架結構
工作環境:   室內、室外(配防雨架)
通信控制接口：RS485標準（訂制）
正常使用壽命：500萬次
溫度：-30℃—80℃
濕度:5%--90%
產品結構及其工作原理
通道閘機械系統
  通道閘機械系統分為結構架和機芯兩部分。結構架作為載體，其上安裝有方向指讀寫裝置、機芯組成主要有電機、主板、機架、固定架、傳動軸、閘門、防塵防水蓋、護欄等；
通道閘電控系統
    電控系統由讀卡器、主控板、限位開關、變壓器、電池、電磁鐵、繼電器等組成。
讀卡器（自備）:讀取卡上信息并經判斷處理后，向主控板發出申請通過信號（開關信號）；
系統工作原理
1）打開電源，3秒后系統進入工作狀態。
2）讀卡器讀到有效卡時，峰鳴器會發出悅耳聲響，向行人提示讀卡成功；同時還對從卡中讀到的信息進行判斷、處理，并向主控制板發出申請通過信號；
3）主控板接收到讀卡器，并經綜合處理后，向電機發出有效控制信號，使電機運轉，限位開關控制電機動轉角度，閘門打開（常開模式時，電機不動作），允許行人通行。
