| 伺服電機專用 |
 |
 |
| ● 正反轉零間隙，拆裝方便； ● 高靈敏度，傳遞力矩大； ● 無需潤滑，無噪音，無扭矩損失； ● 不銹鋼膜片補償徑向、角向和軸向偏差； ● 高傳動精度和可靠性，使用壽命長； ● 常用于伺服電機、步進電機聯接； ● 材料：軸套為C45鋼和不銹鋼彈性膜片。 |
|

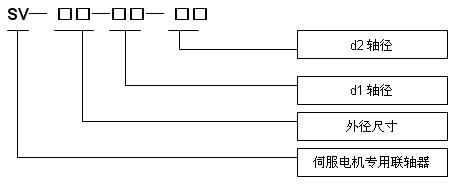

| 示例：SV-56-19-10 | |
| 56：外徑尺寸：56mm; | |
| 19：d1軸徑為：19mm； | |
| 10：d1軸徑為：10mm； | |
| 選型指南： | 單位: mm
|
型號
|
Φd1Φd2
軸 徑 |
ΦD
|
ΦD1
|
L
|
L1
|
W
|
M
|
| SV -56-□□-□□ | 8 10 11 12 14 16 18 19 20 |
56
|
32
|
45
|
20
|
5
|
M5
|
| SV- 68-□□-□□ | 11 14 16 18 19 20 22 24 25 |
68
|
40
|
56
|
25
|
6
|
M6
|
| SV -82-□□-□□ | 14 16 18 19 20 24 25 28 30 35 |
82
|
54
|
66
|
30
|
6
|
M6
|
| SV- 94-□□-□□ | 14 16 18 19 20 24 25 28 30 35 38 |
94
|
58
|
68
|
30
|
8
|
M8
|
| SV- 104-□□-□□ | 19 22 24 25 30 35 38 40 42 |
104
|
68
|
80
|
35
|
10
|
M8
|
| SV -126-□□-□□ | 22 24 30 35 38 40 42 45 50 |
124
|
78
|
91
|
40
|
11
|
M10
|
| SV -144-□□-□□ | 30 34 37 40 45 50 55 60 |
144
|
88
|
105
|
45
|
12
|
M12
|
型號
|
額定扭矩
(N.m) |
最大扭矩
(N.m) |
最高轉速
(rpm) |
慣性力矩
(kg.㎡) |
靜態扭矩剛性
(N.m/rad) |
徑向偏差
(mm) |
角向偏差
( °) |
軸向偏差
(mm) |
重量
(kg) |
| SV -56-□□-□□ | 25
|
50
|
20000
|
0.1×10-3
|
15×103
|
0.02
|
1
|
±0.5
|
0.3
|
| SV- 68-□□-□□ | 55
|
110
|
15000
|
0.28×10-3
|
28×103
|
0.02
|
1
|
±0.8
|
0.5
|
| SV -82-□□-□□ | 80
|
160
|
14000
|
0.85×10-3
|
81×103
|
0.02
|
1
|
±1.0
|
1.0
|
| SV- 94-□□-□□ | 170
|
340
|
11000
|
1.5×10-3
|
165×103
|
0.02
|
1
|
±1.0
|
1.4
|
| SV- 104-□□-□□ | 240
|
480
|
9800
|
2.4×10-3
|
240×103
|
0.02
|
1
|
±1.0
|
2.1
|
| SV -126-□□-□□ | 420
|
840
|
8000
|
6.3×10-3
|
410×103
|
0.02
|
1
|
±1.0
|
3.1
|
| SV -144-□□-□□ | 700
|
1400
|
6800
|
9.2×10-3
|
760×103
|
0.02
|
1
|
±1.0
|
4.9
|
說明:慣性格力矩和重量按最大孔徑計算。
