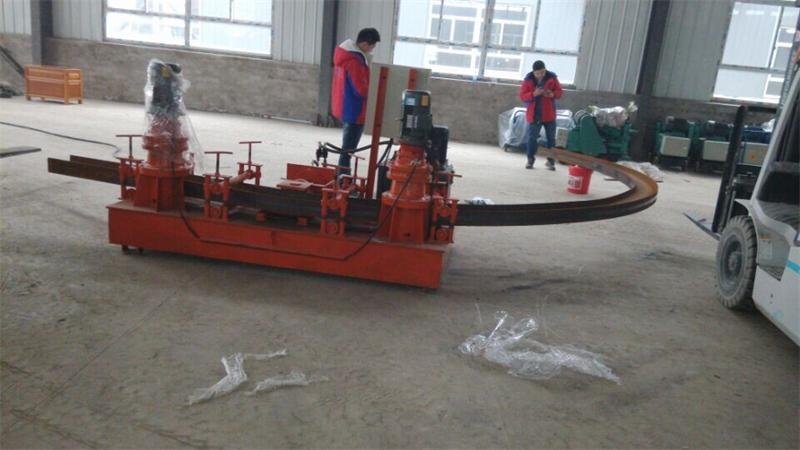

鑫隆WXH250工字鋼冷彎機 多功能鋼冷彎機效果看得見

WXH250工字鋼冷彎機 鋼彎拱機 工字鋼彎拱機 液壓工字鋼彎拱機

自動成型鋼彎拱機

WXH系列冷彎機是我廠自主研制的一種多功能型鋼冷彎設備，國內。主要用于C型鋼、工字鋼、角鋼、槽鋼、道軌、方鋼、鋼管等型鋼的拱形卷圓、變徑、定角彎曲。采用數顯編碼器編程，使液壓操縱系統定位準確，所彎型鋼一次自動成型，效率高、操作方便。

液壓工字鋼彎拱機主要對鋼拱架進行冷加工，可分為兩類：一，普通工字鋼彎拱機 二，數控液壓工字鋼彎拱機。

主要應用區域：公路隧道、鐵路隧道、地鐵隧道、水利水電引水涵洞、天然氣管道、通信管道、地下通道等

可彎曲型鋼有：工字鋼 H型鋼，槽鋼，V型鋼，U型鋼等，特殊型鋼可定做。

WXH系列冷彎機特點

控制方面：數控彎拱機有控制器控制，

2，操作方面：無限進料，可進可退，油缸進度尺寸自動定位無需人工測量，彎曲尺寸自動讀數損，對工件無劃傷，使用壽命更長。


WXH250冷彎機主要技術參數：
型材規格 14-25工字鋼
小彎曲半徑 ≥2m
油缸推拉速度 8-15mm/sec
主動輪轉速 7-10r/min
 液壓系統動力 25mpa

轉動電機功率：4KW
總功率 10kw
整機質量 2560kg

WXH系列冷彎機結構組成

液壓冷彎供機由三套主電機及減速器組，主動滾輪。被動滾輪及油泵電機，齒輪泵，溢流閥，電磁轉向閥工作沒缸組成的液壓工作站等部件組成。

WXH系列冷彎機工作原理

將工字鋼放在冷彎機上，與減速帶動的滾輪接觸后，將壓緊手柄進給鎖緊，啟動電機油泵組，由電動油泵輸出的高壓溢流閥（可調整所有壓力），進入集成塊到電纜閥，有電液閥和動點開關（點進，點退）控制油缸工作，工作油缸推進，將工字鋼與三個支撐游輪壓緊并為發生彎曲變形是時開始計算，油缸推進的長度進程為10mm-15mm,開主電機帶動工字鋼工作，反復操作，達到所需為止。

WXH系列冷彎機彎曲系統

主動滾輪，被動滾輪采用特殊材料，經整體熱處理，減少游輪磨
