Schubert Salzer的球扇閥用于各種要求苛刻的關閉和控制任務，特別是對于臟污、磨蝕和糊狀介質。這種閥門設計的特點是具有的驅動比和高流量。由于球扇閥的特殊設計，流動介質的全部力被軸承軸頸吸收。因此，氣動和電動執行器需要非常低的驅動力。

球扇閥設計原理
這些截止閥和控制閥的核心是一個球形扇區，可以作為節流元件旋轉 90°。在惡劣的操作條件下，球形扇區通過外殼中易于更換的座環密封介質。球扇區的一部分用于關閉，另一部分的孔直徑通常約為標稱閥門直徑的 80%。為了避免在熱載荷或機械載荷下產生張力，軸承和軸封安裝在軸承座的擺錘軸承襯套中。軸通過帶有集成彈簧元件的自調節 PTFE 填料進行密封。球扇閥具有中心軸承和穩定的軸承軸頸。因此，在旋轉運動過程中，球扇區不會抬起閥座密封件。恒定的驅動扭矩幾乎不受壓差變化的影響。

球扇閥的優點
即使對于臟污、磨蝕性和糊狀介質，磨損也最小
在廣泛的控制范圍內實現精確控制
通過安裝軸頸實現小驅動力
高 KVS 值
堅固緊湊的設計
使用壽命長，運行成本低
易于維護和維修
無流動偏轉
由于采用橢圓流幾何形狀，紙張無需脫水

由于其設計，球扇閥經常與旋轉旋塞閥進行比較。球扇閥和旋轉旋塞閥之間的主要區別在于軸承的類型。通常，旋轉旋塞閥配有偏心軸承。這導致關閉裝置在打開座椅時會從座椅上抬起。這意味著當閥門完全或部分打開時，密封表面會暴露在磨蝕性介質的持續侵蝕下。在含有固體的懸浮液的情況下，介質會進入旋轉錐體和密封圈之間，損壞表面并隨后導致泄漏。另一方面，球扇閥具有中心軸承，這意味著球扇區在旋轉運動期間不會從閥座上抬起。球扇區表面上的沉積物被閥座環剝離，當閥門關閉時，閥座環和球扇區之間不能滯留任何固體。

球扇閥的有利密封理念與閥座部分的各種材料和表面處理相結合，是長使用壽命和可靠運行的基礎，特別是在具有磨蝕性、高粘度或纖維介質的應用中。

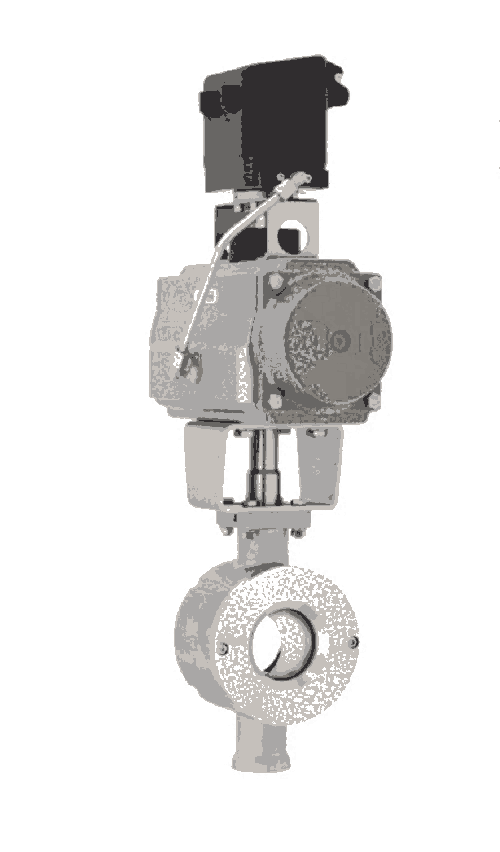

類型 4030 – 球扇形電機閥
4030 型球形電機閥用于許多工藝工程過程的關閉和控制任務，特別是磨蝕性、糊狀和纖維流體。該系列的特點是高的驅動比（300：1）和高流速。

大�。�
DN 25 - DN 300
公稱壓力：
DN25 - DN50： PN40， ANSI#300， ANSI#150
DN65 - DN100： PN25， ANSI#150
DN125 - DN300： PN16， ANSI#150
材料：
不銹鋼 1.4408 / 1.4404
溫度：
流體溫度 -40 °C 至 220 °C
取決于密封設計

連接
中間法蘭 - 版本

輔料
限位開關
位置反饋
零電壓復位
...

電機驅動
變速驅動器或三點驅動器
電壓 230 伏交流電， 115 伏交流電， 24 伏交流電，
400 V，24 VDC

驅動器變體
電動旋轉執行器（打開/關閉，控制）

應用
液體、懸浮液和氣體，無論是否被污染、磨蝕性或糊狀。
