半焊接板式換熱器是特別被提供用于加熱和腐蝕性介質的冷卻，廣泛應用于氨氣制冷、硫酸、燒堿、石化、冶金、機械、制藥、食品等行業領域，特別適用于氨和氟利昂等制冷劑的蒸發和冷凝，對于化工和一般工藝熱交換中對墊片產生腐蝕的介質亦是理想的熱交換設備。

一、工作原理

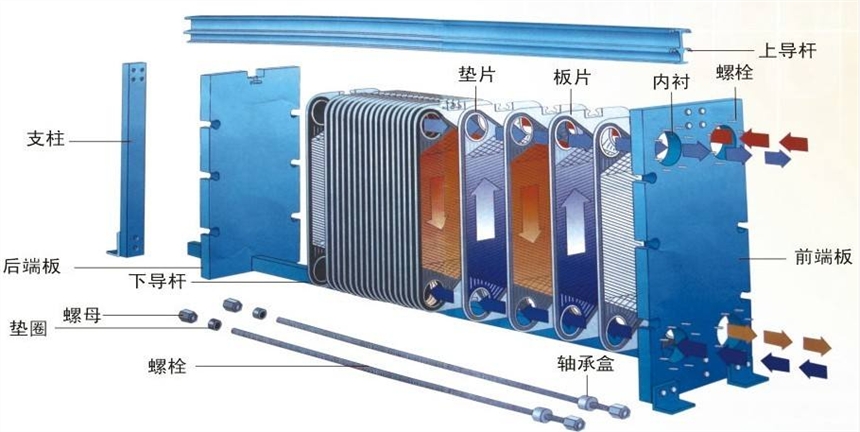

半焊接板式換熱器的結構，是每兩個波紋板背對背地定位并通過激光，沿著為半焊接PHE的墊圈設計的密封槽焊接在一起作為“盒”。即每兩塊波紋板焊接在一起，然后將它們組合在一起并用墊片密封。PHE的半焊接板專門用于腐蝕性介質，這種結構一側是焊接密封，另一側為墊片密封，消除了腐蝕密封條的風險。敏感性介質流經焊接流道，常規介質流經常規流道進行換熱。

二、優勢

1、激光焊接一安全高效

采用成熟的激光焊接技術，再用密封墊密封，傳熱效率高，使用壽命長，不易泄漏，便于檢修，安全系數高。

2、板片材質一耐高溫高壓

半焊式板式換熱器的板片采用304/316L/鈦板/哈氏合金高強耐腐蝕材質壓制，無懼高腐蝕高溫度介質，高承壓5.0MPA。

3、免粘結膠墊設計一密封久、高抗腐蝕

由于氯丁橡膠密封墊圈具有很高的抗腐蝕性，因此激光半焊板式換熱器采用此種材質作為墊圈原料，免粘結系統將墊圈安裝在一個專門設計的凹槽中，使墊圈與媒介的接觸面積減到最小，延長其使用壽命。封墊圈還具有清洗容易及抗熱應力能力好的優點。

4、獨特的流道設計一增強換熱

流道設計可以增加介質流進板式換熱器時的紊流強度，增強換熱效果并減少相應的壓力損失。即使介質在換熱器內流速很低，亦可得到高的換熱效果，為了滿足不同的工況的要求，我們有不同板型可供選擇。

5、可調尺寸一拆裝方便

拆裝簡單，可將密封墊片封閉的板片拆開進行清洗或進行清洗或板片組的替換。安裝簡單，維護簡捷�？蛇M行清洗與修復，使用壽命長，運行費用低�？伤苄詮�，調整靈活。可通過增加或減少板片組進行換熱量的調整。

三、應用行業

1、制冷空調和暖通行業：可作為蒸發器氣體過熱器，液體過冷器，熱回收器等；

2、化工行業：加熱，冷卻，蒸發，冷凝過程；

3、冶金行業：軋機，連鑄機制冷機的潤滑油冷卻，循環水冷卻；

4、電力工業：變壓器油，透平油冷卻；

5、輕紡造紙業：廢氣，廢液的余熱利用；

6、區域集中供熱：汽-水供熱，中間換熱站，二次系統水加熱；

7、醫藥行業：注射用水，血漿制造。

半焊接板式換熱器，被廣泛應用于食品、醫藥、市政供水、冶金、電力及化工等行業。
