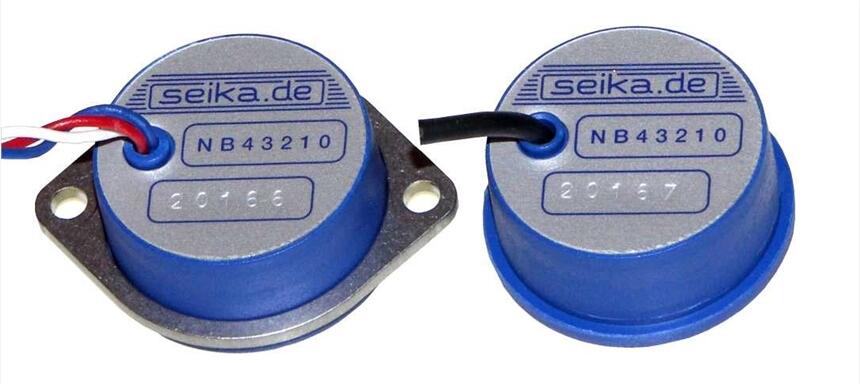

德國seika傾角計NA系列型號參數介紹
共享技術規格
| 電源電壓1) | 9V … 30V 直流 | 方面 | 見尺寸圖 |
| 當前繪制 | 約 2毫安 | 參考電壓輸出3) | 5,00 伏 |
| 外部調節電源電壓2) | 5伏 | 參考電壓的溫度漂移 | < 25 ppm/千 |
| 使用外部電源電壓 5V 汲取的電流 | 大約 1毫安 | 參考電壓輸出的電流 | 5毫安 |
| 工作溫度 | +85°C | 輸出電阻 | 約 100 歐姆 |
| 工作溫度 | -40°C | 保護 | 防護等級 65 |
| 儲存溫度 | +90°C | 重量（傳感器不包括安裝環和電纜） | 18,5 克 |
| 儲存溫度 | -55°C | 環境濕度 | 0… 射頻 |
| 信號輸出的信噪比 (0…10kHz) | <150μVss | 電信噪比 | >85dB |
|
45°傾斜時的橫向靈敏度 |
<1% 的測量值 | 電壓偏移（在 Cero 度傾斜時） | 2,5 伏 |
| 穩定時間（到實際值的 98%） | <0,3 秒 | 輸出電壓范圍 | 0.05V ... 4.95V |
| 終端 |
3 (4) 根高柔性電纜，?ca.1mm，長度 18cm 可選：屏蔽電纜 ?2,1mm |
||
筆記：
1) 標準電源電壓
2) 可選的外部調節電源電壓
3) 參考電壓輸出 (+5,00 V) 僅可選連接（僅用于接線端子）
每個傳感器都將提供單獨的校準日期（偏移量、靈敏度）和校準記錄。
NA2-05 和 NA2-10 型技術規格
| 類型 | NA2-05 | NA2-10 |
| 測量范圍 | ±5度 | ±10度 |
| 解析度 | <0,001度 | <0,002度 |
| 標稱靈敏度 | 400mV/度 | 200mV/度 |
| 輸出電壓范圍 | 2,5V±2V 在±5° | 2,5V±2V 在±10° |
| 整個測量范圍內的線性偏差 | <±0,02度 | <±0,03度 |
| 在 -25°C...85°C 溫度范圍內的靈敏度偏移 | <2% | <2% |
| 零點溫漂 | ±0,002 度/開爾文 | ±0,002 度/開爾文 |
NA3-30、NA4-45 和 NA4-70型技術規格
| 類型 | NA3-30 | NA4-45 | NA4-70 |
| 測量范圍 | ±30度 | ±45度 | ±70度 |
| 解析度 | <0,005度 | <0,01度 | <0,01度 |
| 標稱靈敏度 | 66,6.. mV/度 | 44,4.. mV/度 | 28,57 毫伏/度 |
| 輸出電壓范圍 | 2,5V±2V 在±30° | 2,5V±2V 在±45° | ±70° 時為 2,5V±2V |
| 整個測量范圍內的線性偏差 | < 0,06 度 | < 0,14 度 | < 0,28 度 |
| 在 -25°C...85°C 溫度范圍內的靈敏度偏移 | <2% | <2% | <2% |
| 零點溫漂 | ±0,002度/開爾文 | ±0,003 度/開爾文 | ±0,003 度/開爾文 |
尺寸和連接
|
|
