特征
描述

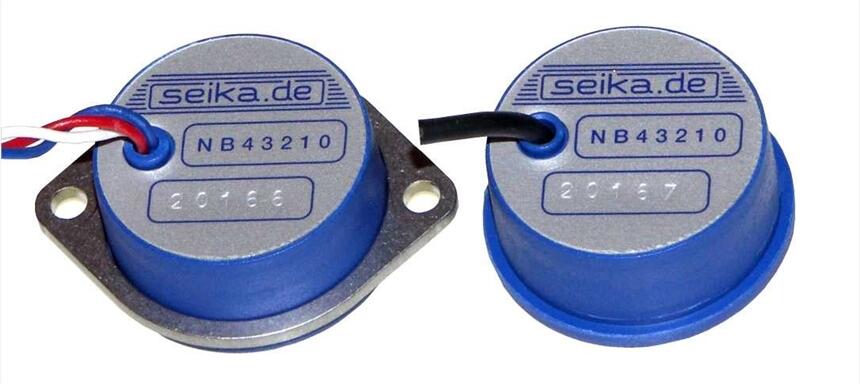

N2、N3 和 N4 是電容式液體傾角儀，帶有集成傳感器電子元件。它們采用模擬直流輸出制造。傳感器電子器件只需要小的功率，并與具有高精度、高信噪比和高長期穩定性的電容式初級變壓器結合使用。
應用
傾角計 N2、N3 和 N4 適用于需要小型光傳感器來測量相對較大傾角的應用。
技術規格
根據要求：PWM 輸出
每個傳感器都將提供單獨的校準日期（偏移和靈敏度）
尺寸（毫米）和連接
該測量技術使要測量的角度與輸出信號之間存在線性關系。確定的角度與當地的重力加速度無關，這意味著無論在哪里進行測量，無論是在歐洲、澳大利亞、珠穆朗瑪峰還是在月球上，都可以在任何地方正確測量傾角。
典型應用領域包括測量儀器和檢測系統、車輛、自動化和安全工程、科學設備、醫療和通信設備以及導航系統。
類型
N2
N3
N4
測量范圍
±10度
±30度
±70度
解析度
< 0,002 度
<0,005 度
<0,01 度
線性偏差
測量范圍的 0.2%
橫向靈敏度
<1% 在 30° 傾斜
穩定時間
<0,3 秒
電源電壓 U b (調節)
5伏
允許的電源電壓范圍 U bz
3V ... 6V
機械過載電阻
10 000 g（約 100 000 m/s 2）
U b = 5V 時汲取的電流
約1mA
防護等級
IP65
工作溫度
-40°C ... +85°C
拉格溫度
-45°C ... +90°C
重量（在金屬外殼中，不含電纜）
18,5 克
標準電氣連接
3 根高度靈活的彩色編碼線 ?1mm，長度約 18 厘米（可根據要求提供特殊長度）
替代電氣連接
0.5m 強力、柔性、屏蔽電纜 ?2.1mm（可根據要求提供特殊長度）
3 根帶有 Teflon 絕緣的柔性彩色編碼電線，用于擴展溫度范圍
U bN = 5 伏 時的模擬直流輸出值
靈敏度
大約 12mV/度
大約 6mV/度
大約 3.6mV/度
靈敏度溫度漂移
-0,17% / K
-0,12% / K
零點溫漂
<±0,05mV/K
<±0,025mV/K
Ub=5V 時的零偏移
(2,5±0,1)Volt - 一般：0,5Ub±4%
輸出阻抗
10 歐姆
注意力！電源電壓不得超過 6 伏，極性不得顛倒。
