Pulsar面積-速度流量計AVFM 6.1系列
AVFM 6.1 適用于明渠流量應用，例如進水流量監測、出水流量監測、廢水、雨水、工業廢水應用和灌溉水流量測量。其易于使用的菜單驅動設置意味著 AVFM 6.1 面積速度流量計只需幾分鐘即可為您提供重要的流量測量結果。
面積-速度流量測量方法是所有流量測量中常用的方法。Greyline 面積速度流量計使用浸沒式超聲波傳感器測量流動液體的液位和速度，以計算明渠或管道中的流量測量值。傳感器安裝在管道內或通道底部。只需將管道直徑或通道尺寸輸入隨附的控制單元，面積速度流量計就會自動計算并顯示流量測量值。

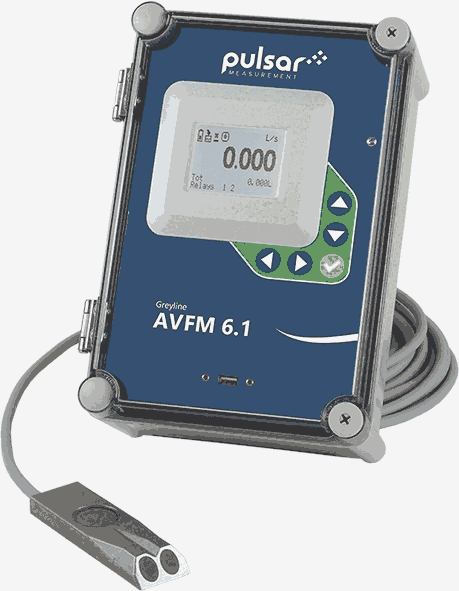

Pulsar面積-速度流量計AVFM 6.1
特征介紹：
無需水槽或堰——潛水式超聲波傳感器同時測量速度和液位以計算流量。沒有運動部件磨損、臟污或堵塞。
Greyline AVFM 6.1 內置的 5 按鈕鍵盤、直觀的菜單和大型背光 LCD 顯示屏使 Greyline AVFM 6.1 成為市場上對操作員友好的區域速度流量計。
快速、簡單、安裝和設置。
在更廣泛的操作條件下提高性能。
在 LCD 顯示屏上一目了然地查看流速、速度、液位、累加器、繼電器狀態和重要的診斷信息。
三個用于流量、速度和液位的隔離 4-20 mA 輸出，以及兩個用于脈沖輸出或警報的繼電器輸出。
650 萬點數據記錄器，可提高數據監控、控制和報告的靈活性。
過去 365 天的小、和總流量數據可在 LCD 顯示屏上顯示，或直接下載到 USB 以便于報告。
僅通過兩條帶有可選 Modbus RTU 串行通信輸出的電線即可監控流速、總體積、運行時間和診斷信息。
Pulsar面積-速度流量計AVFM 6.1系列
技術規格：
渠道類型
圓管、矩形、梯形、蛋形或自定義形狀
電子外殼
NEMA4X (IP 66) 聚碳酸酯，帶透明防碎蓋
準確性
電平：讀數的 ±0.25% 或 ±0.08 英寸，以較大者為準。重復性和線性度 0.1%。
速度：讀數的 ±2% 或 ±0.012 m/s (0.04 ft/s)，以較大者為準。要求固體或氣泡小尺寸為 100 微米，小濃度為 75 ppm。重復性和線性 0.5%
展示
白色背光矩陣 - 顯示流量、累加器、繼電器狀態、操作模式和校準菜單
編程
內置 5 鍵校準器，可選擇英語、法語或西班牙語
電源輸入
100-240 V AC 50/60 Hz， 10 VA。
可選：9-32 V DC， 10 W
輸出
3 隔離 4-20 mA、1000 ohm、（流量、液位和速度）或 0-5 V DC（通過菜單選擇）
控制繼電器
2 個繼電器，“C”型干接點，額定 5 amp SPDT；可編程用于流量比例脈沖（采樣器/累加器）、流量和/或液位報警
數據記錄
可編程的 2600 萬點數據容量、時間和日期戳以及格式化的流量報告，包括總計、平均值、小值、值和發生時間。包括 USB 輸出到閃存驅動器和 Windows 軟件
工作溫度（電子）：
-20 °C 60 °C（-5 °F 140 °F）
近似裝運重量
4.5 公斤（10 磅）
QZ02L 傳感器規格
速度測量范圍
0.031 m/s 6.2 m/s（0.1 ft/s 20 ft/s）和在含有小尺寸為 100 微米的氣泡或固體的流體中反向流動 -1.5 m/s（-5 ft/s）和作為聲反射器的濃度為 75 ppm
液位測量范圍
小壓頭：25.4 毫米（1 英寸）。揚程：4.57 m（15 英尺）
工作溫度
-15 °C 80 °C（5 °F 175 °F）
暴露材料
316不銹鋼、環氧樹脂、聚氨酯
傳感器電纜
7.6 m (25 ft) 潛水聚氨酯護套，屏蔽，3 同軸
傳感器安裝
包括 MB-QZ 不銹鋼安裝支架
溫度補償
自動、連續
Pulsar面積-速度流量計AVFM 6.1系列
選項：
描述：
工業自動化協議
通過 RS-485 的 Modbus RTU
傳感器電纜
15 m (50 ft) 或 30 m (100 ft) 潛水式，從傳感器連續 - 或拼接總長度 150 m (500 ft)
傳感器電纜接線盒
NEMA4 聚碳酸酯帶連接端子條
外殼加熱器
恒溫控制 -40 °C (-40 °F)；推薦用于低于 0 °C (32 °F) 的溫度
本質安全屏障
用于 I、II、III、Div 類中的傳感器安裝。I、II、C、D、E、F、G 組危險場所
傳感器
分離式非接觸式超聲波液位傳感器和浸沒式速度傳感器
傳感器安裝帶
不銹鋼傳感器安裝帶，用于直徑 150 毫米 1800 毫米（6 英寸 72 英寸）的管道
