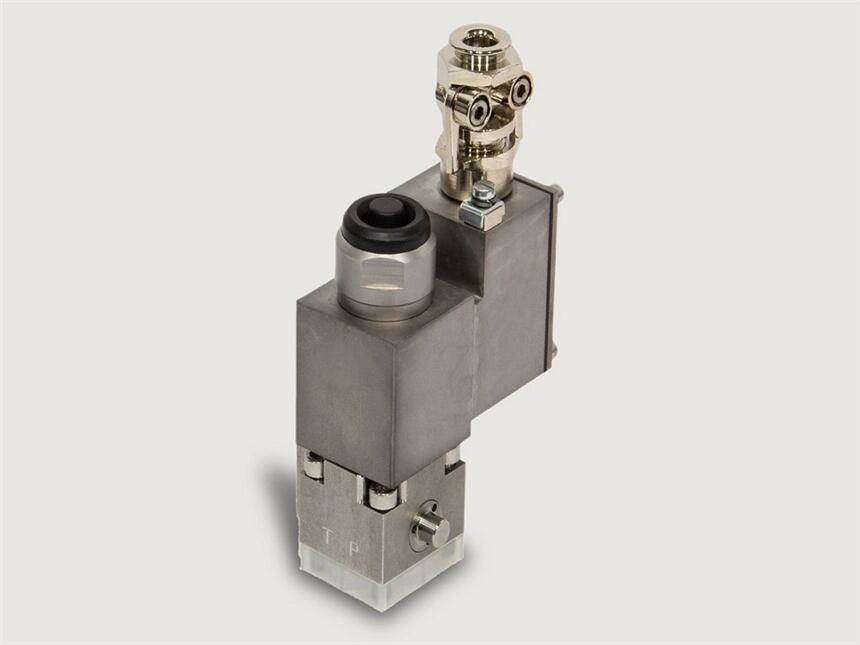

BIERI方向提升閥 ATEX WVHX-4B

WVHX 系列以外的 BIERI 閥座閥是 NG4 尺寸的直動式無漏油閥，適用于使用礦物油的高達 700 bar 的恒壓范圍。這些電動閥門適用于需要標記 II 2G EX IIC T4 Gb 的設備的易爆區域。

BIERI方向提升閥 ATEX WVHX-4B特征好處
1.表面貼裝主體 NG4，700 bar，-20°C
2.符合 ATEX 和 IECEx 的電磁線圈 II 2G Ex eb mb IIC T4 Gb 的防爆標記專利，完全壓力補償，杠桿磁力和強大的復位彈簧
3.陶瓷閥球和特殊鋼制成的硬質閥座
4.四位電磁線圈，更換線圈無需打開壓密空間
5.2/2-、3/2- 和 4/2- 座緊方式功能，具有定義的模式
6.的耐磨性和對污染的不
7.4x 90° 可旋轉和可更換插入式線圈
8.高耐腐蝕性
9.在所有壓力狀態下安全快速地切換

BIERI方向提升閥 ATEX WVHX-4B應用
危險區域的液壓系統
起重和運輸系統
液壓工具
測試臺和系統
建造

BIERI方向提升閥 ATEX WVHX-4B設計
帶有硬化封閉元件作為錐座或球座
電磁線圈可轉動（90° 步長）和可更換
安裝在單個底板上作為“獨立”閥門或安裝在
帶有底板的閥組中（參見技術數據表 EAP-4B 和 APH/X-4B）
作為帶電磁驅動的 2/2、3/2 或 4/2（先導式）閥
帶密封緊急手動操作裝置

BIERI方向提升閥 ATEX WVHX-4B技術數據
液壓油 符合 DIN 51524 標準的礦物油，點火溫度高達 185 °C（可根據要求提供其他流體）
流體溫度范圍 -20 80 °C（流入和流出）
環境溫度范圍 -20 55 °C（閥組小間隙 14 mm）
-20 65 °C（“獨立”閥門）
粘度范圍 5 400 平方毫米/秒
移植 NG 4 根據 Bieri 標準
限度。運營壓力
必須遵守 P 到 A、B 到 T 的 700 bar壓差！(pp ≥ pA (pB) ≥ pT)
限度。流量 12 升/分鐘
過濾（推薦） 根據 NAS 1638 6 類標準。ISO/DIN 4406 17/15/12
占空比直流
電磁閥電壓（標稱功率） 24 伏直流 (17W)
電壓容差 +/- 10%
切換時間 40 - 120 毫秒
防護等級 符合 EN 60529 / DIN 40050 的 IP 63（電磁閥 IP 66）
重量 見技術數據表
材料 耐腐蝕鋼和鋁
（線圈外殼：ZnNi - 防腐蝕）

BIERI方向提升閥 ATEX WVHX-4B
