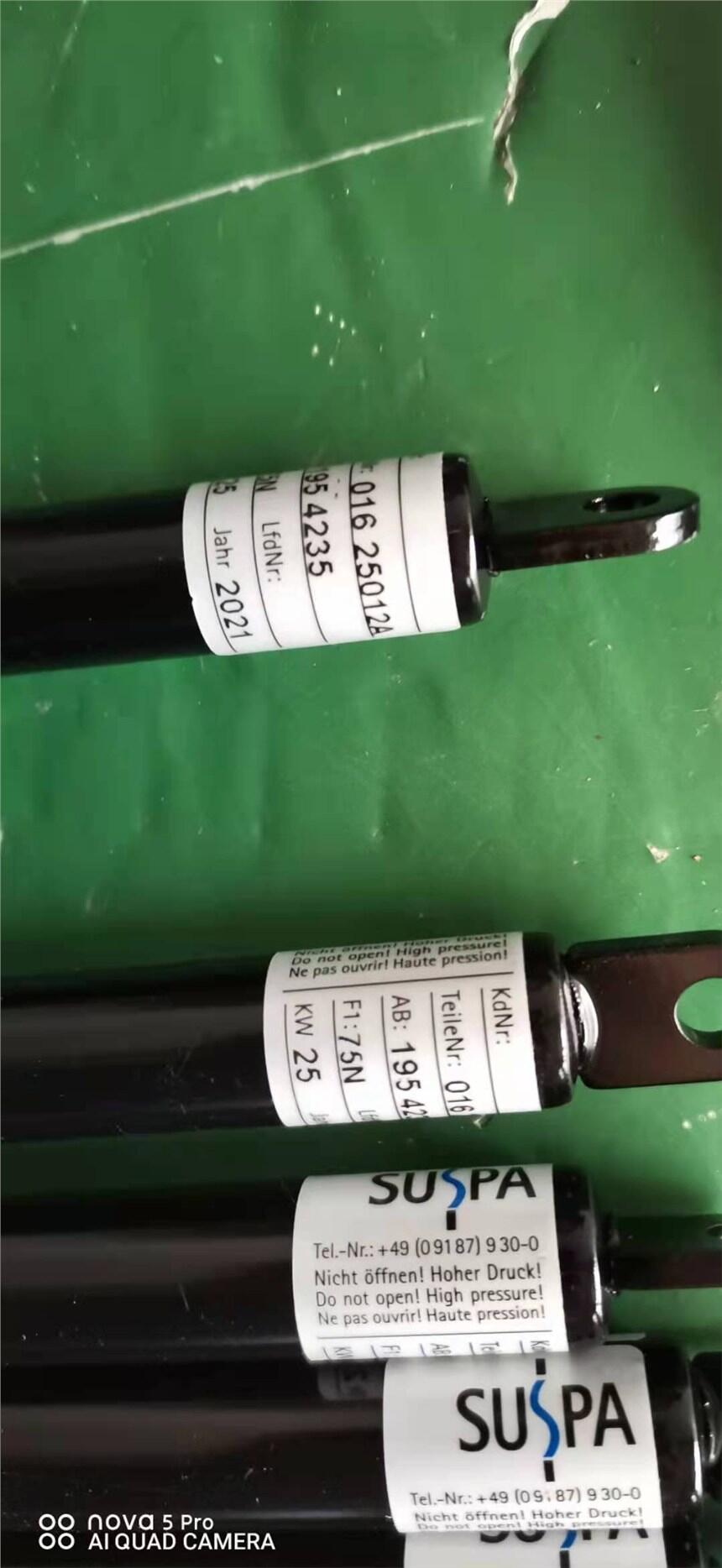

suspa彈性可鎖氣彈簧標準方案
蘇世博® 彈性可鎖定氣彈簧可確保精確鎖定任何類型的襟翼和運動系統，并提供方便的打開和關閉方式。由于各種不同的釋放系統和連接元件，可鎖定氣彈簧支持各種應用。
好處
| 類型 | ? 管徑(mm) | ? 活塞桿(mm) | 行程(mm) | 拉伸力* F 1 (N) | 彩管 | 彩色活塞桿 | 鎖定類型 |
|---|---|---|---|---|---|---|---|
| EL1 | 22 | 10 | 20 - 250 | 200 - 800 | 黑色的 | 特尼弗 | 松緊帶 |
| EL2 | 28 | 10 | 20 - 250 | 200 - 1,000 | 黑色的 | 特尼弗 | 松緊帶 |
* 可以以 50 牛頓為單位選擇拉伸力。
| 長度(mm) |
行程(mm) |
? 管徑 (mm) |
類型 |
訂單號 | |
|---|---|---|---|---|---|
| 延長長度 L out | 壓縮長度 L in | ||||
| 110 | 90 | 20 | 22 | EL1 | 02752293 |
| 28 | EL2 | 02752304 | |||
| 130 | 100 | 30 | 22 | EL1 | 02752294 |
| 28 | EL2 | 02752305 | |||
| 150 | 110 | 40 | 22 | EL1 | 02752295 |
| 28 | EL2 | 02752306 | |||
| 190 | 130 | 60 | 22 | EL1 | 02752296 |
| 28 | EL2 | 02752307 | |||
| 230 | 150 | 80 | 22 | EL1 | 02752297 |
| 28 | EL2 | 02752308 | |||
| 270 | 170 | 100 | 22 | EL1 | 02752298 |
| 28 | EL2 | 02752309 | |||
| 310 | 190 | 120 | 22 | EL1 | 02752299 |
| 28 | EL2 | 02752310 | |||
| 390 | 230 | 160 | 22 | EL1 | 02752300 |
| 28 | EL2 | 02752311 | |||
| 470 | 270 | 200 | 22 | EL1 | 02752301 |
| 28 | EL2 | 02752312 | |||
| 590 | 340 | 250 | 22 | EL1 | 02752302 |
| 28 | EL2 | 02752313 | |||
所有數字以毫米為單位。
鋼制接頭孔眼：滿足對穩定性和耐用性的要求
| 訂單號 | 一種 | l1 | l2 | d1 | d2 | |
|---|---|---|---|---|---|---|
|
|
06752017 |
10 | 19.5 | 13 | 8 | M8 |
| 06700338 | 10 | 20.5 | 14 | 8 | M8 | |
| 06700344 | 10 | 22.5 | 16 | 8 | M8 | |
| 06750019 | 10 | 23.5 | 14 | 10 | M8 | |
| 06700343 | 12 | 21.5 | 14 | 10 | M8 | |
| 06700336 | 12 | 23.5 | 16 | 10 | M8 |
鋅制接頭孔眼：適用于低負荷應用
| 訂單號 | 一種 | l1 | l2 | d1 | d2 | |
|---|---|---|---|---|---|---|
|
|
06500155 | 12 | 25.5 | 16 | 8 | M8 |
| 06500145 | 12 | 25.5 | 16 | 10 | M8 | |
| 06500029 | 12 | 25.5 | 16 | 12 | M8 |
帶塑料襯套的鋅制接頭孔眼：實現順暢的功能和無間隙的安裝
| 訂單號 | 一種 | l1 | l2 | d1 | d2 | |
|---|---|---|---|---|---|---|
|
|
16560002 | 12 | 25.5 | 16 | 8 | M8 |
| 16560003 | 12 | 25.5 | 16 | 10 | M8 |
鋼制接頭孔眼：用于特別薄的叉形接收器
| 訂單號 | 一種 | l1 | l2 | d1 | d2 | G | |
|---|---|---|---|---|---|---|---|
|
|
06750017 | 5 | 38 | 28 | 10 | M8 | 10.5 |
| 06700348 | 5 | 36 | 28 | 8 | M8 | 10.5 |
鋼叉頭：便于組裝并滿足對穩定性和耐用性的要求
| 訂單號 | 一種 | 乙 | l1 | l2 | d1 | d2 | G | |
|---|---|---|---|---|---|---|---|---|
|
|
06800124 | 16 | 8 | 42 | 32 | 8 | M8 | 16 |
| 06800132 | 20 | 10 | 52 | 40 | 10 | M8 | 20 |
端接頭 B（活塞桿側）
SusflexRegular：與氣彈簧平行安裝的軸向釋放電纜
| 力比 | 孔眼 d=8 毫米 | 孔眼 d=10 毫米 | |
|---|---|---|---|
|
|
1:2 |
06550018 + 06550020 |
06550019 + 06550020 |
SusflexSide：垂直于氣彈簧安裝的 90° 釋放電纜
| 力比 | 孔眼 d=8 毫米 | 孔眼 d=10 毫米 | |
|---|---|---|---|
|
|
1:2 | 02152022 | 02152021 |
SusflexDirect : 用于杠桿釋放
| 打字桿 | 孔眼 d=8 毫米 | 孔眼 d=10 毫米 | |
|---|---|---|---|
|
|
1 標準 | 02100075 | 02150102 |
