procom青銅閥體 – 高科技聚合體執行器 PCBPF11

PCBPF11 - 自由流動截止閥 - 精密鑄造青銅閥體 -尼龍 / 30% 玻璃材質的 ON-OFF 伺服控制

建筑特點
尼龍/30% 玻璃材質的氣動截止閥、自由流動體和氣動執行器；預壓縮驅動彈簧（Springsafe 系統）；
填料壓蓋由聚四氟乙烯/石墨和氟橡膠制成的 V 形環制成，帶有壓縮彈簧以補償磨損；360° 旋轉執行器，用于氣動連接的定位受保護的開啟視覺指示器；版本：NC (STD)、NA、DE；
材料
? 青銅體 CC491K (CuSn5ZnPb)
? 中級 AISI 316 (CF3M)
? 閥桿和擋板 AISI 316L
? 密封墊圈 PTFE / 石墨 (STD)、EPDM、FPM (Viton)、PTFE
? 閥體墊圈 石墨/不銹鋼
? 填料填料函 PTFE / 石墨 + FPM
? 空氣側活塞密封件 聚氨酯
? 主體和執行器蓋 尼龍 / 30% 玻璃（黑色）
技術數據
? 閥門尺寸從 DN15 到 DN80
? 執行器尺寸：D.036 / D.050 / D.070 / D.100
? 過程流體：水蒸氣 (Pmax 10 bar)、空氣、真空、中性氣體、水、腐蝕性液體（始終檢查與 AISI 316 和百葉窗墊片材料兼容）

? 過程流體溫度：
D.036 LIGHT系列執行器：-10℃÷+100℃
執行器 D.50、D.70、D.100：
? PTFE / 石墨 (STD) 百葉窗：-10 °C ÷ +180 °C
? EPDM 快門：-20 °C ÷ +130 °C
? 氟橡膠快門：-20 °C ÷ +170 °C
? 純聚四氟乙烯百葉窗：-30 °C ÷ +190 °C
? 車身連接：
? 內螺紋 BSPP，
? 氣動連接：
? 執行器 D.36 F 1/8"G
? 執行器 D.50、D.70、D100 F 1/4 ”G
? 先導流體：過濾和除濕的空氣和惰性氣體
? 先導壓力：5-8 bar
? 外部溫度/供應流體：-10 °C ÷ +70 °C

配件和選項
? 傳感器支架盒
? 可應要求提供非標準連接和間距
? 可調行程限制器
? 真空應用
? 脫脂以供氧氣使用

procom青銅閥體 – 高科技聚合體執行器 PCBPF11

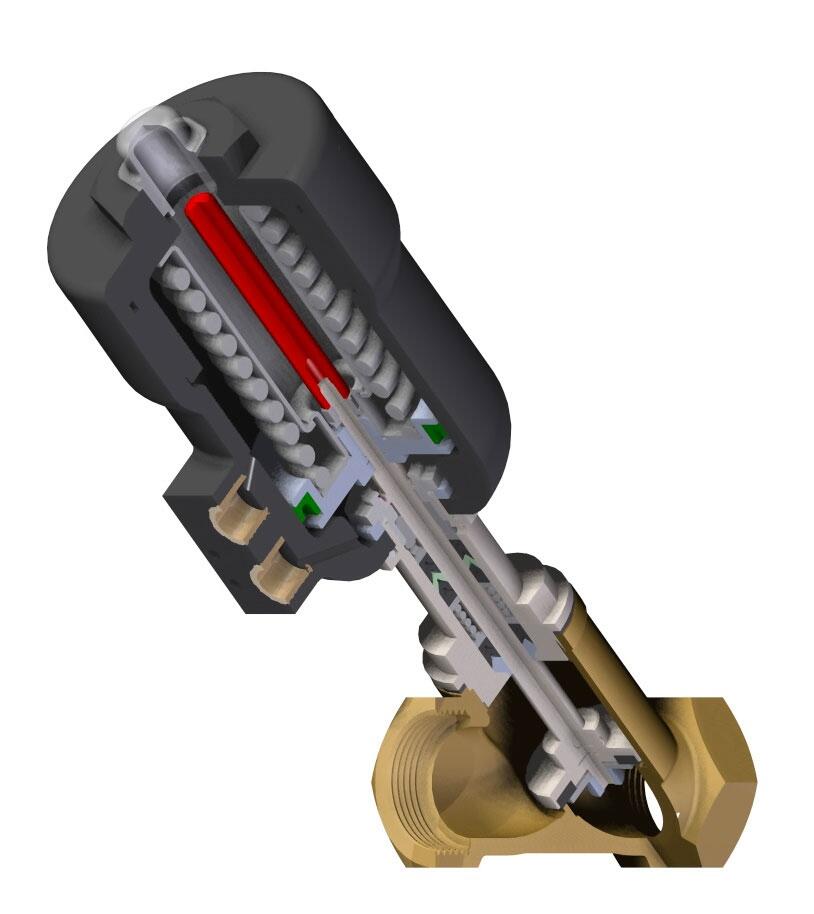

PCBPF11系列氣動截止閥由一個用青銅EN1982制成的自由流動閥體、一個中間件和一個氣動執行器組成。與PCIPFM系列完全相似；的區別是閥體的材料。它們用于所有那些認為過度使用 AISI 316主體的應用

執行器由玻璃纖維增強尼龍制成，堅固耐用。進氣接口為 NAMUR VDI/VDE 3845 型，用于直接連接先導電磁閥。里面的致動彈簧是預壓縮的；這使得伺服控制器可拆卸并可安全檢查。壓蓋組由聚四氟乙烯/石墨和氟橡膠制成的 V 形環制成，可在高溫和低溫下實現密封。

PCBPF11 自由流量閥 – 微鑄青銅閥體 – ON-OFF 尼龍/30% 玻璃纖維氣動執行器 DN15-DN80
[ ] = 常閉
NA = 常開
DE = 雙重效果
HT = 高溫
V = 真空應用

訂購代碼
PCBPF11_DN_Actuator_Version

示例：PCBPF11_032_2
