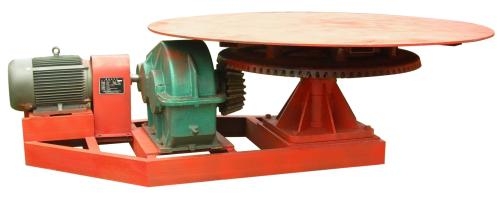

圓盤給料機又稱圓盤式給料機，該設備主要由驅動裝置、給料機本體、計量用帶式輸送機和計量裝置組成。給料機和帶式輸送機由一套驅動裝置驅動，該驅動裝置的電磁離合器具有實現給料機的開、停和兼有功能轉換的作用。
圓盤給料機產品概述:
圓盤式給料機是中、細粒度的物料常用給料設備，廣泛應用于礦山、冶金、煤碳、建材、化工等部門，裝在運物料機上的一種附屬機械作為運輸機給料之用。 目前，我國黃金礦山普遍用的是圓錐齒輪傳送圓盤給料機，及一部分普通圓柱蝸桿傳動圓盤給料機。
圓盤給料機工作原理和結構:
本機分敞開吊式（DK）、封閉吊式（DB）、敞開座式（KR）、封閉座式（BR）。采用電機分交流電機和調速電機，當采用調速電機應補差價。（KR無調速電機）。圓盤給料機上鋼板盤（情板）其材料分三種有45Mn2Mn鋼板料“G”、輝綠巖情板“H”，注明何種形式。（KR傳動形式僅有一種）。
圓盤給料機進料口是由接料套筒和接料套筒下高度可調的調整套組成，物料從接料套筒下落至調整套再由圓盤和調整套筒的間隙中漏散出來，并被刮板將物料從圓盤上刮落下來。調節調整套和圓盤的間隙大小和調整刮板的位置即可達到調節給料量的目的，由圓盤給料機每小時的給料量和圓盤的半徑確定接料套筒的尺寸和調整套筒的尺寸，調整套筒高度的調節主要是通過固定在套筒兩邊的螺紋桿旋轉帶動套筒的上下運動。
圓盤給料機的工作優勢：
結構設計合理，喂料性能好
圓盤給料機結構設計簡單合理，振動平穩；喂料均勻，連續性能好，激振力可調；
操作方便，故障幾率小
隨時改變和控制流量，操作方便；偏心塊為激振源，噪音低，耗電少，調節性能好，無沖料現象；
襯板更換方便
圓盤給料機襯板由小塊耐磨鋼板拼成，不僅更換簡單方便，而且可以根據實際磨損情況，有針對性地更換磨損襯板塊。
節省勞動力，使用壽命長
機器能讓每個物料均勻進入下一道工序時，可以正常工作，節省勞動力，而且保護了設備的性能，延長整個生產線設備的使用壽命。
圓盤給料機技術參數表:
|
型號 |
圓盤直徑 |
生產能力m3/h |
圓盤轉數r/min |
物料粒度mm |
安裝形式 |
減速機 |
電動機 |
重量Kg |
外形尺寸 |
||
|
型號 |
速比 |
型號 |
功率 |
||||||||
|
DK6 |
600 |
0.6-3.9 |
8 |
25 |
敞開吊式 |
5308-01 |
53 |
Y90L-6 |
1.1 |
403 |
855*960*925 |
|
JZTY21-6 |
|||||||||||
|
DK8 |
800 |
1.4-7.6 |
8 |
30 |
敞開吊式 |
5308-1-0 |
53 |
Y90L-6 |
1.1 |
555 |
1085*1089*1520 |
|
JZTY21-4 |
|||||||||||
|
DK10 |
1000 |
2.5-16.7 |
7.5 |
40 |
- |
5312-01 |
52 |
Y100L-6 |
1.5 |
827 |
1350*1350*1427 |
|
JYTY22-4 |
|||||||||||
|
DK13 |
1300 |
4.2-27.9 |
6.5 |
50 |
- |
5316-01 |
54 |
Y132S-6 |
3 |
1150 |
1735*1516*1427 |
|
JZTY32-4 |
|||||||||||
|
DK16 |
1600 |
7-18.6 |
6 |
60 |
- |
5319-01 |
62 |
Y132M1-6 |
4 |
2125 |
2115-2050*1535 |
|
JYTY41-4 |
|||||||||||
|
DK18 |
1800 |
9.2-60 |
5 |
70 |
- |
5322-01 |
62 |
Y132M2-6 |
5.5 |
2900 |
2365*2030*1963 |
|
JZTY42-4 |
|||||||||||
|
DK20 |
2000 |
13.6-38 |
5 |
80 |
- |
5322-01 |
62 |
Y132M2-6 |
5.5 |
3140 |
2620*2150*2165 |
|
JZTY42-4 |
|||||||||||
|
DB6 |
600 |
0.6-3.9 |
8 |
25 |
封閉吊式 |
5308-01 |
53 |
Y90L-6 |
1.1 |
490 |
855*980*1052 |
|
JZTY21-4 |
|||||||||||
|
DB8 |
800 |
1.1-7.6 |
8 |
30 |
- |
5308-1-0 |
52 |
Y90L-6 |
1.1 |
597 |
1085*1089*1152 |
|
JZTY21-4 |
|||||||||||
|
DB10 |
1000 |
2.5-16.7 |
7.5 |
40 |
- |
5212-01 |
52 |
Y100L-6 |
1.5 |
906 |
1263*1350*1237 |
|
JZTY22-4 |
|||||||||||
|
DB13 |
1300 |
4.2-27 |
6.5 |
50 |
- |
5316-01 |
54 |
Y132S-6 |
3 |
1240 |
1516*1735*1597 |
|
JZTY32-4 |
|||||||||||
|
KR10 |
1000 |
0-14 |
7.5 |
40 |
敞開座式 |
TZQ350 |
31.5 |
Y112M-6 |
2.2 |
740 |
720*1430*650 |
|
KR15 |
1500 |
0-25 |
7.5 |
55 |
- |
JZQ400 |
31.5 |
Y132M2-6 |
5.5 |
1280 |
920*1750*720 |
|
KR17 |
1700 |
0-50 |
7.5 |
60 |
- |
JZQ400-Ⅲ-1Y |
31.5 |
Y132M2-6 |
5.5 |
1320 |
920*1750*720 |
|
KR20 |
2000 |
0-100 |
7.5 |
80 |
- |
JZQ500-Ⅲ-1Y |
31.5 |
Y160L-6 |
11 |
1754 |
1030*1965*810 |
|
BR10 |
1000 |
0-13 |
6.3 |
50 |
封閉座式 |
ZS50-8-ⅠⅡ |
63 |
Y132S-6 |
3 |
1223 |
1932*1520*895 |
|
BR15 |
1500 |
0-30 |
6.3 |
50 |
- |
ZS75-3-ⅠⅡ |
63 |
Y160M-6 |
7.5 |
2710 |
2841*1920*1122 |
|
BR20 |
2000 |
0-80 |
4.79 |
50 |
- |
BR20-2 |
87 |
Y160L-6 |
11 |
5234 |
3374*2016*1122 |
|
JZTY61-4 |
15 |
||||||||||
|
BR25 |
2500 |
0-120 |
4.72 |
50 |
- |
BR25-2 |
88.2 |
Y200L1-6 |
18.5 |
7747 |
3790*2500*1122 |
|
JZTY71-4 |
22 |
||||||||||
|
BR30 |
3000 |
180 |
3.1 |
20 |
- |
BR30-2 |
128.87 |
Y200L2-6 |
22 |
1335 |
4600*2958*1420 |
|
|
|
||||||||||
