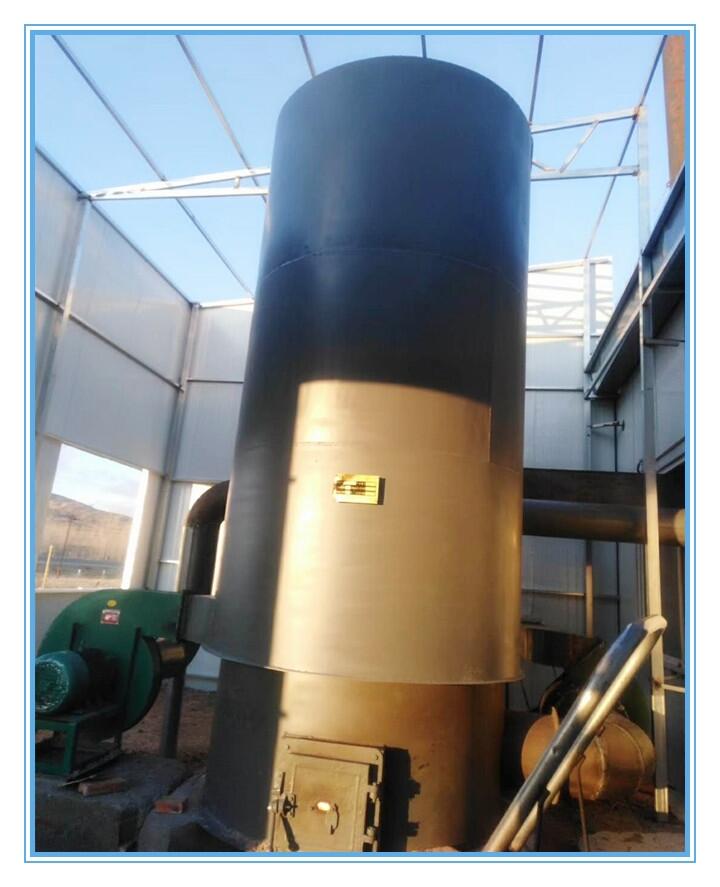

河南永興鍋爐集團烘干脫水100萬大卡立式環保生物質熱風爐現貨供應
河南永興鍋爐集團
LRF立式手燒熱風鍋爐—配置清單
第一頁
YONGXING BOILER
共一頁
序 號
名 稱
型號/規格
單 位
數 量
產 地
備 注
【鍋爐本體主機部分】
1
鍋爐主機
LRF
臺
1
河南·永興
河南名牌
2
標 配
套
1
河南·永興
【鍋爐輔機配件部分】
1
引風機
標 配
1
臺
河南·永興
低噪音風機
2
鼓風機
標 配
1
臺
河南·永興
低噪音風機
3
溫度表
標 配
1
個
河南·鄭州
4
煙 囪
標 配
12
米
河南·永興
5
耐火磚
標 配
1
套
河南·永興
6
煙 道
標 配
1
套
河南·永興
7
耐火水泥
標 配
1
套
河南·永興
【鍋爐安全智能控制部分】
電控柜
WS8000
臺
1
安全衛士
威索自控
控制系統電源
220V TO24V
塊
1
M&W
香港明偉
溫度傳感器
PT100
只
2
4-20MA
瑞士ABB
溫度變送器
PT100
套
1
4-20MA
日本三菱
24V指示燈
24V-LED
套
1
溫州柳市
AAA重工
主要電氣元件
CHINT
套
1
上海正泰
正泰電器
【產品圖文資料手續】
總 圖
配 套
張
1
河南·永興
資 料
供熱系統圖
配 套
張
1
河南·永興
資 料
地基圖
配 套
張
1
河南·永興
資 料
安裝使用說明書
配 套
份
1
河南·永興
資 料
控制系統電路總圖
配 套
份
1
河南·永興
資 料
電控柜接線總圖
配 套
份
1
河南·永興
資 料
控制系統說明書
配 套
份
1
河南·永興
資 料
◆產品簡介：
LRF系列熱風爐有我公司與中國船舶重工業集團公司聯合開發設計的新一代供熱產品，該產品采用多頭螺旋槽片換熱技術，將燃燒與換熱設計成一體化，使產品結構緊湊、布局合理，換熱強度大，升溫快，熱效率高。具有占地面積小、安裝操作方便，熱風干凈，性能穩定等特點。
◆產品用途：
該產品廣泛用于化工、食品、藥材、煙草、陶瓷、建材等各種物料的烘干、噴涂、脫水。還可用于廠房、禮堂、農棚、畜舍等建筑的采暖以及地下礦區、地下工程等場所的除濕或升溫過程。
◆產品優勢：
該熱風爐利用間接熱傳遞技術，以干凈的空氣為傳熱介質，為各行各業的用熱工藝提供理想的直接熱源，供熱溫度分為低溫（80~150℃）、中溫（200~300℃）、高溫（400~550℃）、三種檔次，客戶可根據烘干工藝的要求自由選擇。
◆工作原理：
工作原理:該熱風爐的燃燒室與換熱器合為一體，采用全鋼板多層套筒式結構，其爐心下部為燃燒室，上部和四周為環行換熱器，空氣和煙氣均是雙回程，各行其道進行換熱。為了提高熱效率，采用多頭螺旋槽片換熱技術和紊流原理，減薄層流厚度，使空氣和煙氣在行進中不斷交換旋向，大大強化了換熱效果。
本產品特點：
1?采用多頭螺旋槽片換熱技術和紊流原理，全鋼板多層套管式結構，熱效率高。
2?無壓力運行。
3?供熱溫度高，加熱范圍廣，熱風溫度可因需調節。
4?以空氣為介質，熱風干凈，無污染。
5?特別適于水資源貧缺地區使用。
直接式熱風爐是以煤、油（氣）為燃料，以煙氣和空氣的混合為載熱體，通過風機強制輸送，將熱能供給用熱設備的特種工業爐。具有以下特點：
·?無排煙熱損失，熱效率高；
·?空氣強制流動，不易出現偏流；
·?結構緊湊，壽命長；
·?輻射傳熱面采用不銹鋼，出口熱空氣溫度高達450℃；
·?全過程自動控制；
·?運行穩定、可靠
◆技術參數：
型號 Type
額定供熱量（Kcal/H）Rated Heating Capacity
使用溫度（°C）Use Temperature
工作介質 Working Medium
設計燃料 Fuel design
耗額定熱效率（%） Rated Thermal Efficiency
耗煤量（Kg/H）Coal Consumption
外形尺寸（M）Size
LRF-20(20萬)
20*104
150-500
空氣 (Air)
煙煤 (Bituminous Coal)
82
32
φ1.466x2.8
LRF-40(40萬)
40*104
65
φ1.66x3.3
LRF-60(60萬)
60*104
98
φ2.06x4.62
LRF-80(80萬)
80*104
120
φ2.06x4.82
LRF-100(100萬)
100*104
150
φ2.4x5.7
LRF-120(120萬)
120*104
180
φ2.6x5.856
LRF-160(160萬)
160*104
256
φ3.0x5.96
LRF-200(200萬)
200*104
360
φ3.632x6.16
LRF-250(250萬)
250*104
420
φ16.0x3.6x8.1
LRF-360(360萬)
360*104
630
φ8.1x3.6x5.6
LRF-600(600萬)
600*104
980
φ12x3.6x5.6
爐 排
1
2
3
4
5
6
1
2
3
4
5
6
7
注：本清單僅供參考，具體按定貨合同配套。
