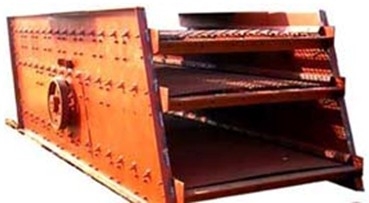

YA型圓振動篩既可供選煤、選礦、建材、冶金、電力、耐火材料、糧食及化工等行業作產品分級使用，又可用于燒結礦、自然礦、焦炭及其他顆粒物料的高能篩分。
YA型圓振動篩工作原理:
YA型系列圓振篩是利用普通電機外拖動振動器，使篩體沿激振力方向作周期性往復振動，物料在篩面上連續作圓運動，從而達到篩分目的。
YA型圓振動篩由振動源、篩體、篩網、減振裝置和底托組成，篩機側板采用優質鋼板制作而成，側板與橫梁、激振器底座采用高強度螺栓或環槽鉚釘連接，結構合理，堅固耐用。
YA型圓振動篩工作特點：
1. 采用 塊偏心作為激振力，激振力強。
2. 篩子橫梁與篩箱采用高強度螺栓，結構簡單，維修方便快捷；
3. 采用輪胎聯軸器，柔性連接，運轉平穩；
4.采用小振幅，高頻率，大傾角結構，使該機篩分效率高、處理大、壽命長、電耗低、噪音小。
我廠生產的圓振動篩具有結構可靠、激振力強、篩分效率高、振動噪音小、堅固耐用、維修方便、使用安全等特點，產量能耗均達到國家標準，居國內外先進水平，備受各行業用戶的好評。
YA型圓振動篩型號說明:
Y A B
┬ ┬ ┬
│ │ │
│ │ └────────- 封閉
│ │
│ └────────── 軸偏心
└───────────- 圓振動
YA型圓振動篩安裝與調試:
1.安裝前應參照安裝圖制作混凝土基礎，預埋地腳螺栓或預埋鋼板平面度誤差≤3mm。
2.安裝完畢，檢查調整各級彈簧，使各支撐位置受力均勻，電動機軸線應低于振動器軸線3-5mm，對稱點支撐彈簧應水平等高(誤差≤3mm)。
3.篩機各部位應牢固連接，所有螺栓開機前應緊固一次。
4.調試振動器的偏心塊夾角，可以調整激振力，從而調整篩機振幅。
5.與其他障礙物間的距離不小于100mm。
YA型圓振動篩使用與維護:
1.篩機啟動前，應檢查各緊固件螺栓有無松動，如有松動應重新緊固一次。
2.篩機空載運行時間為4-6小時，要求篩體平穩，無橫擺及異常聲音，激振器軸承溫度≤75oC。
3.空轉運行后，應將各部位螺栓重新緊固一次。
4.正常運轉后，定期檢查各緊固件螺栓緊固情況。
5.經常檢查易損件，對已損壞或失去彈性的減振彈簧要及時更換。
篩網發生松裂或磨損，應及時緊固或更換。
振源的調整、使用和維護，請參照振源使用說明書。（振動電機使用3個月后加油一次，激振器每月加油一次，半年一小修，一年一大修）。
6.停車前應先停止給料，待篩面物料走完后再停車。
YA系列圓振動篩選用須知：
1、篩機分單層和雙層，并有輕型和重型之分。
2、篩網結構有編織闖、沖孔篩板。如果選用鐵簽式篩板可按要求設計。
3、雙層篩上層篩面選定的篩孔尺寸超過技術性能及參數中規定的篩孔尺寸時，應按要求設計。
4、電動機可安裝在左側或右側，無特殊要求按安裝圖安裝、供貸。
5、給科箱為選擇件，用戶如有要求，可供給料箱。
6、在選用時如有改變篩面傾角的要求，可另行設計。
7、基礎螺拴由用戶自備。
YA型圓振動篩技術參數表:
|
型號 |
篩面面積m2 |
給料粒度mm |
處理量t/h |
雙振幅(mm) |
電機 |
單點動負荷(N) |
最大動負荷 (N) |
外型尺寸 |
|
|
型號 |
功率Kw |
||||||||
|
YA1236 |
4.3 |
＜200 |
70-250 |
|
Y160M-4 |
11 |
±802 |
±4008 |
3757×2364×2456 |
|
2YA1236 |
4.3 |
＜200 |
70-250 |
Y160M-4 |
11 |
±802 |
±4008 |
3757×2364×2456 |
|
|
YA1536 |
5.4 |
＜400 |
200-650 |
|
Y160M-4 |
11 |
±931 |
±4655 |
3757×2670×2437 |
|
2YA1536 |
5.4 |
＜400 |
200-650 |
Y160L-4 |
15 |
±931 |
±4655 |
3757×2715×2437 |
|
|
YA1836 |
6.5 |
＜400 |
250-750 |
|
Y160M-4 |
11 |
±980 |
±4900 |
3757×2975×2437 |
|
2YA1842 |
6.5 |
＜400 |
250-750 |
Y160L-4 |
15 |
±980 |
±4900 |
3757×3020×2437 |
|
|
YA1842 |
7.6 |
＜400 |
300-850 |
9-11 |
Y160L-4 |
15 |
±928 |
±4640 |
4331×3020×2700 |
|
2YA1842 |
7.6 |
＜400 |
300-850 |
Y160L-4 |
15 |
±928 |
±4640 |
4331×3020×2700 |
|
|
YA1848 |
8.6 |
＜400 |
400-950 |
Y160L-4 |
15 |
±1392 |
±6958 |
4904×3020×2943 |
|
|
2YA1848 |
8.6 |
＜400 |
400-950 |
Y160L-4 |
15 |
±1392 |
±6958 |
4904×3020×2943 |
|
|
YA2148 |
10 |
＜400 |
450-1150 |
|
Y180M-4 |
18.5 |
±2889 |
±14445 |
4945×3423×3501 |
|
2YA2148 |
10 |
＜400 |
450-1150 |
Y180L-4 |
22 |
±2889 |
±14445 |
4945×3463×3501 |
|
|
YA2160 |
12.6 |
＜400 |
550-1350 |
|
Y200L-4 |
30 |
±2889 |
±14445 |
6116×3619×3849 |
|
2YA2160 |
12.6 |
＜400 |
550-1350 |
Y200L-4 |
30 |
±2889 |
±14445 |
6116×3619×3849 |
|
|
YA2460 |
14.4 |
＜400 |
600-1400 |
|
Y200L-4 |
30 |
±2889 |
±14445 |
6091×3925×3846 |
|
2YA2460 |
14.4 |
＜400 |
600-1400 |
Y200L-4 |
30 |
±2889 |
±14445 |
6091×3925×3846 |
|
