產品規格

?1、型號:BL-04???????????擺管半徑：0.4M

2、型號:BL-06???????????擺管半徑：0.6M

3、型號:BL-08???????????擺管半徑：0.8M

4、型號:BL-10???????????擺管半徑：1M

5、型號:BL-12???????????擺管半徑：1.2M

6、型號:BL-14???????????擺管半徑：1.4M

7、型號:BL-16???????????擺管半徑：1.6M

?

技術參數

1、擺管噴水孔徑：?0.4mm????間距：50mm

2、擺管擺角幅度：±45°/±60°/±90°人機界面直接設定。

3、擺管半徑：R400、?R600、R800、R1000、R1200、R1400、R1600

4、擺管速度：0~60°/S可調，人機界面直接設定。

5、淋雨水壓：80~100Kpa

6、水流量：60~600L/H

7、試驗臺尺寸：??800

8、試驗臺轉速：1~5r/min可調，人機界面直接設定。

9、噴淋用水：潔凈的軟質自來水。

?

設計簡介

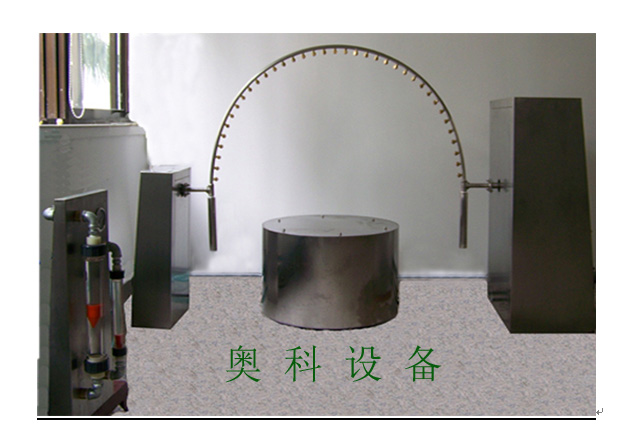

1、特點：本試驗設備主要用于考核電工電子產品外殼/密封件在水試驗后或者在試驗期間是否能保證該設備及元器件良好的工作性能和技術狀態。同時產品的運輸過程或使用中可能受到浸水的影響，為產品技術標準提供引用依據。適用以自然條件為基礎所進行的人工淋雨試驗，不帶有強風速的降雨，不考慮試樣的高溫度及雨水溫度溫差所引起的大量進水。?淋雨試驗設備由擺管支架/擺管傳動/工作旋轉臺/電氣控制器部分組成，其中支架/回轉臺防護罩/控制臺采用SUS304不銹鋼發紋板制作。

2、擺管擺動：通過步進電機驅動減速機等機械傳動實現調節擺管角度和擺速。

3、工作臺旋轉：電機帶動蝸輪減速旋轉，用變頻器調速到1~5r/min，在聯接試件處設有防淋雨接口，?

4、噴嘴：根據試件的大小，決定擺管的彎曲半徑。噴嘴為可拆式專用噴嘴，噴孔可根據標準要求的孔徑隨時更換，以使射出的水滴均勻，流量充足。

5、下水道：敞開式擺管淋雨須考慮排水，在土建時就應考慮，以能迅速排放，不積水為佳。

?

執行標準

1??GB4208-2008、GB2423.38-90、GB/T4942.2/93、GB4706、GB7000?

?
