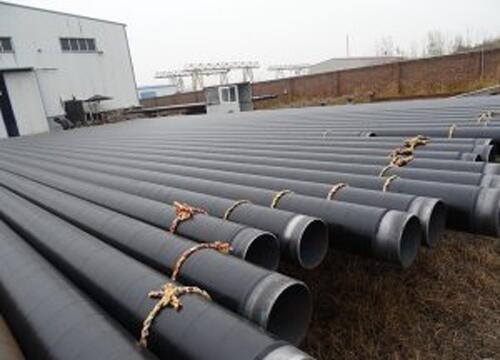

外套防腐:高密度聚乙烯外套防腐結構:在鋼管外表面包裹高密度聚乙烯材料制成，具有極高的機械強度和優良的耐腐蝕性能，可以保護鋼管在運輸、安裝及使用過程中避免因外界因素而造成的破壞。制造外套管應添加抗氧劑、紫外線穩定劑和炭黑等。聚乙烯外套管易老化，如露天存放宜用篷布等物遮蓋，堆放處應遠離高熱源和火源，制成防腐鋼管后，禁止暴曬、驟冷，否則聚乙烯外套管易開裂，影響產品性能和使用壽命。環氧粉末一直是采用靜電噴涂工藝涂敷。由于環氧粉末浸塑工藝受附著力問題困擾，環氧粉末的浸塑始終沒能推廣。當前來隨著三椰環氧粉末浸塑專用磷化液開發成功，首次攻克了環氧粉末浸塑工藝的附著力難題，開始出現環氧粉末的浸塑這一新興工藝。FBE環氧粉末防腐執行SY/T0315-2005《鋼質管道單層熔結環氧粉末外涂層技術規范》2PE/3PE防腐執行GB/T23257-2009《埋地鋼質管道聚乙烯外涂層技術標準》防腐表層除銹標準:鋼管外表面噴砂除銹按GB/T8923-2008要求達Sa2 1/2級，鋼管表面的錨紋深度在40-100μm。防腐鋼管母材包括螺旋管，直縫管，無縫管等，在我國廣泛應用于長距離輸水、石油、化工、天然氣、熱力、污水處理、水源、橋梁、鋼結構，海洋輸水打樁等管道工程領域。鋼管通過防腐除了提高了鋼管的使用壽命外，具體還表現在以下幾個方面:1、結合鋼管的機械強度和塑料的耐蝕性于一體;2、外壁涂層達2.5mm以上，耐劃傷、耐磕碰;3、內壁摩阻系數小，0.0081-0.091，降低能耗;4、內壁達到國家衛生標準;5、內壁光滑不易結垢，具有自清潔功能。第一：鋼管外觀檢查,⑴加工前，鋼管的外觀應由熟練工人用目測方法逐根進行觀察，鋼管有無嚴重機械損傷、重皮、裂縫、凹陷等缺陷，檢查不合格的鋼管不能使用，并做出不合格標識退回。驗收合格的方可用于施工。⑵螺紋管的管口若出現扁口情況，應及時進行找圓修復，不能修復的應報廢。第二：工作鋼管除銹,⑴首先用抓管機將需要進行防腐的鋼管倒運至作業線的上管平臺，采用火焰加熱器裝置對鋼管的外表面進行預熱處理，驅除鋼管表面的潮氣、油污、雜質等，加熱溫度控制在40℃~60℃，以利于提高鋼管表面的除銹質量。
⑵鋼管均采用PW-380鋼管拋丸除銹機進行除銹，在鋼管進入拋丸室前，用橡膠墊或厚海綿制成的管口堵頭堵在鋼管管口的兩端（如鋼管自帶管堵使用其自帶的管堵封堵），避免鋼管在除銹過程中，拋丸室內的鋼丸飛入管口內，減少鋼丸的損失，同時保證了鋼管在除銹時鋼丸的用量，經拋丸除銹后的鋼管表面應達到《涂裝前鋼材表面銹蝕等級和除銹等級》GB/T8923—1988規定的Sa2.5級，表面的錨紋深度應按環氧粉末生產廠家提供的說明書執行。⑶表面預處理完后，所有的鐵銹、油污、氧化皮等應清除干凈。⑷逐根對鋼管外表面進行檢查，對可能導致涂層漏點的表面缺陷，采用合適的方法進行打磨，且打磨后的壁厚不應小于規定值。對存在疵點的鋼管應剔除或予以修理。⑸對除銹質量不合格的鋼管，應及時下線，清除管內拋物，然后返回生產線重新除銹。
