商品詳情

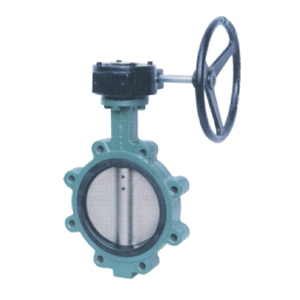

A型對夾式蝶閥/對夾支耳式蝶閥/蝸輪對夾蝶閥/美標蝶閥/815、830

815、830系列美標蝶閥的主要結構特征為對夾式和法蘭式三偏心結構，而815、830L系列蝶閥的主要結構特征為閥體周邊帶凸而且設計成帶螺孔單法蘭結構，815、830系列蝶閥廣泛應用于石油、化工及工業環保水處理、高層建筑，給排水等管道上。其特點為：
由于采用的是三偏心結構，密閉性能可靠，確保開啟時蝶板不接觸密封座，消除了密封座不均勻負載，延長了使用壽命，確保可靠的密封性能，具有耐高溫、耐磨損、耐腐蝕等優點。

設計標準 :API609-83
法蘭連接尺寸:ANSI B 16.5
結構長度 :ANSI B 16.10-1992
壓力試驗:API 598-82

主要技術參數

公稱通徑	DN（mm）	830W	830L
公稱通徑	DN（mm）	2'～36'	2'～36'
公稱壓力	PN（Mpa）	150Lb	300Lb
試驗壓力	強度試驗	3.0	7.5
試驗壓力	密封試驗	2.2	5.5
適用介質	水、蒸汽、油品、海水等
適用溫度	-29℃～425℃

主要零件的材質

零件名稱	材料
閥體	WCB、304、316、316SS、CF8M
蝶板	WCB、304、316、316SS、CF8M
閥桿	316、2Cr13、1Cr18Ni9Ti
密封圈	316、氟塑料
填料	柔性石墨、氟塑料

美標蝶閥815W系

公稱通徑		結構長度（標準值）		外形尺寸（參考值）		連接尺寸（標準值）					參考重量（kg）
公稱通徑		L	L1	H	H0	D	D1	D2	M	Z-d	參考重量（kg）
2'	50	43	108	110	345	152	120.5	92	M18	4-19	9
3'	80	49	114	125	380	190	152.5	127	M18	4-19	11
4'	100	56	127	145	415	229	190.5	157	M18	8-19	13
5'	125	64	140	165	455	254	216	186	M20	8-22	16
6'	150	70	140	175	545	279	241.5	216	M20	8-22	26
8'	200	71	150	210	645	343	298.5	270	M20	8-22	34
10'	250	76	160	250	695	406	362	324	M24	12-25	51
12'	300	86	178	285	830	483	432	381	M24	12-25	72
14'	350	92	190	320	900	533	476	413	M27	12-29	106
16'	400	102	216	355	980	597	540	470	M27	16-29	133
18'	450	114	222	380	1030	635	578	533	M30	16-32	176
20'	500	127	229	415	1110	699	635	584	M30	20-32	190
24'	600	154	267	475	1305	813	749.5	692	M33	20-35	394
30'	750	165	292	580	1525	985	914	857	M33	28-35	476
32'	800	190	318	630	1585	1060	978	914	M39	28-41	618
36'	900	203	330	680	1765	1168	1085	1022	M39	32-41	762

美標蝶閥815L系

公稱通徑		結構長度（標準值）	外形尺寸（參考值）		連接尺寸（標準值）				參考重量（kg）
公稱通徑		L	H	H0	D1	D2	M	Z-d	參考重量（kg）
6'	150	70	175	545	241.5	216	M20	8-22	28
8'	200	71	210	615	298.5	270	M20	8-22	36
10'	250	76	250	695	362	324	M24	12-25	53
12'	300	86	285	830	432	381	M24	12-25	74
14'	350	92	320	900	476	413	M27	12-29	110
16'	400	102	355	980	540	470	M27	16-29	138
18'	450	114	380	1030	578	533	M30	16-32	180
20'	500	127	415	1110	635	584	M30	20-32	196
24'	600	154	475	1305	749.5	692	M33	20-35	400
30'	750	165	580	1525	914	857	M33	28-35	482
36'	900	203	680	1765	1085	1022	M39	32-41	488

美標蝶閥830W系

公稱通徑		結構長度（標準值）		外形尺寸（參考值）		連接尺寸（標準值）					參考重量（kg）
公稱通徑		L	L1	H	H0	D	D1	D2	M	Z-d	參考重量（kg）
2'	50	43	108	110	345	165	127	92	M18	8-19	9	20
3'	80	49	114	125	380	210	168	127	M20	8-22	12	29
4'	100	56	127	145	415	254	200	157	M20	8-22	13	35
5'	125	64	140	165	455	279	235	186	M20	8-22	18	40
6'	150	70	140	175	545	318	270	216	M20	12-22	28	81
8'	200	71	150	210	645	381	330	270	M24	12-26	37	94
10'	250	76	160	250	695	445	387	324	M27	16-29	56	158
12'	300	86	178	285	830	521	451	381	M30	16-32	79	183
14'	350	92	190	320	900	584	514	413	M30	20-32	116	239
16'	400	102	216	355	980	648	571	470	M33	20-35	146	302
18'	450	114	222	380	1030	711	628	533	M33	24-35	193	346
20'	500	127	229	415	1110	775	686	584	M33	24-35	209	434
24'	600	154	267	475	1305	914	813	692	M39	24-41	433	638
30'	750	165	292	580	1525	1092	997	857	M45	28-49	523	788
36'	900	203	330	680	1765	1270	1168	1022	M50	32-53	838	1146

美標蝶閥830L系

公稱通徑		結構長度（標準值）	外形尺寸（參考值）		連接尺寸（標準值）				參考重量（kg）
公稱通徑		L	H	H0	D1	D2	M	Z-d	參考重量（kg）
6'	150	76	175	545	270	216	M20	12-22	29
8'	200	89	210	615	330	270	M24	12-26	38
10'	250	114	250	695	387	324	M27	16-29	58
12'	300	114	285	830	451	381	M30	16-32	81
14'	350	127	320	900	514	413	M30	20-32	119
16'	400	140	355	980	591	470	M33	24-35	149
18'	450	152	380	1030	628	533	M33	24-35	198
20'	500	152	415	1110	686	584	M33	24-35	215
24'	600	178	475	1305	813	692	M39	24-41	436
30'	750	229	580	1525	997	857	M45	28-49	528
36'	900	241	680	1765	1168	1022	M50	32-52	843
