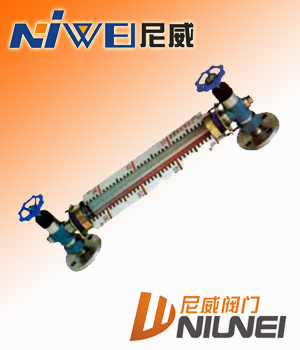

HG5-227-80玻璃管液位計
玻璃管液位計產品概述
HG5-227-80系列玻璃管液位計是按原化工部HG5-227-80標準生產的就地式液位測量儀表，它主要用于直接顯示各種罐、塔、槽、箱等容器內介質液位的高度。
玻璃管液位計結構圖
玻璃管液位計型號和標準
名稱
標 準 號
型號 標志
規格（mm）
玻璃管液位計
HG5-227-80
DA I PN1.6
300
500
600
800
1000
1200
1400
1700
2000HG5-227-80
DB I PN1.6
HG5-227-80
DA II PN1.6
HG5-227-80
DB II PN1.6
HG5-227-80
WA I PN1.6
HG5-227-80
WB I PN1.6
玻璃管液位計中心距L和標尺刻度L1
L
300
500
600
800
1000
1200
1400
1700
2000
H
150
350
450
650
850
1050
1250
1550
1850
玻璃管液位計結構原理
儀表上下閥都裝有 PN1.6MPa，DN20 的法蘭。通過焊接在容器上的法蘭，與容器組成連通器，透過玻璃管就可直接顯示容器內介質液位的高度。儀表兩端均裝有針形閥，針形閥內裝有鋼球，當玻璃管因事故而破裂時，鋼球在容器壓力作用下自動關閉針形閥通道，以防止容器內介質外流。
玻璃管液位計主要技術參數
蒸汽夾套接頭
G1/2"外螺紋
伴熱蒸汽壓力
≤0.6MPa
液面計工作溫度
≤200℃
鋼球自動關閉壓力
≥0.2MPa
測量范圍（安裝中心距L）
300、500、600、800、 1000、1200、1400、1700、2000mm
液面計工作壓力
≤1.6MPa
玻璃管型液面計材質
碳鋼、不銹鋼
玻璃管液位計連接法蘭標準
HGJ46-91 PN1.6 DN20突面
其它法蘭標準如>JB/T、GB、ANSI等，請用戶注明。
玻璃管液位計特 點
●結構簡單、維修方便
●玻璃管型為直讀式、讀數精確、可靠
●玻璃管液面計使用安全、耐用
使用須知
● 為保證自密封作用，容器內介質壓力應大于0.2MPa 。 在打開上下閥時，閥桿退出轉數不得少于4轉，以免鋼球在自封時，碰到閥桿的頂端。
玻璃管液位計液位儀表簡介
浮球液位儀表由傳感器和指示表兩部分組成。浮球液位傳感器由裝有磁簧管的不銹鋼護管和裝有磁鋼的浮球組成。浮球液位傳感器的磁性浮球隨著容器內液體升降而上下移動，利用感應作用使護管內的磁簧管動作，從而引起線性電阻的阻值變化，通過指示表指針變化來反映液位變化。磁翻柱液位計，是根據浮力原理和磁性耦合作用原理工作的。
玻璃管液位計訂貨須知
● 液面計型號規格 ● 測量范圍 ● 工作壓力、溫度 ● 液面計材質 ● 特殊要求協商 ● 液位計是否配套供應容器上法蘭、螺栓、螺母、閥門及密封墊圈等配件，以便正確選型。當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。感謝您訪問玻璃管型液面計專欄,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
