供應DKZ61H真空閘閥價格，上海DKZ61H真空閘閥廠家

供應DKZ61H真空閘閥價格，上海DKZ61H真空閘閥廠家

產品價格：￥0（人民幣）

規格：DN15-DN500

發貨地：普陀

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

興治高壓閥門（上海）有限公司

免費會員

會員級別：

試用會員

認證類型：企業認證

企業證件：通過認證

認證信息：興治高壓閥門（上海）有限公司

商鋪名稱：興治高壓閥門（上海）有限公司

聯系人：石家琛（先生）

聯系手機：

固定電話：

企業郵箱：xzgyfm@126.com

聯系地址：光昊路398弄18號

郵編：200333

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

點擊圖片放大

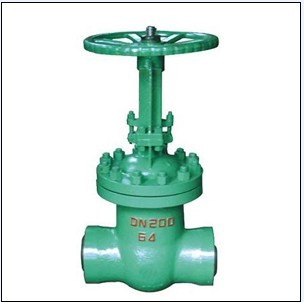

DKZ61H真空閘閥
興治高壓閥門

DKZ61H真空閘閥產品詳情

二、DKZ61H真空閘閥試驗壓力：

公稱壓力 PN/MPa	試驗壓力/MPa
公稱壓力 PN/MPa	殼體強度試驗	上密封試驗	密封試驗
2.5	3.8	2.8	2.8
4.O	6.0	4.4	4.4
6.4	9.6	70	7.O
1O.O	15O	11.O	11.O

三、DKZ61H真空閘閥使用范圍：

產品類型	適用介質	適用溫度/℃
NKZ61H NKZ64H H-C型 NKZ964H H-C型 NKZ961H	水、蒸汽、空氣	≤425
NKZ61H NKZ64H Y-I型 NKZ964H Y-I型 NKZ961H	水、蒸汽、空氣	≤550

四、DKZ61H真空閘閥主要零部件材料：

零件名稱	閥體、閥蓋	閥桿	閘板	密封面	閥桿螺母	填料	緊固件
NKZ61H NKZ64H H-C型 NKZ964H H-C型 NKZ961H	WCB	2Crl3	25	H：合金鋼	鋁青銅	膨脹復合石墨	優質碳鋼
NKZ61H NKZ64H Y-I型 NKZ964H Y-I型 NKZ961H	鉻鉬鋼l	20CrlMo1VA	鉻鉬鋼	Y：硬質合金	鋁青銅	膨脹復合石墨	鉻鉬鋼

五、DKZ61H真空閘閥外形尺寸及重量：

公稱通徑 DN/mm	公稱壓力 PN/MPa	主要外形尺寸和連接尺寸/mm						重量/kg
公稱通徑 DN/mm	公稱壓力 PN/MPa	L	H	D	D0	∝	W	重量/kg
50	2.5	250	345	64	49	37^o30’	250	24
65		270	395	82	66	37^o30’	250	36
80		280	425	95	78	37^o30’	300	52
100		300	51O	117	100	37^o30’	300	67
125		325	570	144	125	37^o30’	350	95
150		350	725	172	151	37^o30’	350	135
200		400	820	223	201	37^o30’	400	210
250		450	890	278	253	37^o30’	450	300
300		500	1070	330	303	37^o30’	550	395
350		550	1320	382	351	37^o30’	650	530
400		600	1450	432	398	37^o30’	750	685
450		650	1560	484	450	37^o30’	750	906
500		700	1720	535	498	37^o30’	850	1130
600		809	1880	638	600	37^o30’	900	1387
700		900	2083	738	700	37^o30’	950	1894
800		1OOO	2590	840	800	37^o30’	1000	2621
50	4.0	250	345	64	48	37^o30’	300	30
65		270	395	82	66	37^o30’	300	42
80		280	425	95	78	37^o30’	350	57
100		300	51O	117	1OO	37^o30’	350	75
125		325	570	144	125	37^o30’	400	105
150		350	725	172	151	37^o30’	400	, 150
200		400	820	223	199	37^o30’	450	232
250		450	890	278	251	37^o30’	550	330
300		500	1070	330	301	37^o30’	650	430
350		550	1320	382	349	37^o30’	750	570
400		600	1450	432	396	37^o30’	850	730
50	6.4	250	350	64	48	37^o30’	300	34
65		280	405	82	65	37^o30’	300	48
80		310	435	95	76	37^o30’	350	65
100		350	515	117	98	37^o30’	400	81
125		400	580	150	128	37^o30’	400	112
150		450	735	172	149	37^o30’	450	161
200		550	835	223	197	37^o30’	550	255
250		650	905	278	245	37^o30’	650	390
300		750	1080	330	293	37^o30’	750	515
350		850	1340	382	341	37^o30’	800	695
400		950	1460	432	386	37^o30’	900	885
50	1O.0	250	350	64	48	37^o30’	300	37
65		280	405	82	63	37^o30’	300	52
80		310	435	95	74	37^o30’	350	70
100		350	515<, , /SPAN>	117	97	37^o30’	400	86
125		400	580	150	124	37^o30’	400	118
150		450	735	172	144	37^o30’	450	168
200		550	835	223	189	37^o30’	550	263
250		650	905	278	235	37^o30’	650	405
300		750	1080	330	281	37^o30’	750	536
350		850	1340	382	333	37^o30’	850	732
400		950	1460	432	376	37^o30’	950	947

注：PN2.5（25）型閥門允許作為PN1.0（10）、PN1.6（16）壓力級選用

六、DKZ61H真空閘閥主要尺寸：

,

公稱通徑 DN/mm	公稱壓力 PN/MPa	主要外形尺寸和連接尺寸/mm						電動裝置
公稱通徑 DN/mm	公稱壓力 PN/MPa	L	H	D	D0	∝	W	電動裝置
50	2.5	250	618	64	49	37^o30’	562	DZWlO
65		270	670	82	66	37^o30’	562	DZWlO
80		280	700	95	78	37^o30’	562	DZWlO
100		300	785	117	100	37^o30’	607	DZWl5
125		325	845	144	125	37^o30’	607	DZW20l
150		350	990	172	151	37^o30’	607	DZW20l
200		400	1080	223	201	37^o30’	607	DZW30
250		450	1150	278	253	37^o30’	607	DZW30
300		500	1415	330	303	37^o30’	755	DZW45
350		550	1665	382	351	37^o30’	755	DZW60
400		600	1815	432	398	37^o30’	825	DZW90
450		650	1920	484	450	37^o30’	825	DZWl20
500		700	2080	535	498	37^o30’	825	DZWl20
600		800	2380	638	600	37^o30’	925
