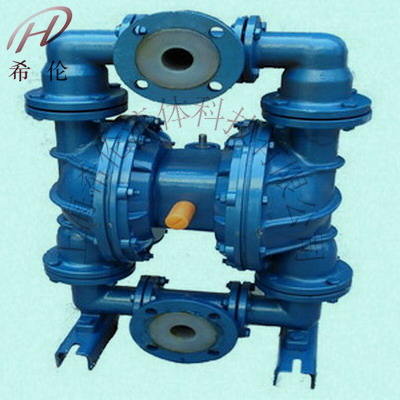

一、QBY-F襯氟氣動隔膜泵主要特點
�。�1）泵不會過熱：壓縮空氣作動力，在排氣時是一個膨脹吸熱的過程，氣動泵工作時溫度是降低的，無有害氣體排
出。
（2）不會產生電火花：氣動隔膜泵不用電力作動力，接地后又防止了靜電火花
�。�3）可以通過含顆粒液體：因為容積式工作且進口為球閥，所以不容易被堵。
�。�4）對物料的剪切力極低：工作時是怎么吸進怎么吐出，所以對物料的攪動最小，適用于不穩定物質的輸送
�。�5）流量可調節，可以在物料出口處加裝節流閥來調節流量。
（6）具有自吸的功能。
�。�7）可以空運行，而不會有危險。
�。�8）可以潛水工作。
�。�9）可以輸送的流體極為廣泛，從低粘度的到高粘度的， 從腐蝕性得到粘稠的。
�。�10）沒有復雜的控制系統，沒有電纜、保險絲等。
�。�11）體積小、重量輕，便于移動。
�。�12）無需潤滑所以維修簡便，不會由于滴漏污染工作環境。
�。�13）泵始終能保持高效，不會因為磨損而降低。
（14）百分之百的能量利用，當關閉出口，泵自動停機，設備移動、磨損、過載、發熱
�。�15）沒有動密封，維修簡便避免了泄漏。工作時無死點。
在隔膜泵的兩個對稱工作腔中，各裝有一塊有彈性的隔膜，聯桿將兩塊隔膜結成一體，壓縮空氣從泵的進氣接頭后，推動兩個工作腔內的隔膜，驅使聯桿聯接的兩塊隔膜同步運動。與此同時，另一工作腔中的氣體則從隔膜的背后排出泵外。一旦到達行程終點。配氣機構則自動地將壓縮空氣引入另一個工作腔，推動隔膜朝相反方向運動，這樣就形成了兩個隔膜的同步往復運動。每個工作腔中設置有兩個單向球閥，隔膜的往復運動，造成工作腔內容積的改變，迫使兩個單向球閥交替地開啟和關閉，從而將液體連續地吸入和排出。
1.襯氟氣動隔膜泵吸花生醬、泡菜、土豆泥、小紅腸、果醬、蘋果醬、巧克力等。
2.氣動油漆泵吸油漆、樹膠、顏料。
3.氣動打膠泵吸粘合劑和膠水、全部種類可用泵吸取。
4.各種瓦、瓷、磚器及陶器釉漿。
5.氣動濃漿泵吸油井鉆好后，用泵吸沉積物及灌漿。
6.氣動涂料泵吸各種乳劑和填料。
7.氣動往復泵吸各種污水。
8.氣動插桶泵為油輪，駁船清倉吸取倉內污水。
9.氣動上料泵吸啤酒花及發酵粉稀漿、糖漿、糖蜜。
10.氣動泥漿泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。
11.各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。
12.耐腐蝕氣動隔膜泵吸各種強酸、強堿、強腐蝕液體。
13.各種劇毒、易燃、易揮發液體。
14.各種橡膠漿。
15.各種高溫液體最高可耐150℃。
16.作為各種固液體分離設備的前級送壓裝置
| 名稱 |
型號 |
進出口徑
（mm） |
流量
（m3/h） |
揚程
（m） |
吸程
（m） |
最大允許
通過顆粒
φ（mm） |
最大供
氣壓
（kgf/cm2） |
最大空氣消耗量
（m3/min） |
襯
氟
氣
動
隔
膜
泵 |
QBY-F-25 |
25 |
2.4 |
50 |
7 |
2.5 |
2-7 |
0.6 |
| QBY-F-40 |
40 |
8 |
50 |
7 |
4.5 |
2-7 |
0.6 |
| QBY-F-50 |
50 |
12 |
50 |
7 |
8 |
2-7 |
0.9 |
| QBY-F-65 |
65 |
16 |
50 |
7 |
8 |
2-7 |
0.9 |
| QBY-F-80 |
80 |
24 |
50 |
7 |
10 |
2-7 |
1.5 |
| QBY-F-100 |
100 |
30 |
50 |
7 |
10 |
2-7 |
1.5 |
五、QBY-F襯氟氣動隔膜泵安裝使用
1.本泵振動極其輕微，一般情況可不裝底腳螺栓。
2.如壓縮空氣有臟物進入，將會影響泵的正常啟動，建議用戶加裝氣動三聯件。
3.在抽吸易凍結的介質時，應在泵的進口處裝閥門，當停止用泵時，先將該閥關閉，然后再開泵數分鐘，將泵體介質排凈為止以免造成下次開泵困難。
更換隔膜時，須將泵內腕連桿，鉛套清洗干凈，并不要損壞白色四氟密封圈，按原樣裝好，即可使用。
六、QBY-F襯氟氣動隔膜泵故障與解決方法
�。ㄒ唬�、泵在運轉但流量過低
1 、檢查泵體是否有空蝕斑象，調整壓縮空氣的進口壓力。降低泵體的運轉速度來調整粘度和濃度較大的液體。
2 、檢查閥球是否被卡住。如果輸送的液體與閥球材質不相吻合。閥球將會脹大。請更換合適材質的閥球與閥座。 3 、請檢查入口管道是否被堵塞。
（二）、氣動隔膜泵無法啟動或動作緩慢
1、檢查過濾、調壓和潤滑裝置和空氣入口過濾網是否被堵塞。
2、檢查氣閥是否被雜質卡住，請將氣閥拆下并清洗干凈，查看氣閥內的活塞是否有劃傷的痕跡。如果活塞表面光亮而不黑純，表示已磨損需要更換活塞和“O”型環。傷的 痕跡。如果活塞表面光亮而不黑純，表示已磨損需要更換活塞和“O”型環。請重新更換新品
3、檢查主軸和“O”型環是否有刮傷、磨損和壓扁的痕跡，如有損壞請更換。
�。ㄈ�、液體從氣室排出口漏出
1 、請檢查隔膜是否破裂。
2 、檢查隔膜是否正確安裝和鎖緊。
（四）、出口液休中含有大量氣泡
1 、請檢查隔膜是否破裂。
2 、檢查泵體和管路是否泄漏。
1、保證流體中所含的最大顆粒不超過泵的最大安全通過顆粒直徑標準。
2、進氣壓力不要超過泵的最高允許使用壓力，高于額定壓力的壓縮空氣可能導致人身傷害和財產的損失及損壞泵的性能。
3、保證泵壓的管道系統能承受所達到得最高輸出壓力，保證驅動氣路系統的清潔和正常工作條件。
4、靜電火花可能引起導致人身傷亡事故和財產的損失，根據需要使用足夠大截面積的導線，把泵上的接地螺釘妥善可靠接地。
5、接地要求符合當地法規法律要求及現場的一些特殊要求的規定。
6、緊固好泵及各連接管接頭，防止因振動撞擊擦產生靜電火花。使用抗靜電軟管。
7、要周期性的檢查和測試接地系統的可靠性，要求接地電阻小于100歐姆。
8、保持良好的排氣和通風、遠離易燃易爆和熱源。
9、泵的排氣中可能含有固體物，不要將排氣口對著工作區或者人，以免造成人身傷害。
10、當隔膜失效時，輸送的物料會從排氣消聲器中噴出。
11、當輸送易燃和有毒的流體時，請將排口接到遠離工作區的安全地方。
12、請使用至少3/8"內徑內壁光滑的管道連接排氣口和消聲器。
13、流體的高壓可能會導致嚴重的人身傷亡和財產損失，請不要在泵加壓時，對泵及料 管系統進行任何的維修工作，如要做維修時，先切斷泵的進氣，打開旁通的卸壓機構使管路系統卸壓，慢慢松開連接的各管道接頭。
14、如輸送的有害有毒流體泵，請不要把泵直接送到廠家來修理。根據當地法律法規妥善處理，并使用上海旺泉泵業公司純正配件以保證使用壽命。
15、液體輸送部分使用鋁合金材料的泵，請不要用來輸送含有Fe3+的液體和鹵代烴及其他的鹵代碳氫化合物溶劑，則將會產生腐蝕引起泵體爆裂。
16、保證所有接觸輸送體的部件不會被輸送的流體腐蝕損壞。
17、保證所有的操作人員熟悉操作使用和掌握泵的安全使用注意事項，必要的話， 配給必需的防護用品。
18、正確使用泵，不允許長時間的空運轉。
八、QBY-F襯氟氣動隔膜泵訂貨注意事項
1.產品名稱，2.產品型號，3.產品規格，4.產品材質，5.產品流量，6.產品揚程，7.使用介質，8.如果使用單位已經選擇型號規格請與我公司直接訂貨。當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖由我們的希倫科技閥門專家為您審核把關。
