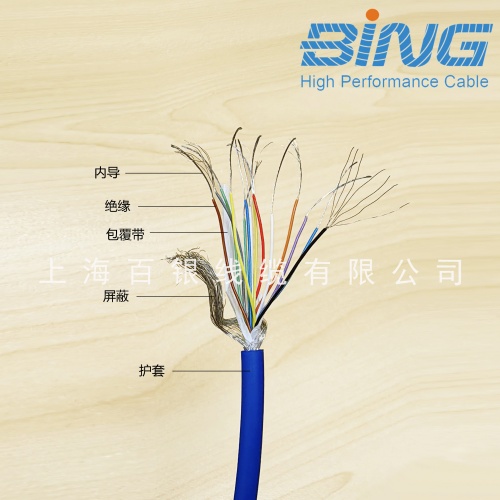

[產品結構]:
1. 名稱：多芯柔性屏蔽信號電纜
2. 規格：14芯*AWG30 （可定做芯數：2芯~50芯 ；截面：0.01平~10平）。
3. 材料：鍍錫銅絲/鍍銀銅絲。
4. 絕緣：鐵氟龍。
5. 顏色：黃、綠、藍、白、黑、棕、紅、橙、紫、灰等（可以定做其它顏色）
6. 芯線：芯線可對絞。
7. 包覆帶：無紡布。
8. 屏蔽：纏繞屏蔽，90%以上的密度。
9. 護套：PVC，外徑不超過4.57mm。
10. 外護套顏色：綠色、黑色、灰色、黃色（可以定做其它顏色）。
[產品特性]:
1. 使用溫度：-40°C~+120°C。
2. 額定電壓： 300/600V 。
3. 特點： 耐高溫，阻燃，柔軟，細。
4. 其他：符合最新RoHS環保。
[應用范圍]:
電子電器、照明燈具、儀器儀表、機電，通訊設備及其他電子設備的高頻信號傳輸，
常用單位：石油、石化、鐵路、地鐵、鋼廠、電廠、核電站、化工廠
【規格參數】：
|
截面積 (mm2) |
導體結構 （部分） |
芯數 |
標稱絕緣 |
最大電纜外徑 |
屏蔽/繞包 |
護套/外徑 |
最大直流電阻 |
|
0.06 |
7/0.10 |
單芯，雙芯對絞，3芯以上束絞、復合絞均可
|
0.81 |
1.0 |
鉑箔/鍍銀/鍍錫/其他材料等
|
鐵氟龍/硅膠/TPU/PVC等材料。
總的外徑：
可由客戶。 |
348.9 |
|
0.12 |
7/0.15 |
0.97 |
1.15 |
150.7 |
|||
|
0.2 |
7/0.20 |
1.09 |
1.95 |
81.5 |
|||
|
0.35 |
19/0.16 |
1.25 |
2.15 |
46.9 |
|||
|
0.5 |
19/0.18 |
1.47 |
2.35 |
37.1 |
|||
|
0.75 |
19/0.23 |
1.66 |
2.6 |
22.7 |
|||
|
1 |
19/0.26 |
1.73 |
2.85 |
17.8 |
|||
|
1.2 |
19/0.28 |
1.91 |
3.1 |
15.3 |
|||
|
1.5 |
19/0.32 |
2.19 |
3.3 |
11.7 |
|||
|
2 |
19/0.37 |
2.45 |
3.55 |
8.78 |
|||
|
2.5 |
19/0.41 |
2.72 |
4 |
7.25 |
|||
|
2.5 |
49/0.26 |
2.92 |
4.2 |
7.1 |
|||
|
3 |
37/0.32 |
2.82 |
4.3 |
6.03 |
|||
|
3 |
49/0.28 |
3.22 |
4.5 |
6.1 |
|||
|
4 |
37/0.37 |
3.41 |
4.5 |
4.51 |
|||
|
4 |
49/0.32 |
3.58 |
4.8 |
4.85 |
|||
|
5 |
37/0.41 |
3.62 |
5.1 |
3.67 |
|||
|
6 |
37/0.45 |
4.25 |
5.5 |
3.09 |
|||
|
6 |
49/0.39 |
4.55 |
5.55 |
3.13 |
|||
|
備注：以上為部分參數，可以根據客戶需求，訂制各種規格產品。 |
|||||||
