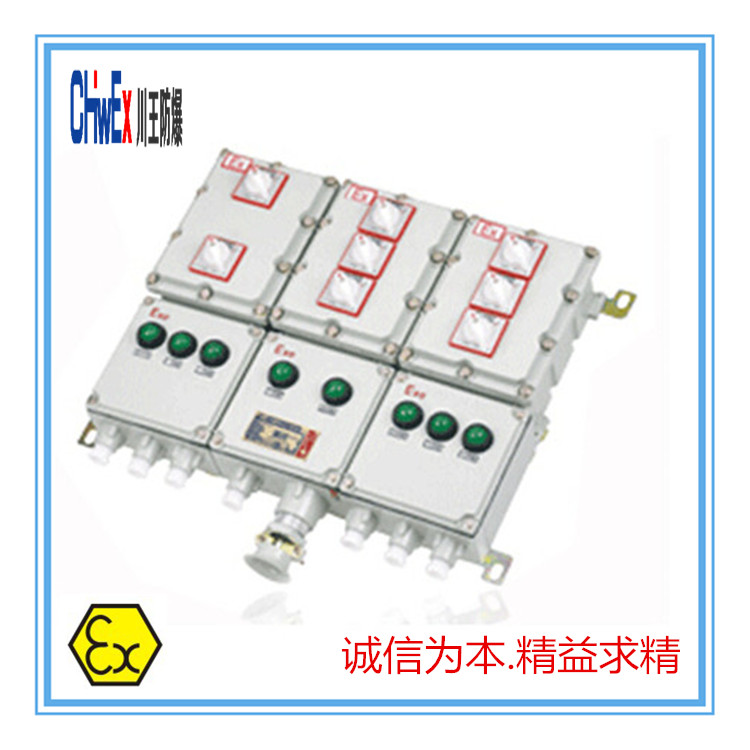

BXD51-F□Q系列粉塵防爆動力配電箱（電磁起動）

適用范圍
1．適用于爆炸性氣體環境1區、2區危險場所；
2．適用于IIA、IIB、IIC級爆炸性氣體環境；
3．適用于可燃性粉塵環境20區、21區、22區；
4．適用于溫度組別為T1—T6的環境；
5．適用于石油石化、化工、釀酒、醫藥、油漆、紡織、印染、軍工設施等爆炸性危險環境；
額定電壓（V）
380
主回路額定電流（A）
63 ～ 400
支路數
2、4、6、8、10、12
支路電流（A）
≤100
1.防爆標志：Exde Ⅱ BT4 、Exde Ⅱ CT4
2.進線口螺紋規格（G″）：11/4～3
3. 出線口螺紋規格（G″）：1/2～1 /2
4.防護等級：IP54*IP55

第二項【產品特點】
1． 本產品外殼采用鋁合金壓鑄或鋼板焊接成型，表面經高速拋丸后粉末靜電噴塑，外形美觀；
2． 本產品為復合型防爆結構（鋼板焊接為隔爆型結構），開關箱采用隔爆型結構，母線箱及接線箱采用增安型結構；
3． 采用模塊化設計，各種回路可以自由組合；
4． 內裝高分斷小型斷路器或塑殼式斷路器，通過操作防爆客體外的手柄而實現分合；
5． 本產品全面推出新型優化的設計方案及操作機構，結構緊湊合理、通用性強、操作靈活方便、手感好；
6． 具有過載、短路、缺相等保護功能，也可根據用戶要求增加漏電保護功能；
7． 所有緊固件均采用抗強腐蝕的304不銹鋼材質；
8． 布線方式，鋼管或電纜、防爆軟管均可；
9． 可根據用戶要求特殊定制；

第三項【技術參數】
1.防爆標志：ExdeIIBT4/T5/T6、ExdeIICT4/T5/T6、DIP A20 TA,T4/T5/T6；
2.額定電壓：AC220/380V, 非標準電壓：12V/24V/36V/127V/660V；
3.總開關電流：10A—800A；分開關電流：1A—630A；
4.防護等級：IP54/IP55/IP65；
5.螺規格：DN15-DN100/G1/2-G4寸
6.引入線規格：直徑6mm-80mm；引出線規格：直徑6mm-80mm；
7.引入引出方向：上進上出，下進下出（可按客戶要求不受限制）

第四項【技術特點】
1.鋁合金外殼壓鑄成型，表面噴塑，外形美觀；
2.內裝C65N、NC100H及S25□S高分斷小型斷路器、M611或GV2電動機保護器、3VE1空氣開關CM1塑殼斷路器及信號燈等元件；
3.具有過載、短路保護功能；
4.模塊結構，各種回路可根據用戶需要自由組裝；
5.可根據用戶要求特制，如加裝電涌保護器、電流表、電壓表等；
6.鋼管貨電纜布線；

第五項【訂貨須知】
用戶在訂貨時，須注明配電箱的回路數，各回路相應的是電流以及斷路器的級數，若須帶漏電功能，則還需注明，若需帶總開關則請注明總開關的電流及級數，并注明進出線方向，進出線規格及對應的數量。照明配電箱開關布局及安裝尺寸部分可參照后面的外形及安裝舉例動力照明混合時，按動力配電箱造型。一般情況下，用戶必須提供配電電氣系統圖
