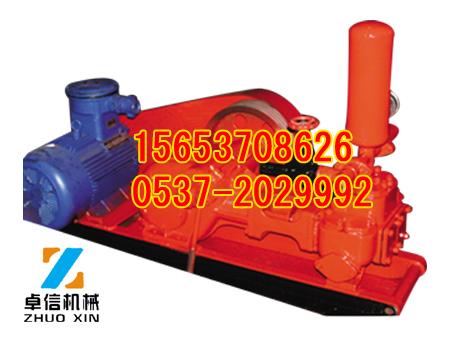

2NB250/4—22型泥漿泵
一、2NB型泥漿泵概 述
    NB系列煤礦用泥漿泵是單缸或雙缸往復式泵，有單作用，雙作用，柱塞和活塞等不同結構形式。主要用于地質占探中，供給沖洗液（泥漿或清水）冷卻鉆具稀釋粘土、泥漿及循環等功能。也用于煤礦坑道鉆機井下鉆孔時供給沖洗液。冷卻鉆具排屑。也可壓注泥漿用于煤層滅火以及封孔注漿。在地面工程中也可用以施工加固，封堵水注漿以及頂管施工中管道外表與土層之間潤滑注漿。
其特點是：
    1.結構簡單，操作維護容易，運行性能可靠。
    2.體積小、重量輕，動力與工作裝置安裝于同一底座上運輸安裝方便。
二、2NB型泥漿泵型號編制說明
三、2NB型泥漿泵工作原理
   （1）NB型泥漿泵為雙缸單作用往復柱塞式泵。電動機通過三角皮帶、軸、偏心盤及連桿帶動柱塞做往復運動。柱塞每往復一次，進排漿閥完成一次吸漿和排漿動作。
   （2）2NB型
    四、2NB型泥漿泵選型說明
    1.根據使用場合不同，泥漿泵配套電機分為防爆和不防爆兩種。煤礦井下用必須選用防爆電機。
    2.2NB型泥漿泵用戶若不需要配套電機，在訂貨時需要說明：底座和皮帶輪是否改制。
    3.2NB250/4—22型泥漿泵可根據用戶需要改為原TBW200/4型泥漿泵配18.5KW電動機，用于地面工程施工。
    4.產品配套電機電壓380/660V，需配660/1140V電機，訂貨時需說明。
五、2NB型泥漿泵主要技術參數
產品型號 2NB200/4—15型
型式 臥室雙缸雙作用活塞式
參數名稱 單位
額定流量 L/min 200/120
額定工作壓力  Mpa 4
缸套內徑 mm 80/60
行程長度 mm 85
往復次數 Min-1 145
吸漿管直徑 mm 65
排漿管直徑 mm 38
電機功率 KW 15
重 量 Kg 500
外形尺寸 （L×W×H） mm 1700×630×820
配套電機型號  YBK2-160L-4
