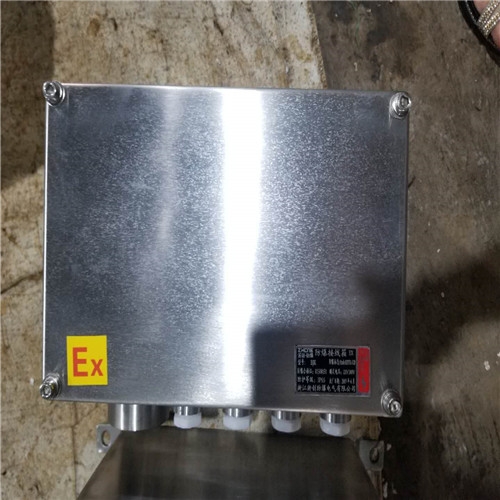

316不銹鋼防爆端子箱結構概述

增安型外殼可根據用戶要求采用不銹鋼制作，用戶如有要求請注明。防爆接線箱廣泛吸取了國內外同類產品的優點，采用**標準，適用于石油、化工、紡織、油庫、礦井、設施等工廠企業及儀表電器，具有3級d組及以下的性混合物的場所，外殼采用鋁合金制造，接線箱主要件為上蓋下底兩部分，接合處為隔爆面，箱體進出線口有G1/2″、G3/4″、G1″、G11/2″管牙，加上橡膠圈密封墊圈，旋緊管帽能壓緊通入的電纜，并達到密封作用，本接線箱內有**絕緣，性能的陶瓷接線端子，并在每個端子上方注有接線的編號，在箱體兩面內分別注有A、B，A面為進線口，B面為出線口，箱體內外分別設有接線螺釘一只，防爆標志：dⅡBT5，額定電壓為380V、220V，額定電流為10A。

，進出線口方向、數量、端子數及公稱直徑可根據用戶要求任意變化，電纜或鋼管布線。

安裝與維修

3．1安裝前應檢查銘牌上的技術數據是否與實際使用情況相符；

3．2檢查所有緊固件是否有松動現象，如有松動應加以緊固；

3．3接線盒的內外接地必須良好可靠；

3．4安裝時需將電纜穿過密封圈，保證密封及電纜不得松動，不使用的接線口應用密封圈封堵；

3．5維修檢查時必須先斷開電源后方可開蓋；

316不銹鋼防爆端子箱產品特點:

殼體采用不銹鋼焊接而成，表面高壓靜電噴塑；

殼體可*具用戶要求采用不銹鋼制作；

接線端子采用*接線端子，接線方便、牢固可靠；

引入口方向可根據用戶要求確定，并可根據用戶要求配裝BDM系列電纜夾緊密封接頭；

引入口G1以下常規配置工程塑料壓緊螺母，G1及以上配置鋁質*夾緊裝置，用戶有特殊要求時請注明；

引入口規格常規為英制管螺紋，也可*具用戶要求加工公制螺紋或NPT等螺紋，訂貨時請注明。

304不銹鋼防爆端子箱技術參數:

執行標準：GB3836.1、GB3836.2、GB3836.3、GB12476.1、IEC60079

額定電壓：AC 380V

額定電流：20A

防爆標志：ExedⅡCT6 ExedⅡCT6 ExedⅡT6、DIP A21 TA，T6

防護等級：IP54 IP55 IP65

防腐等級：WF1

引入口規格：G1/2~G2

易爆性環境用電氣設備分類

uI類：I類電氣設備用于煤礦瓦斯氣體環境。

uII類:II類電氣設備用于除煤礦甲烷氣體之外的其它爆炸性氣體環境。

II類電氣設備按照其擬使用的爆炸性環境的種類可進一步分為IIA類、IIB類、IIC類。

III類：III類電氣設備用于除煤礦以外的爆炸性粉塵環境。

III類電氣設備按照其擬使用的爆炸性粉塵環境的特性可進一步分為IIIA類、IIIB類、IIIC類。

316不銹鋼防爆端子箱產品的維護

1、注意經常檢查密封圈的老化情況，發現老化時應立即*換。

2、每次檢修或打開箱蓋，須重涂204-1防銹油。

3、鋼管或電纜布線均可
